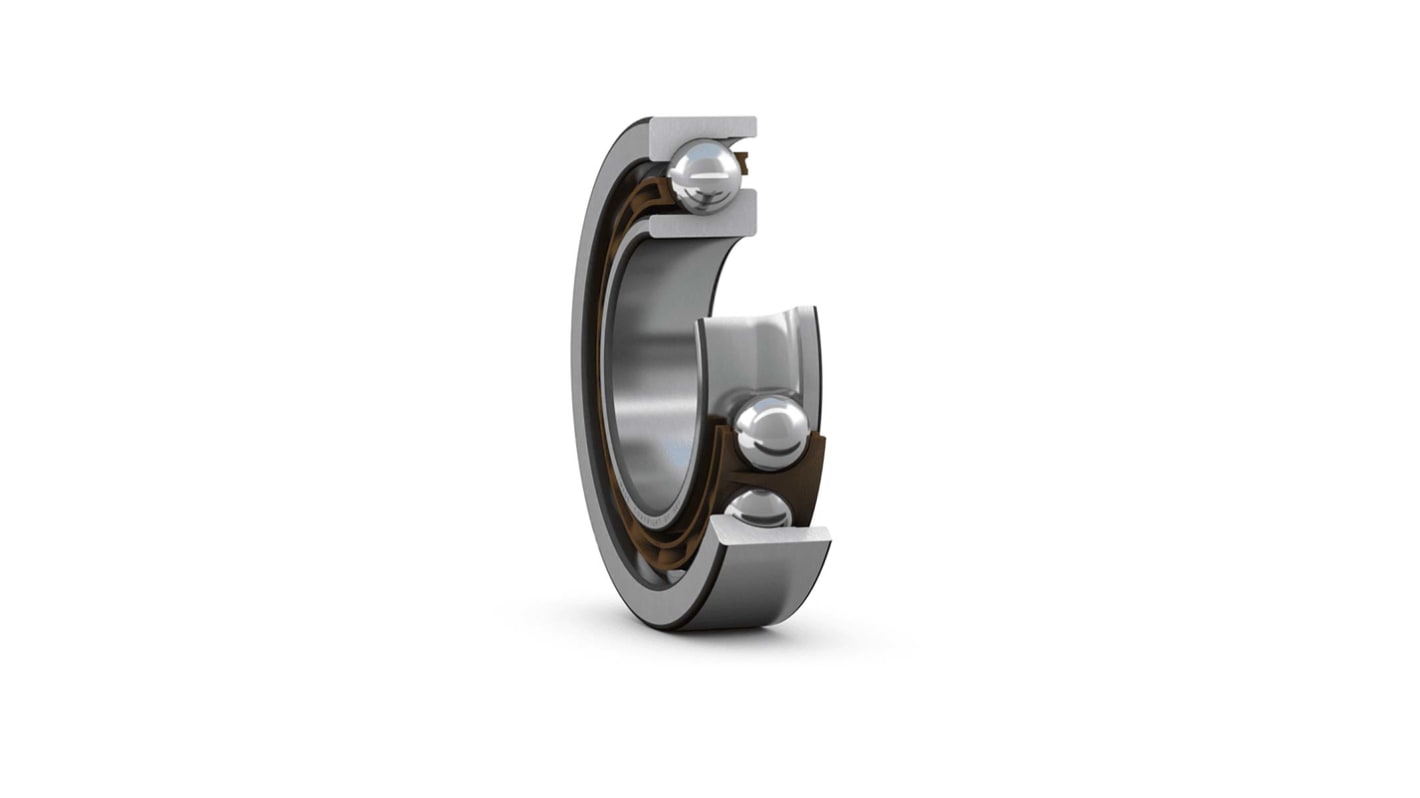

Cuscinetto a sfera Cuscinetto a sfere a contatto angolare a una corona SKF in Acciaio, Ø int. 85mm, Ø est. 180mm,

Il cuscinetto a sfere a contatto angolare SKF ha un foro interno 85mm e piste dell'anello esterno 180mm che sono spostate l'una rispetto all'altra nella direzione dell'asse del cuscinetto. Questo cuscinetto è progettato per accogliere carichi combinati, ossia per l'azione simultanea di carichi radiali e assiali.
La capacità di carico assiale dei cuscinetti a sfere a contatto angolare aumenta all'aumentare dell'angolo di contatto. L'angolo di contatto è definito come l'angolo tra la linea che unisce i punti di contatto della sfera e le piste nel piano radiale, lungo il quale il carico combinato viene trasmesso da una canalina all'altra, e una linea perpendicolare all'asse di appoggio.

A fila singola
Foro cilindrico
Cuscinetto in acciaio
Angolo di contatto nominale 40°
