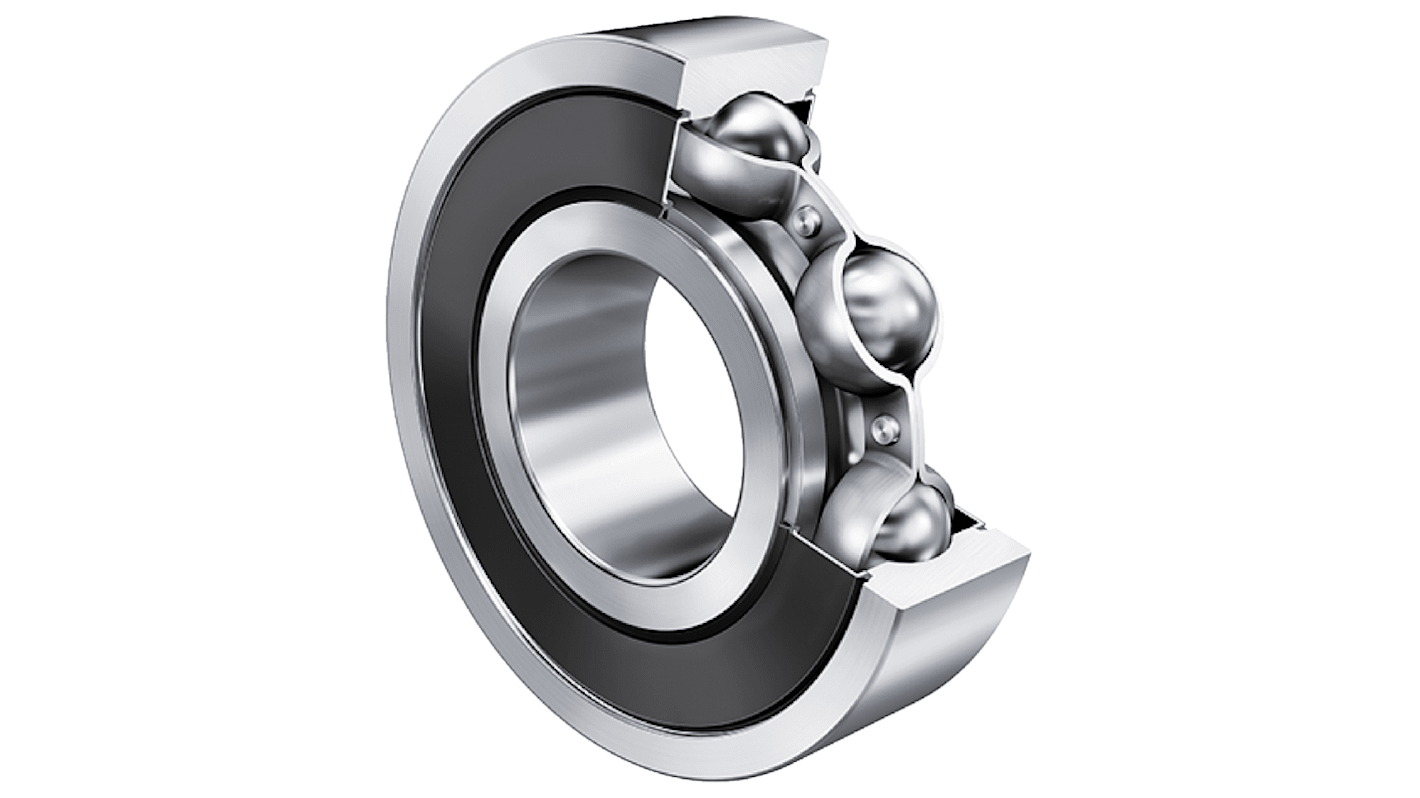

Cuscinetto a sfere scanalato FAG 609-2RSR-CO7-C3 in Acciaio, 1 file, Ø int. 9 mm ID, Ø est. 24 mm OD, Largh. guida 7 mm

Visualizza Cuscinetti a sfera

Prezzo per 10 unità, in una confezione da 10*

84,88 €

(IVA esclusa)

103,55 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • Più 4 unità in spedizione dal 05 ottobre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Confezione/i
Per confezione
Per unità*
1 +84,88 €8,488 €

*prezzo indicativo

Codice RS:
277-6629
Codice costruttore:
609-2RSR-CO7-C3
Costruttore:
FAG
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

FAG

Tipo prodotto

Cuscinetto a sfere scanalato

Diametro interno

9mm

Diametro esterno

24mm

Larghezza guida di scorrimento

7mm

Materiale gabbia

Acciaio

Materiale guida di scorrimento

Acciaio per cuscinetti

Materiale sfera

Acciaio

Tipo terminale

Sigillato

Numero file

1

Capacità carico statico

1.41kN

Gioco interno

C3

Capacità di carico dinamico

3.33kN

Serie

609-2RSR-CO7-C3

Standard/Approvazioni

No

Tipo di foro

Cilindrico

Velocità limite

20300giri/min

Diametro esterno flangia

24mm

Tipo di guida di scorrimento

Scanalatura profonda

Tipo di cuscinetto

Design a una corona di sfere a gola profonda

Esente

Paese di origine:
JP

Cuscinetto a sfere a gola profonda Schaeffler serie 609-2RSR-CO7-C3, diametro foro 9 mm, diametro esterno 24 mm - 609-2RSR-CO7-C3


Questo cuscinetto a sfere a gola profonda è un'unità sigillata a fila singola progettata per supportare carichi radiali in gruppi rotanti. Accoppia elementi di rotolamento in acciaio e guide temprate per fornire un supporto rotatorio durevole in un'ampia gamma di temperature d'esercizio ed è adatto per installazioni che richiedono una protezione sigillata e una forma compatta.

Caratteristiche e vantaggi:


• Il design sigillato impedisce l'ingresso e prolunga gli intervalli di manutenzione
• Lo spazio interno C3 consente l'espansione termica ad alte velocità
• La gabbia in acciaio offre stabilità dimensionale sotto carico
• La capacità di carico dinamico di 3,33 kN supporta carichi radiali sostenuti
• La velocità di limitazione di 20,300 giri/min consente un funzionamento ad alta velocità

Applicazioni


• Adatto per il supporto del mandrino del motore elettrico
• Utilizzato con alberi riduttori di piccole dimensioni in macchinari leggeri
• Ideale per assemblaggi di trasportatori compatti
• Può essere utilizzato per hobby di precisione o azionamenti robotici

Quali dimensioni della spalla dell'albero devono essere rispettate per un montaggio corretto?


Il diametro minimo per la spalla dell'albero è di 11 mm e il diametro massimo consentito della spalla dell'alloggiamento è di 22 mm.

Quali temperature d'esercizio può tollerare questa unità?


È progettato per un funzionamento continuo da -30 °C fino a 100 °C.

Come devono essere gestiti i radii e le smussature durante l'installazione?


Il raggio massimo di raccordo sulle parti di accoppiamento è di 0,3 mm e il requisito minimo di smussatura è di 0,3 mm.

Quali sono i limiti di carico statico e di fatica di base per i calcoli di progettazione?


Il valore nominale radiale statico di base è di 1,41 kN e il limite radiale di fatica è di 88 N.

Quali diametri delle spalle sugli anelli devono essere considerati per il montaggio dell'alloggiamento?


Il diametro della spalla dell'anello esterno è di 19 mm e il diametro della spalla dell'anello interno è di 13,2 mm.
