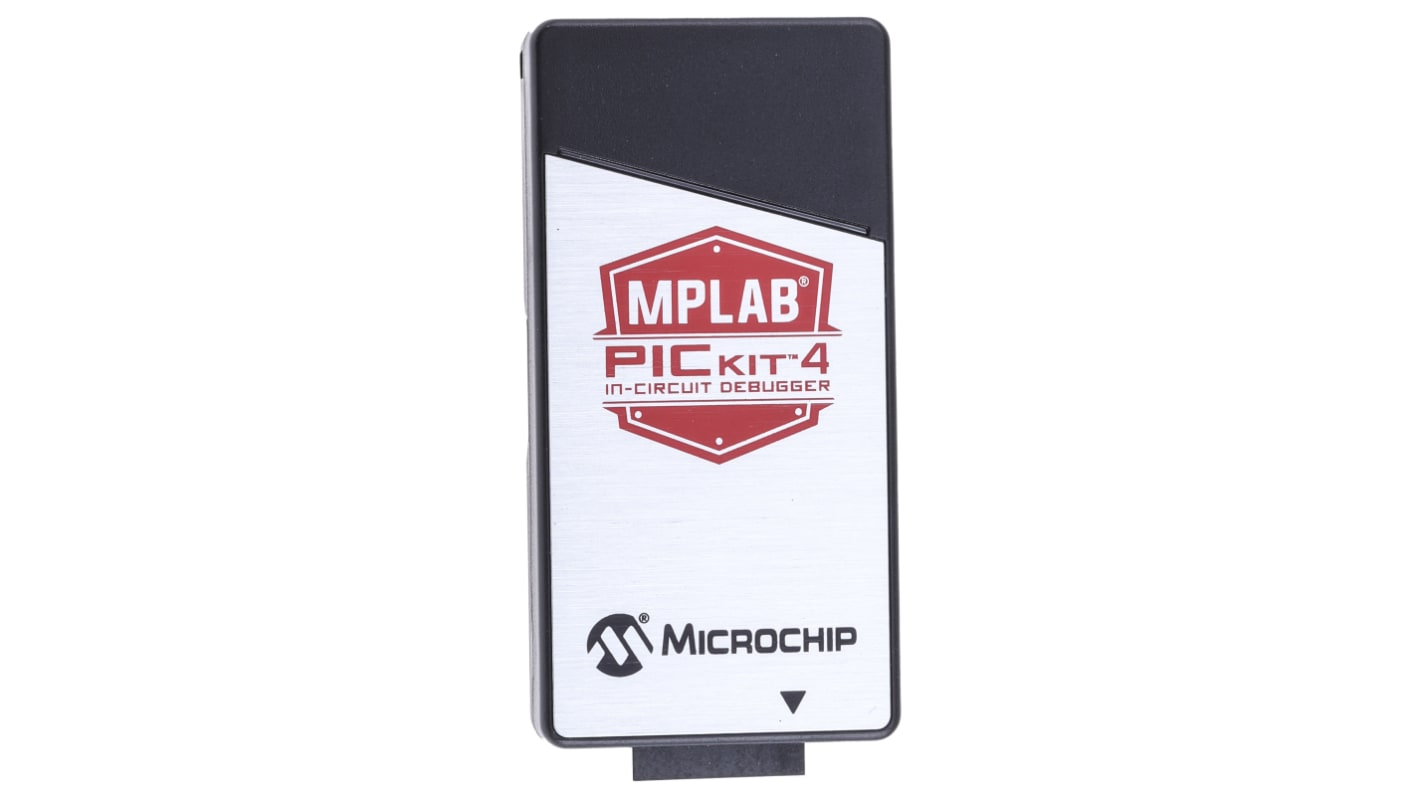

Debugger, Programmatore MPLAB PICkit 4 In-Circuit Debugger/ Programmer Microchip

Microchip MPLAB PICkit 4 Il debugger in-circuit consente di programmare più velocemente rispetto al passato e viene fornito pronto per supportare i dispositivi microcontrollore flash PIC e dsPIC. L'interfaccia grafica utente per l'ambiente di sviluppo integrato (IDE) MPLAB X è dotata di nuovo supporto per i dispositivi e di aggiornamenti che lo rendono facile da mantenere, offrendo una maggiore flessibilità per il futuro.

Il dispositivo PICkit è dotato di un'esclusiva funzione programmatore-to-go nonché di uno slot per scheda micro SD che contiene i dati del programma, è sufficiente premere il logo per programmare. MPLAB PICkit 4 può anche essere alimentato dalla scheda di destinazione quando si è in viaggio, è sufficiente collegare il cavo di programmazione seriale in circuito. Il collegamento per il debugger MPLAB PICkit 4 è normalmente al computer tramite un'interfaccia USB 2.0 ad alta velocità (non è richiesta alcuna alimentazione esterna). Se si collega il programmatore del debugger in circuito alla scheda di destinazione, ciò avviene tramite un connettore SIL (Single In-Line) a 8 pin. Questo connettore utilizza due pin I/O del dispositivo e la linea di reset per implementare il debug in-circuit e In-Circuit Serial ProgrammingTM (ICSPTM).

Il debugger/programmatore in-circuit Microchip MPLAB PICkit 4 viene fornito con un cavo USB a micro-B USB, una scheda di garanzia e due adesivi MPLAB PICKit 4.

Caratteristiche e vantaggi

• Economico


• Conforme a CE e RoHS


• Corrisponde alla velocità di clock in silicio


• Tensione target più ampia da 1,20 V a 5,5 V


• Può essere alimentato dal target per la programmazione sul campo


• Consumo di corrente minimo a <100 μA dal target


• Alimentazione USB portatile/opzione di alimentazione automatica dal target (da 2,7 V a 5,5 V)


• Connettore singolo in linea a 8 pin, supporta interfacce avanzate come JTAG a 4 fili e debug di cavi seriali con gateway dati in streaming


• Retrocompatibile per schede dimostrative, connettori e sistemi target che utilizzano JTAG a 2 fili e ICSP


• Supporto Programmer-to-Go (PTG)

È sufficiente installare l'ultima versione di MPLAB X IDE, disponibile come download gratuito su http://www.microchip.com/mplab/mplab-x-ide

I prodotti correlati RS includono AC102015 180-7529 Scheda adattatore debugger, DM240001-3 124-0946 Explorer 16Kit di sviluppo /32 e DM160228 904-8430 Kit di sviluppo Explorer 8.
