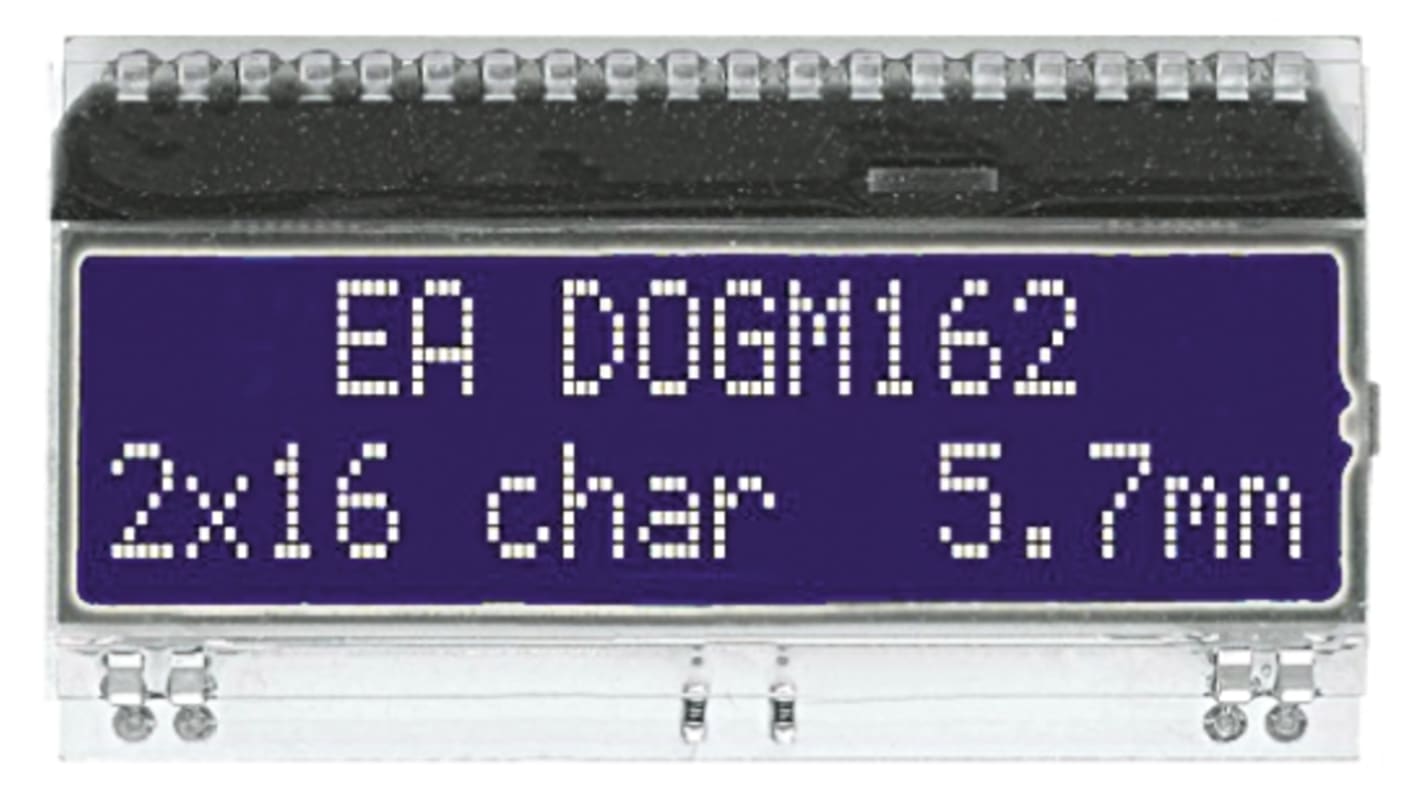

Display monocromatico LCD Display Visions EA DOGM162B-A EA DOG, Alfanumerico, retroilluminazione LED, interfaccia SPI, 8
- Codice RS:
- 171-1871
- Codice costruttore:
- EA DOGM162B-A
- Costruttore:
- Display Visions
Prezzo per 36 unità, in una scatola da 36*
556,20 €
(IVA esclusa)
678,60 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 36 unità in spedizione dal 05 ottobre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per Scatola* |
|---|---|---|
| 36 + | 15,45 € | 556,20 € |
*prezzo indicativo
- Codice RS:
- 171-1871
- Codice costruttore:
- EA DOGM162B-A
- Costruttore:
- Display Visions
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Display Visions | |
| Tipo display | Alfanumerico | |
| Tipo prodotto | Display monocromatico LCD | |
| Matrice carattere | 2 x 16 | |
| Dimensioni area di visualizzazione | 51 x 15 mm | |
| Tipo di interfaccia | SPI, 8 bit, 4 bit | |
| Profondità esterna | 2mm | |
| Tipo retroilluminazione | LED | |
| Colore illuminazione | Giallo, Verde, Bianco | |
| Colore sfondo | Blu | |
| Minima temperatura operativa | -20°C | |
| Altezza esterna | 27.9mm | |
| Altezza carattere | 5.6mm | |
| Temperatura massima di funzionamento | 70°C | |
| Larghezza esterna | 55mm | |
| Larghezza carattere | 2.5mm | |
| Standard/Approvazioni | RoHS | |
| Serie | EA DOG | |
| Cornice inclusa | Sì | |
| Seleziona tutto | ||
|---|---|---|
Marchio Display Visions | ||
Tipo display Alfanumerico | ||
Tipo prodotto Display monocromatico LCD | ||
Matrice carattere 2 x 16 | ||
Dimensioni area di visualizzazione 51 x 15 mm | ||
Tipo di interfaccia SPI, 8 bit, 4 bit | ||
Profondità esterna 2mm | ||
Tipo retroilluminazione LED | ||
Colore illuminazione Giallo, Verde, Bianco | ||
Colore sfondo Blu | ||
Minima temperatura operativa -20°C | ||
Altezza esterna 27.9mm | ||
Altezza carattere 5.6mm | ||
Temperatura massima di funzionamento 70°C | ||
Larghezza esterna 55mm | ||
Larghezza carattere 2.5mm | ||
Standard/Approvazioni RoHS | ||
Serie EA DOG | ||
Cornice inclusa Sì | ||
Moduli LCD alfanumerici da 3,3 V serie DOG per assemblaggio elettronico
La serie EA DOG di moduli display alfanumerici di Electronic Assembly è progettata per l'uso in dispositivi portatili compatti e può funzionare con una singola alimentazione da 3,3 V o 5 V. Questi moduli display LCD estremamente compatti non sono forniti con retroilluminazione, sono disponibili per l'ordine separato (ad esempio, codice magazzino 758-8664) e possono essere agganciati al modulo display consentendo la creazione di una vasta gamma di effetti diversi (vedere la scheda tecnica per i dettagli).
Display LCD supertwist ad alto contrasto
2x16 e 3x16 con altezza dei caratteri rispettivamente 5,57 mm e 3,65 mm
Controller ST 7036 per interfaccia a 4 bit, 8 bit e SPI (4 fili)
Alimentazione +3.3 V o +5 V singola
Nessun montaggio necessario, è sufficiente saldare sul circuito stampato
Visualizzatori alfanumerici per assemblaggio elettronico
Note
I moduli display negativi FSTN e STN (display con sfondo nero o blu) possono essere utilizzati solo con retroilluminazione LED, come ad esempio il codice 758-8651.
