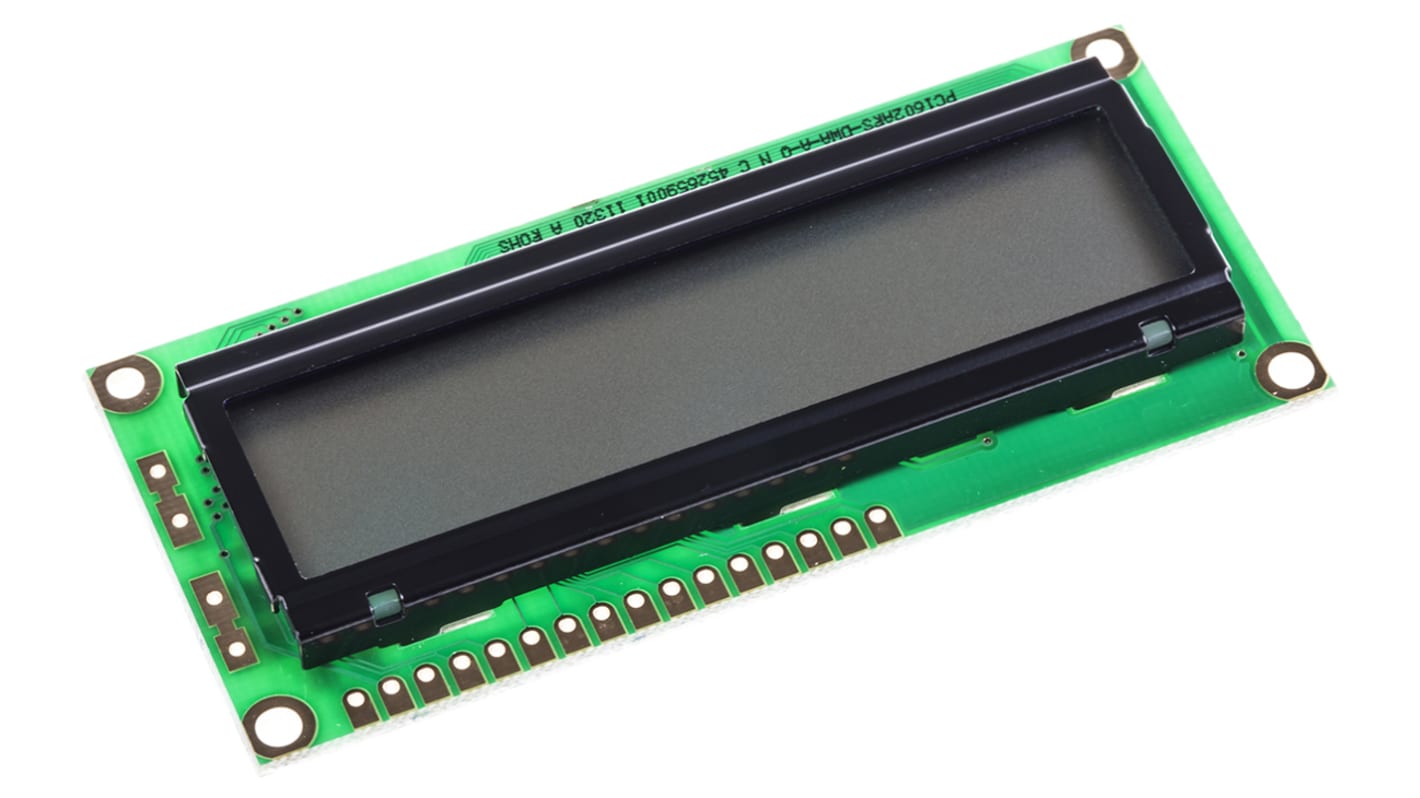

Display monocromatico LCD Powertip, Alfanumerico, 2x16 caratteri
- Codice RS:
- 294-8695
- Codice costruttore:
- PC1602ARSD
- Costruttore:
- Powertip
2 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
149 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
16,10 €
(IVA esclusa)
19,64 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 4 | 16,10 € |
| 5 - 9 | 15,78 € |
| 10 - 24 | 15,57 € |
| 25 - 49 | 15,38 € |
| 50 + | 15,16 € |
- Codice RS:
- 294-8695
- Codice costruttore:
- PC1602ARSD
- Costruttore:
- Powertip
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
LCD riflettente Powertip TN / STN
Moduli alfanumerici TN ed STN riflettivi a matrice di punti con driver integrati, che utilizzano una matrice di formato 5x7 (eccetto il modello 20x4 con matrice 5x8) con cursore.
160 caratteri e simboli
I moduli SuperTwist Nematic (STN) assicurano un eccellente miglioramento del rapporto di contrasto e dell'angolo di visione rispetto ai modelli Twisted Nematic (TN)
Controller e driver CMOS
Interfaccia parallela per microprocessori a 4 o 8 bit
Comandi display: cancellazione, spostamento, on/off, lettura, scrittura
Comandi cursore: home, spostamento, on/off, impostazione direzione
Temperature d'esercizio: da 0° C a +50° C
I moduli SuperTwist Nematic (STN) assicurano un eccellente miglioramento del rapporto di contrasto e dell'angolo di visione rispetto ai modelli Twisted Nematic (TN)
Controller e driver CMOS
Interfaccia parallela per microprocessori a 4 o 8 bit
Comandi display: cancellazione, spostamento, on/off, lettura, scrittura
Comandi cursore: home, spostamento, on/off, impostazione direzione
Temperature d'esercizio: da 0° C a +50° C
*Tutti i moduli necessitano di un'alimentazione di +5 V c.c., che può essere ottenuta utilizzando il convertitore di tensione codice 651-490, elencato nella sezione Alimentazione e monitoraggio tensione.
Nota
L'inversione del collegamento dei poli al modulo può causare danni irreparabili.
Attenzione
Per la conservazione e l'utilizzo di questi moduli LCD, attenersi alle precauzioni ANTISTATICHE.
Display LCD alfanumerici Powertip
Specifiche
Attributo | Valore |
|---|---|
| Tipo display | Alfanumerico |
| Matrice dei caratteri | 2 file di 16 caratteri |
| Caratteri per fila | 16 |
| File dei caratteri | 2 |
| Larghezza dei caratteri | 5.6mm |
| Altezza dei caratteri | 3mm |
| Altezza area di visualizzazione | 66mm |
| Betrachtungsbreite | 16.2mm |
| Dimensioni area di visualizzazione | 66 x 16mm |
| Profondità esterna | 9.7mm |
| Dimensioni esterne | 80 x 9.7 x 36mm |
| Larghezza esterna | 80mm |
| Altezza esterna | 36mm |
| Tipo di controller | ST7066U |
| Tecnologia del display a matrice | STN, TN |
| Modalità di visualizzazione | Riflettivo |
| Minima temperatura operativa | 0°C |
| Massima temperatura operativa | +50°C |
| Driver a montaggio | COB |
| Range di temperatura operativa | 0 → +50°C |
- Codice RS:
- 294-8695
- Codice costruttore:
- PC1602ARSD
- Costruttore:
- Powertip
