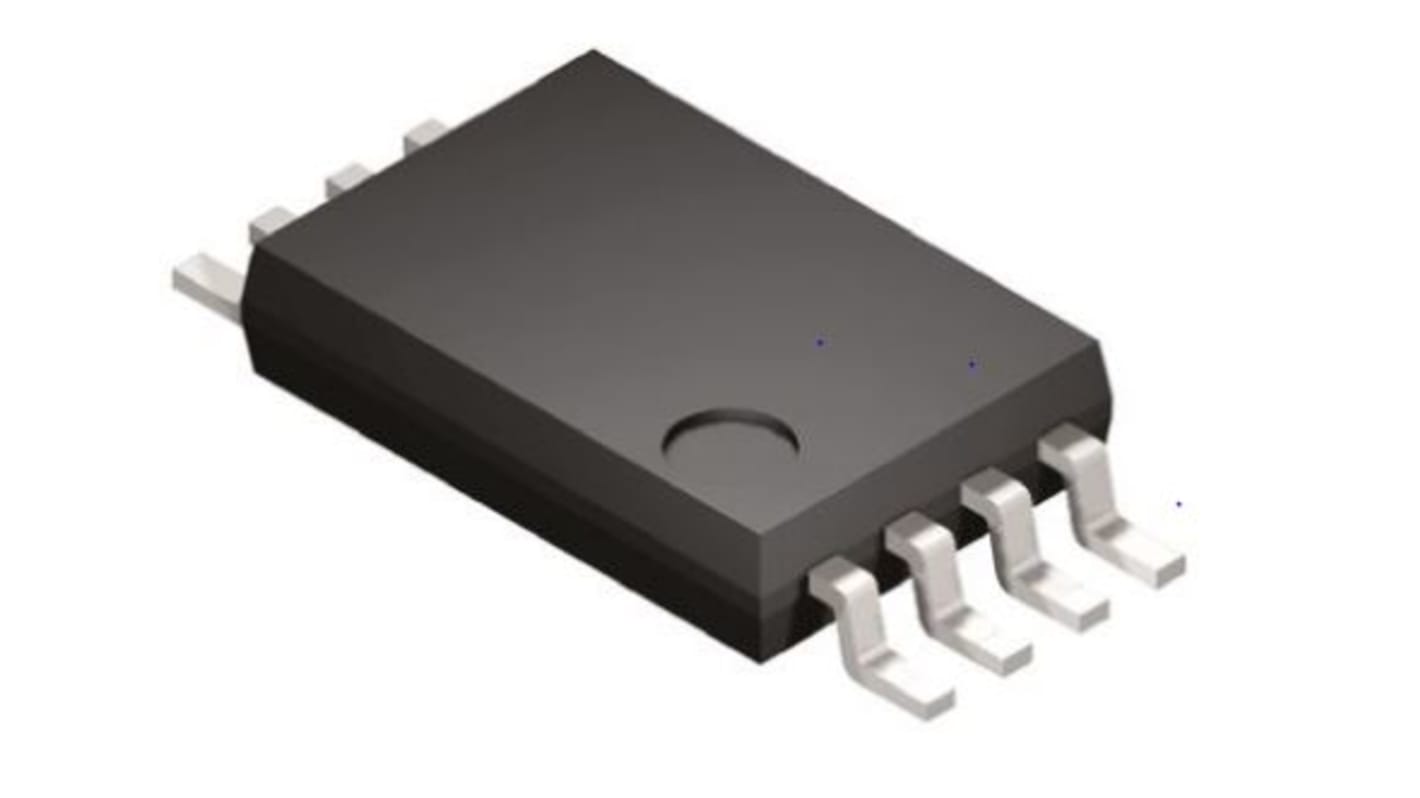

Buffer di clock 5PB1102PGGI, TSSOP 14 Pin

Renesas Electronics 5PB11xx è una famiglia di buffer di clock LVCMOS ad alte prestazioni di dispositivi. È dotato di un jitter di fase aggiuntivo di 50fs RMS. Sono disponibili cinque diverse varianti di fan-out: Da 1:2 a 1:10. Il modello 5PB11xx supporta una funzione di abilitazione uscita senza problemi sincroni (OE) per eliminare qualsiasi potenziale ciclo di clock di uscita errato intermedio quando si attivano o disattivano le uscite. Può funzionare con un'alimentazione da 1,8 V a 3,3 V.

Buffer di clock LVCMOS 1:2, 1:4, 1:6, 1:8, 1:10 ad alte prestazioni
Disallineamento pin-pin molto basso: < 50ps
Jitter aggiuntivo molto basso: < 50fs
Tensione di alimentazione: Da 1,8 V a 3,3 V.
Clock di ingresso tollerante a 3,3 V.
Fmax = 200MHz
Terminazione seriale integrata per canale 50Ω
