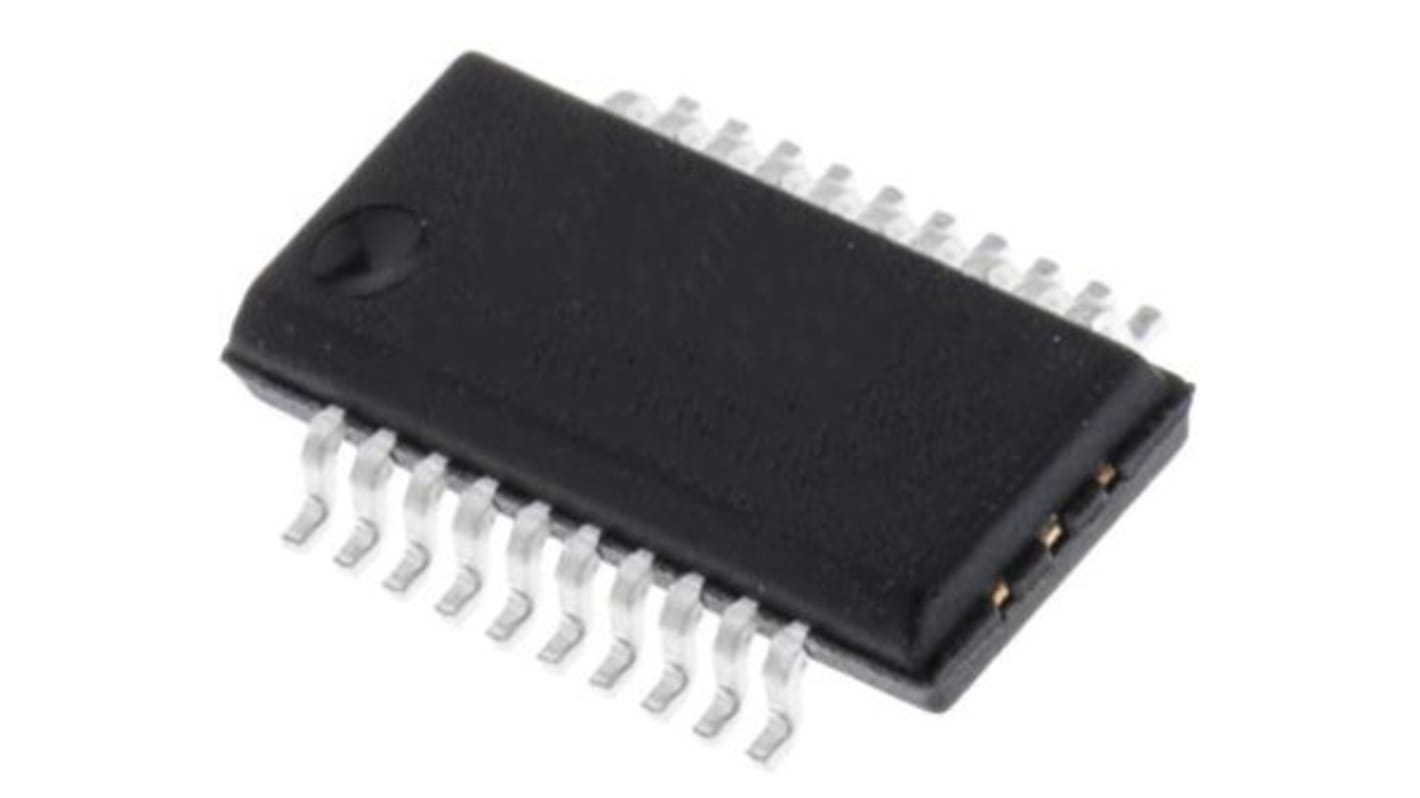

Driver clock PLL 49FCT3805AQG, 10 ingressi, QSOP 20 Pin

Renesas Electronics FCT3805 è un driver di clock non invertente a 3,3 V costruito utilizzando l'Advanced Dual Metal CMOS Technology. Il dispositivo è costituito da due banchi di driver, ciascuno con un fanout 1:5 e il proprio controllo di abilitazione uscita. Il dispositivo è dotato di un monitor "heartbeat" per la diagnostica e l'azionamento PLL. L'uscita MON è identica a tutte le altre uscite ed è conforme alle specifiche di uscita riportate in questo documento. Il modello FCT3805 offre ingressi a bassa capacità con isteresi. Il modello FCT3805 è progettato per la distribuzione clock ad alta velocità in cui la qualità del segnale e l'inclinazione sono fattori critici.

Tecnologia CMOS da 0,5 micron
Disallineamento ridotto garantito < 500ps (max.)
Distorsione del duty cycle molto bassa < : 1 ns (max.)
Livelli di potenza CMOS molto bassi
Ingressi e uscite compatibili TTL
Gli ingressi possono essere azionati da componenti a 3,3 V o 5V
Due banchi di uscita indipendenti con controllo a 3 stati
1:5 fanout per banca
Uscita monitor "heartbeat"
VCC = 3,3 V ± 0,3 V.
Disponibili in contenitori SSOP, SOIC e QSOP
