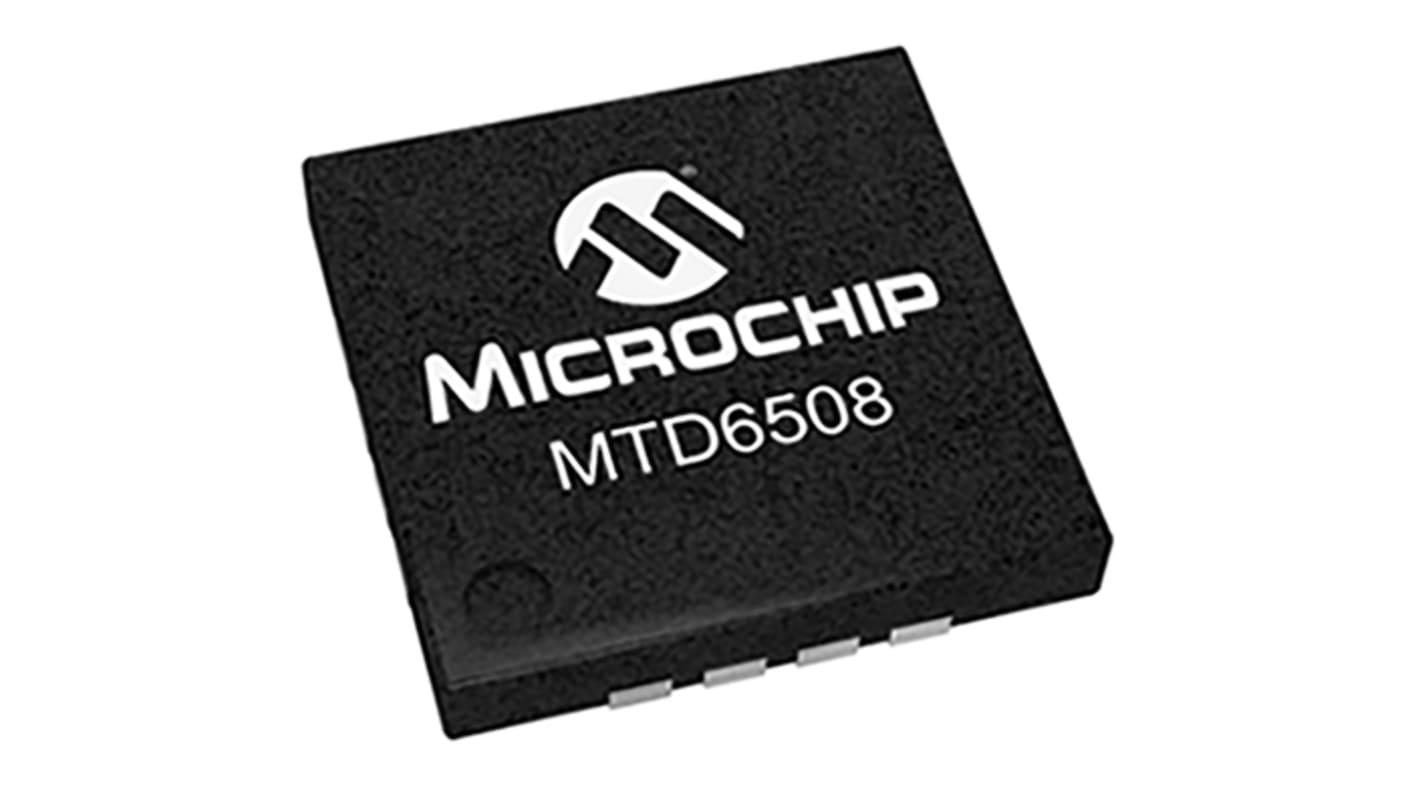

Motor Driver Microchip BLDC, Trifase, UQFN, 16-Pin

Il dispositivo MTD6508 di Microchip è un azionamento trifase senza sensore a onda completa per motori brushless CC (BLDC) che è dotato di un azionamento sinusoidale a 180°, coppia elevata di uscita e funzionamento silenzioso. Il MTD6508 è stato progettato per coprire una vasta gamma di proprietà motore con un numero ridotto di componenti esterni. Controllo della velocità possibile mediante la modulazione dell'alimentazione (PSM) e/o la modulazione a larghezza di impulsi.

Azionamento sinusoidale a 180° per un'elevata efficienza e bassa rumorosità
Azionamento BLDC di posizione senza sensore - non richiede alcun sensore a effetto Hall
Transistor di potenza integrati
Supporta alimentazioni da 2 V a 5,5 V
Impostazione resistenza a programmazione variabile (RPROG) per adattarsi alla gamma motore costante (KM) da 3,25 mV/Hz a 52 mV/Hz
Controllo della velocità mediante la modulazione dell'alimentazione (PSM) e/o la modulazione a larghezza di impulsi (PWM)
Generatore di frequenza incorporato: FG, segnale di uscita FG/3
Controllo slew rate PWM di uscita programmabile con una resistenza esterna per l'avvio (solo per il modello MTD6508-REG regolabile)
Selezione della destinazione di fase per la regolazione (solo per il modello MTD6508-REG regolabile)
Selezione della resistenza all'avvio (solo per il modello MTD6508-REG regolabile)
Corrente di uscita all'avvio controllata da PWM
Soft Start della corrente di uscita
Protezione blocco incorporata e modalità automatica
Circuito di recupero
Limitazione della sovracorrente incorporata
Protezione da spegnimento termico incorporata
Protezione da sovratensioni incorporata
Bassa velocità di avviamento minima per il funzionamento a bassa velocità

Azionamenti per motori e driver, Microchip
