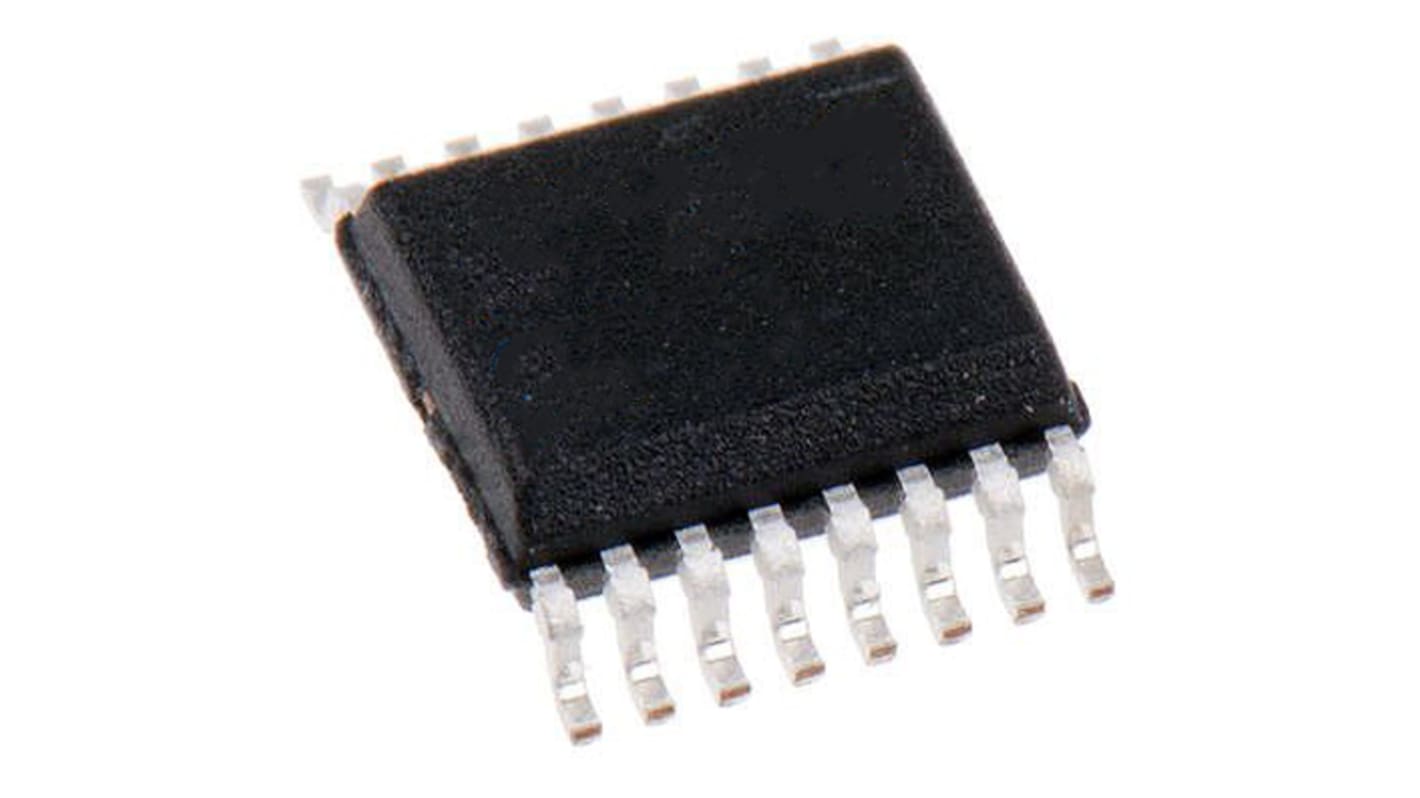

Motor Driver ROHM c.c. con spazzole, Half Bridge, Half Bridge, SSOP, 16-Pin, 4A

L'azionamento per motori BD65491FV fornisce 1 canale h-bridge per drive full-on, mentre il modello BD65492MUV offre 2 canali h-bridge per drive full-on. Questi IC sono dotati di un'ampia gamma d'esercizio da 1,8 V e basso consumo energetico grazie alla rapida velocità di commutazione in un contenitore compatto per montaggio superficiale.

Uscita di potenza DMOS con bassa resistenza all'accensione: blocco drive full-on con 0,35 Ω
Gamma di tensione di alimentazione del motore: da 1,8 V a 16 V
Tipo senza pompa di carica con DMOS a canale P per il transistor del lato superiore
Le prestazioni più elevate sul piano della velocità di commutazione e selezione di 4 valori
Tempo di accensione: 150 ns e tempo di spegnimento: 50 ns
Funzione di commutazione con modalità di azionamento
Corrente di uscita massima per l'H-bridge: c.c. max. 1,2 A, picco massimo 4 A
Pin di ingresso di controllo corrispondono al segnale del sistema da 1,8 V
Funzione UVLO incorporata (protezione di sicurezza contro la sottotensione) e circuito di spegnimento termico (TSD)
Corrente in standby: 0 μA
Applicazioni:
Macchine per la lavorazione dei gettoni
Macchina fotografica digitale
Telecamera con visione delle macchine per impieghi industriali
