- Codice RS:
- 214-8082
- Codice costruttore:
- TB67H452FTG(Z,EL)
- Costruttore:
- Toshiba
3985 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per 1pz in confezione da 5
3,572 €
(IVA esclusa)
4,358 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
5 - 45 | 3,572 € | 17,86 € |
50 - 95 | 3,176 € | 15,88 € |
100 - 245 | 2,858 € | 14,29 € |
250 - 995 | 2,596 € | 12,98 € |
1000 + | 2,202 € | 11,01 € |
*prezzo indicativo |
- Codice RS:
- 214-8082
- Codice costruttore:
- TB67H452FTG(Z,EL)
- Costruttore:
- Toshiba
Documentazione Tecnica
Normative
Dettagli prodotto
Il driver per motori H-bridge tipo chopper PWM Toshiba 4 canali può azionare due stepper, due motori c.c. con spazzole e un motore passo-passo, ecc. combinando ponti H a 4 canali, può anche azionare due motori c.c. con spazzole o motori passo-passo per un azionamento a corrente elevata impostando una modalità grande. La tensione di alimentazione della VM può essere utilizzata a 6,3 V o più, quindi è ottimale per le applicazioni alimentate a batteria con alimentazione a 7,2 V.
IC monolitico strutturato mediante processo CD
Bassa resistenza ALL'ACCENSIONE: Ron = 0,6 Ω
Resistenza ALL'ACCENSIONE (Ron) = 0,3 Ω.
Rilevamento della sovracorrente (ISD), spegnimento termico (TSD) e circuiti di reset all'accensione della VM

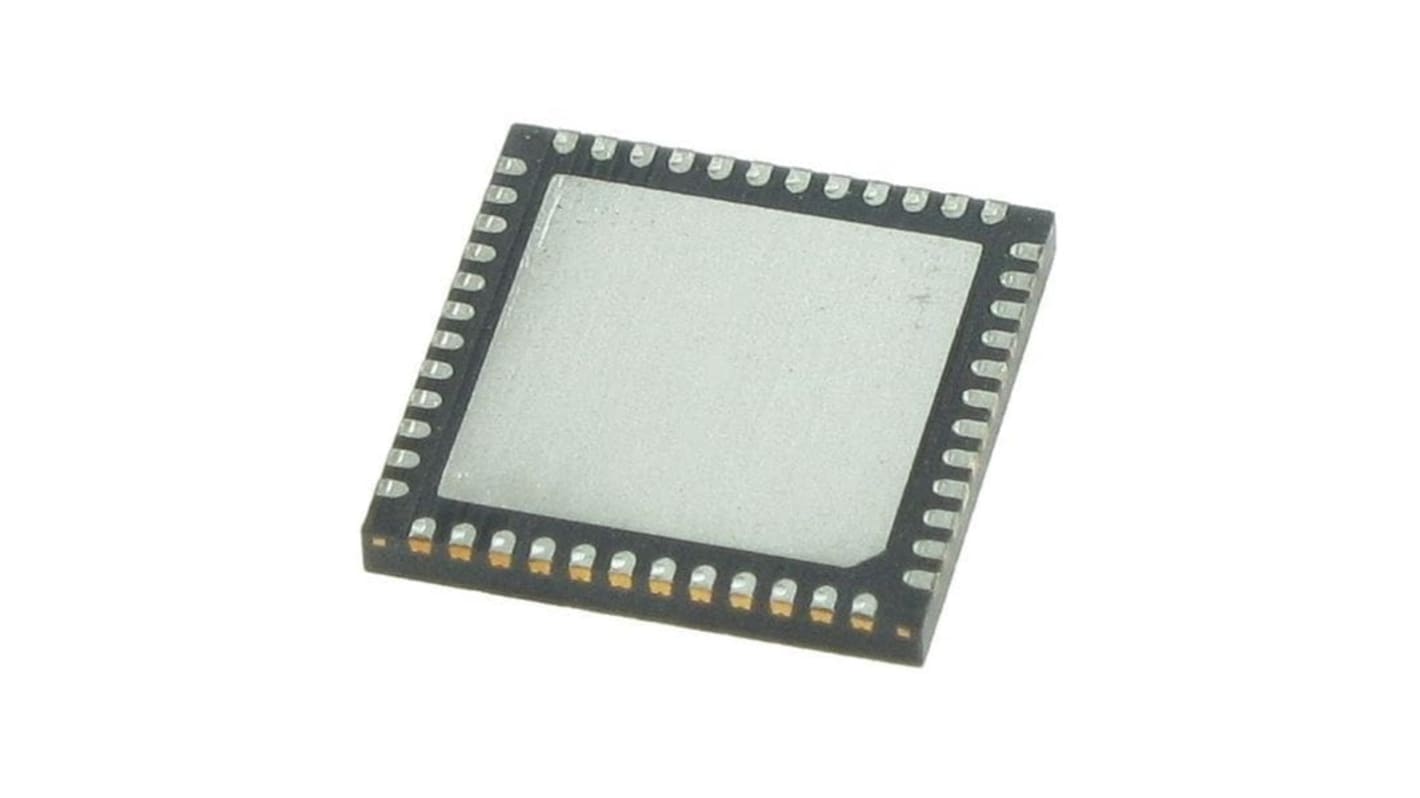

Contenitore: QFN48
Massima tensione di tenuta in uscita: 40 V (max)
Corrente di uscita: 3,5 A (Peak) in modalità motore c.c. (S)
La frequenza di chopping può essere impostata mediante un condensatore esterno e un resistore
La trinciatura ad alta velocità è possibile a 100 kHz o più
Bassa resistenza ALL'ACCENSIONE: Ron = 0,6 Ω
Resistenza ALL'ACCENSIONE (Ron) = 0,3 Ω.
Rilevamento della sovracorrente (ISD), spegnimento termico (TSD) e circuiti di reset all'accensione della VM
Contenitore: QFN48
Massima tensione di tenuta in uscita: 40 V (max)
Corrente di uscita: 3,5 A (Peak) in modalità motore c.c. (S)
La frequenza di chopping può essere impostata mediante un condensatore esterno e un resistore
La trinciatura ad alta velocità è possibile a 100 kHz o più
Specifiche
Attributo | Valore |
---|---|
Tipo di motore | c.c. |
Configurazione dell'uscita | PWM |
Configurazione | H Bridge |
Corrente di uscita massima | 3.5A |
Tensione di alimentazione massima | 40 V |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | QFN |
Numero pin | 48 |
