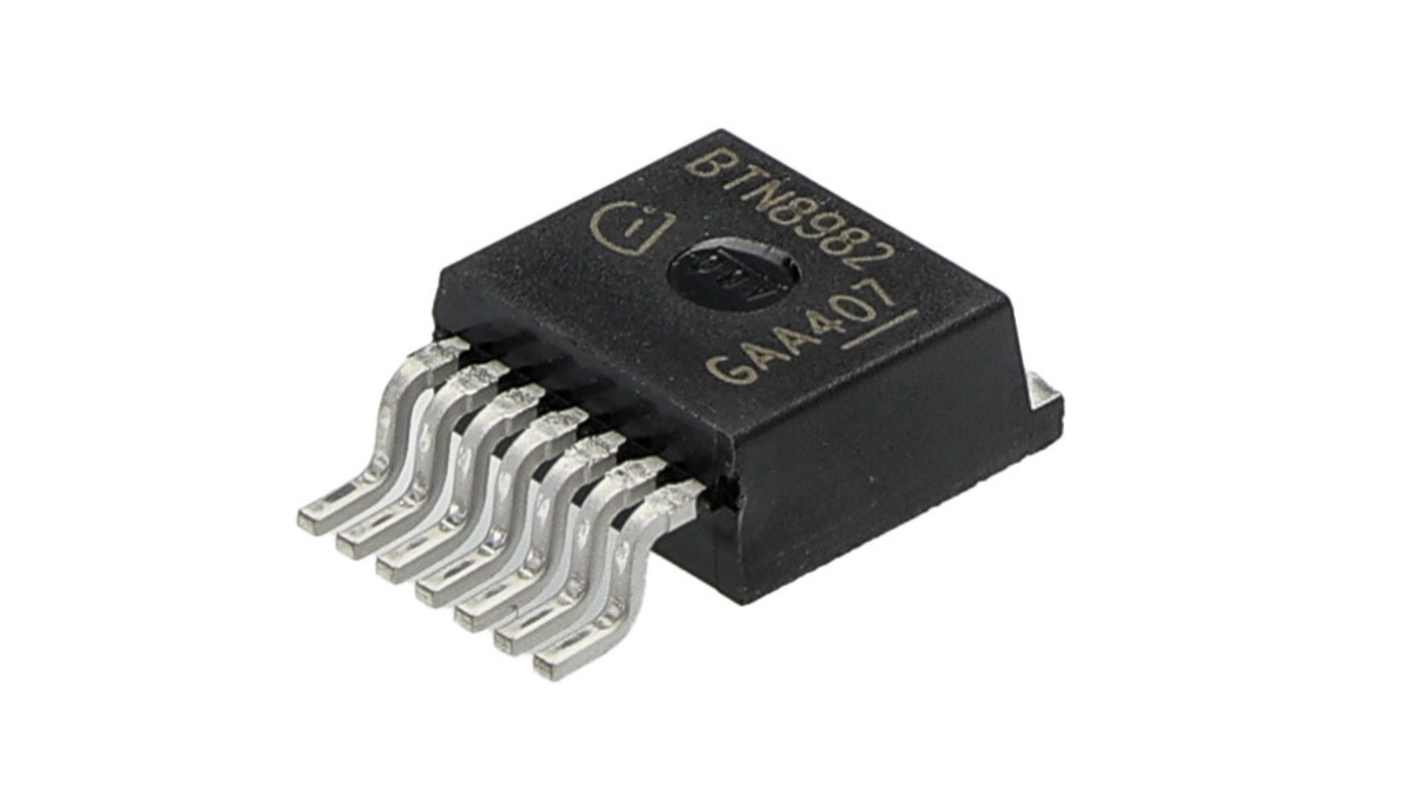

Motor Driver Infineon BLDC, Half Bridge, Half Bridge, TO-263, 7-Pin

Codice RS:: 906-3085
Codice costruttore:: BTN8982TAAUMA1
Costruttore:: Infineon

Motor Driver Infineon BLDC, Half Bridge, Half Bridge, TO-263, 7-Pin

Prezzo per 1pz in confezione da 2**

6,025 €

(IVA esclusa)

7,351 €

(IVA inclusa)

64 disponibile per la consegna entro 1 - 2 giorni lavorativi per ordini pervenuti entro le 19:00 (magazzini in Europa). Accedi e verifica i tempi di consegna nel carrello*

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Clicca qui per verificare la disponibilità

Unità	Per unità	Per confezione**
2 +	6,025 €	12,05 €

**prezzo indicativo

Codice RS:: 906-3085
Codice costruttore:: BTN8982TAAUMA1
Costruttore:: Infineon

IC driver motore Infineon serie MOTIX, corrente massima di collettore IGBT 55A, tensione di alimentazione massima 40V - BTN8982TAAUMA1

Questo circuito integrato di pilotaggio del motore offre prestazioni robuste per le applicazioni di automazione e controllo dei motori. Come controllore half-bridge progettato specificamente per i motori BLDC, presenta dimensioni di 10 mm di lunghezza, 10,3 mm di larghezza e 4,4 mm di altezza. Il basso consumo energetico e le molteplici funzioni di protezione garantiscono un'elevata efficienza in ambienti automobilistici e industriali, soddisfacendo le esigenze di varie applicazioni elettroniche.

Caratteristiche e vantaggi

• Integra un MOSFET a canale p alto e un MOSFET a canale n basso
• Funziona efficacemente con tensioni di alimentazione fino a 40V
• La funzionalità di limitazione della corrente riduce la dissipazione di potenza
• Le velocità di rotazione regolabili migliorano la compatibilità elettromagnetica

Applicazioni

• Progettato per sistemi di azionamento motore ad alta corrente
• Adatto per il montaggio in superficie in strutture compatte
• Applicabile negli ambienti di controllo dei motori automobilistici
• Ideale per il controllo di precisione nelle attività di automazione
• Può essere accoppiato con più BTN8982TA per configurazioni avanzate

Che capacità di gestione della potenza ha questo circuito integrato del driver del motore?

È in grado di gestire una corrente massima di collettore IGBT di 55A, adatta ad applicazioni motoristiche ad alta potenza, mantenendo prestazioni robuste in diversi carichi di lavoro.

Come funziona la gestione termica di questo circuito integrato?

Il dispositivo incorpora una protezione termica integrata che spegne le uscite a temperature elevate, garantendo un funzionamento sicuro e prevenendo potenziali danni in caso di stress termico.

Quali tipi di carico è progettato per gestire efficacemente?

Questo driver motore è destinato al pilotaggio di motori BLDC ed è in grado di gestire in modo efficiente i carichi induttivi, rendendolo ideale per le applicazioni che richiedono precisione e reattività.

Come posso ottimizzare le sue prestazioni per applicazioni specifiche?

È possibile regolare la velocità di rotazione tramite un resistore esterno per bilanciare la velocità di commutazione e l'interferenza elettromagnetica, adattandola ai requisiti specifici dell'applicazione.

Quali funzioni di diagnostica include per garantire l'integrità operativa?

Il driver motore è dotato di un sistema di diagnostica a bandiera di stato con funzionalità di rilevamento della corrente, che consente agli utenti di monitorare lo stato operativo e di ricevere un feedback sulle prestazioni.

Azionamenti per motori e driver, Infineon

Attributo	Valore
Tipo di motore	BLDC
Configurazione dell'uscita	Half Bridge
Configurazione	Half Bridge
Corrente massima collettore IGBT	55A
Tensione di alimentazione massima	40 V
Tensione massima collettore emitter	40 V
Tipo di montaggio	Montaggio superficiale
Tipo di package	TO-263
Numero pin	7
Tensione di alimentazione operativa massima	18 V
Tensione di alimentazione operativa minima	8 V
Serie	MOTIX
Altezza	4.4mm
Minima temperatura operativa	-40 °C
Standard per uso automobilistico	AEC
Dimensioni	10 x 10.3 x 4.4mm
Lunghezza	10mm
Massima temperatura operativa	+150 °C
Larghezza	10.3mm
