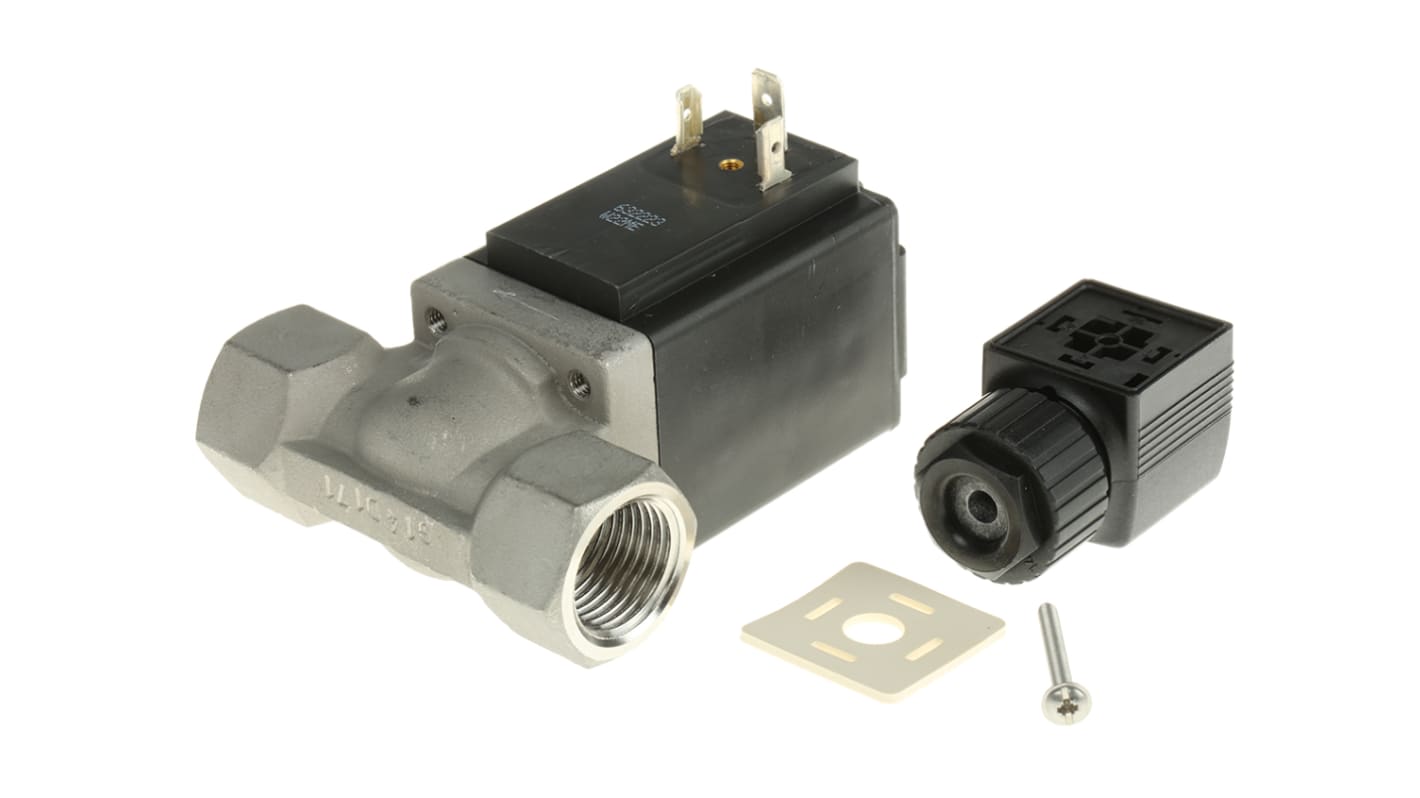

Elettrovalvola NC Burkert, 16 bar max, 2 porte , 110 V c.a., 1/2poll

Possibilità di azzeramento della pressione
Gamma completa di dimensioni delle porte
Porte parallele BSP ideali per l'utilizzo con raccordi di compressione
Il connettore DIN a 3 pin certificato per IP65 può essere posizionato con incrementi di 360° e 90°
Approvazione WRC (solo corpo in ottone)
Per l'uso con alimentazioni idriche domestiche e fluidi neutri (senza olio) e gas
Gamma di pressione 0 - 16 bar
Assorbimento di corrente 100-120 VA (c.a. di spunto), 25 VA/12 W (c.a./c.c. di blocco); 80 W (spunto), 6 W (blocco)
Temperatura ambiente +55 °C max

Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
