- Codice RS:
- 307-0248
- Codice costruttore:
- 134094
- Costruttore:
- Burkert
Visualizza Elettrovalvole
7 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità
€ 57,86
(IVA esclusa)
€ 70,59
(IVA inclusa)
Unità | Per unità |
1 - 4 | € 57,86 |
5 + | € 56,12 |
- Codice RS:
- 307-0248
- Codice costruttore:
- 134094
- Costruttore:
- Burkert
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

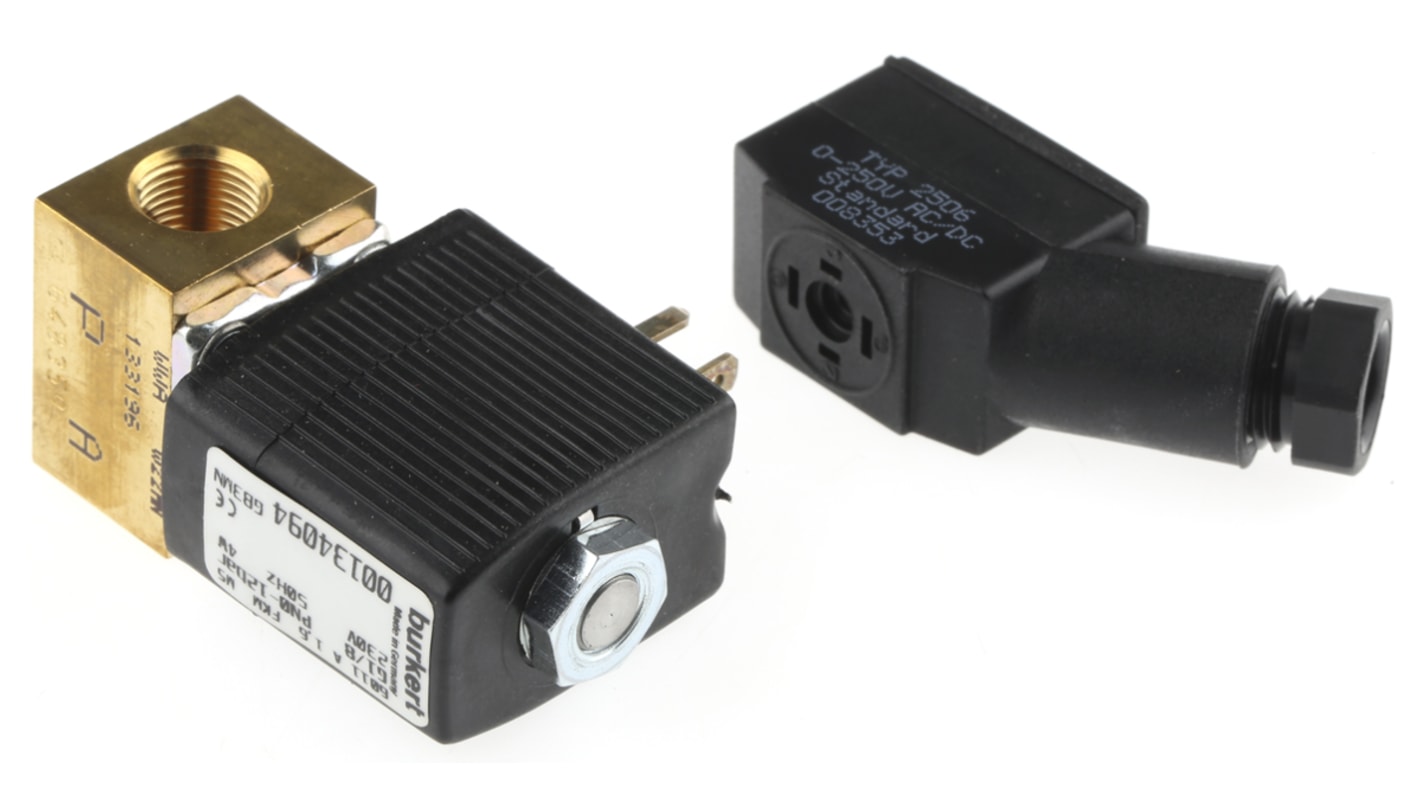

Elettrovalvole normalmente chiuse miniaturizzate, a due vie serie 6011 - collegamento porta filettata
Bobina facilmente sostituibile senza rimuovere la valvola
È possibile bloccare la bobina in quattro posizioni da 90° o spostarsi tra esse liberamente, a seconda delle necessità
Corpo in ottone, bobina di poliammide e materiale sigillante di alta qualità FPM
Adatto per aria compressa, acqua, olio idraulico
Temperatura d'esercizio: -10 → +100 °C massima
Consumo energetico: 4 W c.c.; 9 VA (picco); 6 VA (blocco)
Protezione grado IP65 con connettore maschio per cavo DIN43650C
È possibile bloccare la bobina in quattro posizioni da 90° o spostarsi tra esse liberamente, a seconda delle necessità
Corpo in ottone, bobina di poliammide e materiale sigillante di alta qualità FPM
Adatto per aria compressa, acqua, olio idraulico
Temperatura d'esercizio: -10 → +100 °C massima
Consumo energetico: 4 W c.c.; 9 VA (picco); 6 VA (blocco)
Protezione grado IP65 con connettore maschio per cavo DIN43650C




Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 230 V c.a. |
Numero di porte | 2 |
Dimensione della connessione | 1/8poll |
Connessione | G 1/8" femmina |
Operazione | Diretta |
Posizione predefinita della valvola | NC |
Applicazioni adatte | Liquido, gas neutro, vuoto tecnico |
Tipo | 2/2 |
Diametro orifizio | 1.6mm |
Serie | 6011 |
Materiale corpo | Ottone |
Massima pressione di esercizio | 12 bar |
Range di temperatura operativa | Maximum of +55 °C |
Sesso di connessione | Femmina |
Massima temperatura di esercizio | +55°C |
Filettatura standard o tipo di connessione | G |
Tempo massimo di apertura | 10ms |
Tempo massimo di chiusura | 15ms |
Fattore di flusso Kv | 0.06m³/h |
