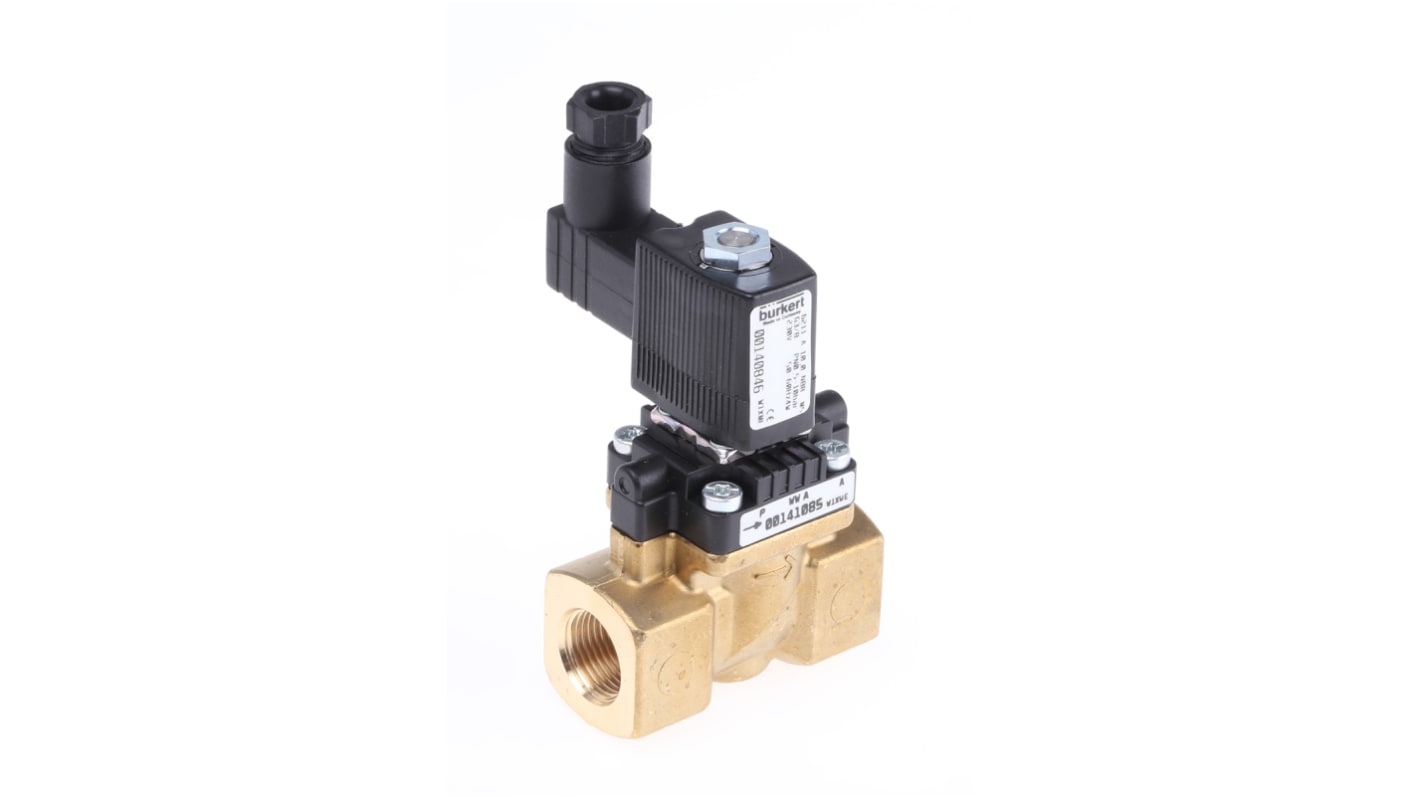

Elettrovalvola NC Burkert, 10 bar max, 2 porte , 230 V c.a., 3/8poll

La valvola a solenoide servoassistita femmina Burkert serie 6211 3/8inG ha una tensione di alimentazione di 230VAC. Questa valvola di posizione NC a 2 porte con servo diaframma è un sistema di push-over ed è dotata di una guarnizione NBR di alta qualità. La valvola è normalmente chiusa dalla forza della molla. Eccitato, il solenoide apre prima la valvola pilota. Quindi, la pressione media apre la valvola principale a causa della caduta di pressione sopra il diaframma. Il design speciale e la geometria delle parti interne della valvola determinano una funzione di chiusura morbida e non provocano quasi colpi di martello. Il tempo massimo di apertura e chiusura della valvola è 25ms e 120ms. È adatto per gas, aria, acqua e oli, altri liquidi che non contengono oli o grassi, acqua calda fino a 70 °C, detergenti alcalini e sbiancanti.
Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). Lo schema è disposto in modo che il lato sinistro dello schema descriva il funzionamento della valvola quando la coil è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.

La pressione di esercizio massima è 10bar
Coil AC07 a risparmio energetico, max DN 20
Il fattore di flusso (kV) è 1.9m³/h.
Il diametro dell'orifizio è 10mm
La temperatura d'esercizio è compresa tra 0°C e 55°C.
Il consumo energetico è di 4W

Grado di protezione IP65
