- Codice RS:
- 370-0135
- Codice costruttore:
- 140874
- Costruttore:
- Burkert
Visualizza Elettrovalvole
3 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
13 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
€ 97,65
(IVA esclusa)
€ 119,13
(IVA inclusa)
Unità | Per unità |
1 - 4 | € 97,65 |
5 + | € 94,62 |
- Codice RS:
- 370-0135
- Codice costruttore:
- 140874
- Costruttore:
- Burkert
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

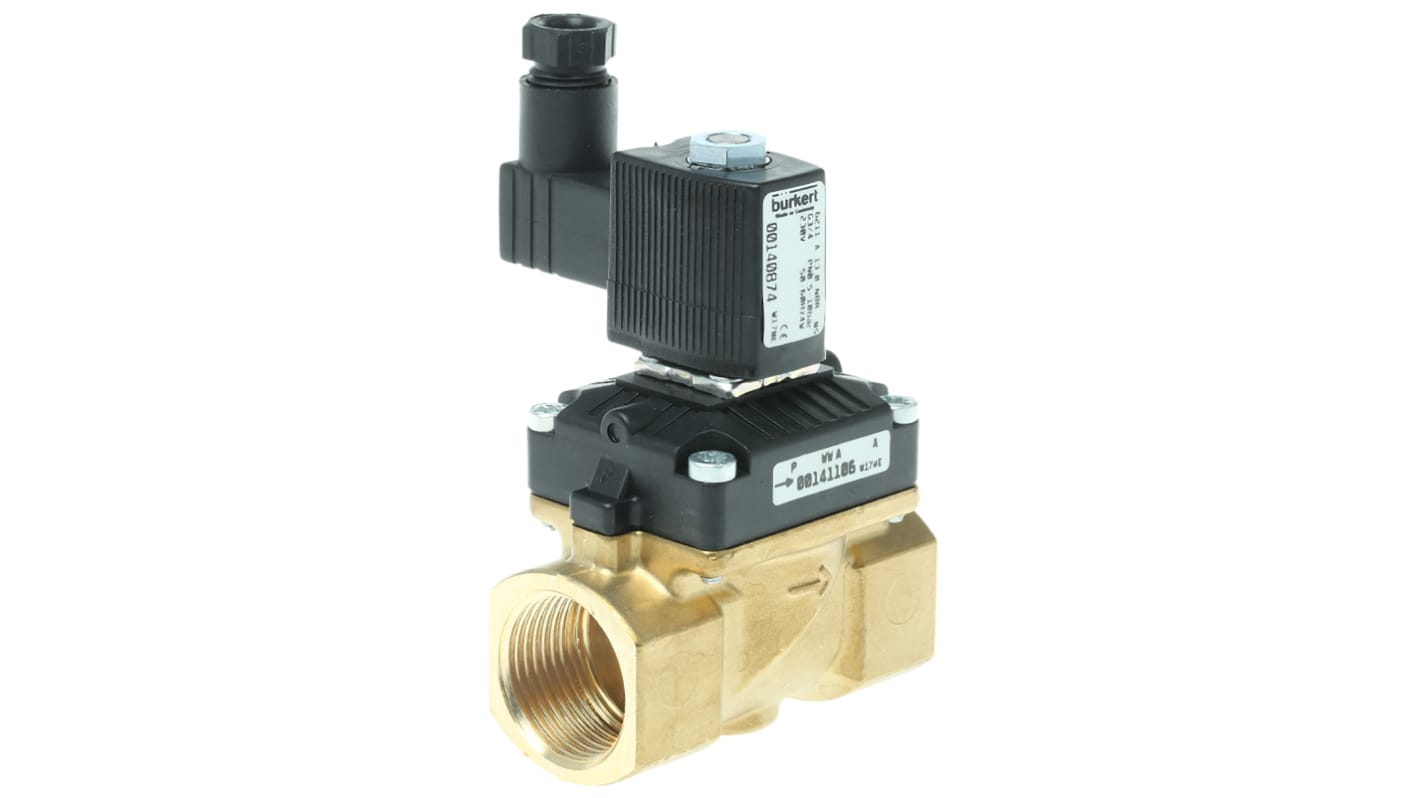

Valvola Burkert
La valvola a solenoide servoassistita femmina Burkert serie 6211 3/4inG ha una tensione di alimentazione di 230VAC. Questa valvola di posizione NC a 2 porte con servo diaframma è un sistema di push-over ed è dotata di una guarnizione NBR di alta qualità. La valvola è normalmente chiusa dalla forza della molla. Eccitato, il solenoide apre prima la valvola pilota. Quindi, la pressione media apre la valvola principale a causa della caduta di pressione sopra il diaframma. Il design speciale e la geometria delle parti interne della valvola determinano una funzione di chiusura morbida e non provocano quasi colpi di martello. Il tempo massimo di apertura e chiusura della valvola è 30ms e 240ms. È adatto per gas, aria, acqua e oli, altri liquidi che non contengono oli o grassi, acqua calda fino a 70 °C, detergenti alcalini e sbiancanti.
Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). Lo schema è disposto in modo che il lato sinistro dello schema descriva il funzionamento della valvola quando la coil è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). Lo schema è disposto in modo che il lato sinistro dello schema descriva il funzionamento della valvola quando la coil è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
Caratteristiche e vantaggi
La pressione di esercizio massima è 10bar
Coil AC07 a risparmio energetico, max DN 20
Il fattore di flusso (kV) è 3.6m³/h.
Il diametro dell'orifizio è 13mm
La temperatura d'esercizio è compresa tra 0°C e 55°C.
Il consumo energetico è di 4W
Coil AC07 a risparmio energetico, max DN 20
Il fattore di flusso (kV) è 3.6m³/h.
Il diametro dell'orifizio è 13mm
La temperatura d'esercizio è compresa tra 0°C e 55°C.
Il consumo energetico è di 4W
Certificazioni
Grado di protezione IP65
Specifiche
Attributo | Valore |
Tensione di alimentazione | 230 V c.a. |
Numero di porte | 2 |
Dimensione della connessione | 3/4poll |
Connessione | G 3/4" femmina |
Operazione | Servoassistita |
Posizione predefinita della valvola | NC |
Applicazioni adatte | Liquido, gas neutro |
Tipo | 2/2 |
Diametro orifizio | 13mm |
Serie | 6211 |
Materiale corpo | Ottone |
Massima pressione di esercizio | 10 bar |
Range di temperatura operativa | 0 → +55 °C |
Servomeccanismo | Sì |
Minima temperatura operativa | 0°C |
Sesso di connessione | Femmina |
Massima temperatura di esercizio | +55°C |
Filettatura standard o tipo di connessione | G |
Fattore di flusso Kv | 3.6m³/h |
Tempo massimo di apertura | 600ms |
Tempo massimo di chiusura | 240ms |
