- Codice RS:
- 407-1810
- Codice costruttore:
- S105-06-Z530A-3,4-24VCC
- Costruttore:
- Sirai
5 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
148,27 €
(IVA esclusa)
180,89 €
(IVA inclusa)
Unità | Per unità |
1 + | 148,27 € |
- Codice RS:
- 407-1810
- Codice costruttore:
- S105-06-Z530A-3,4-24VCC
- Costruttore:
- Sirai
Documentazione Tecnica
Normative
- Paese di origine:
- IT
Dettagli prodotto

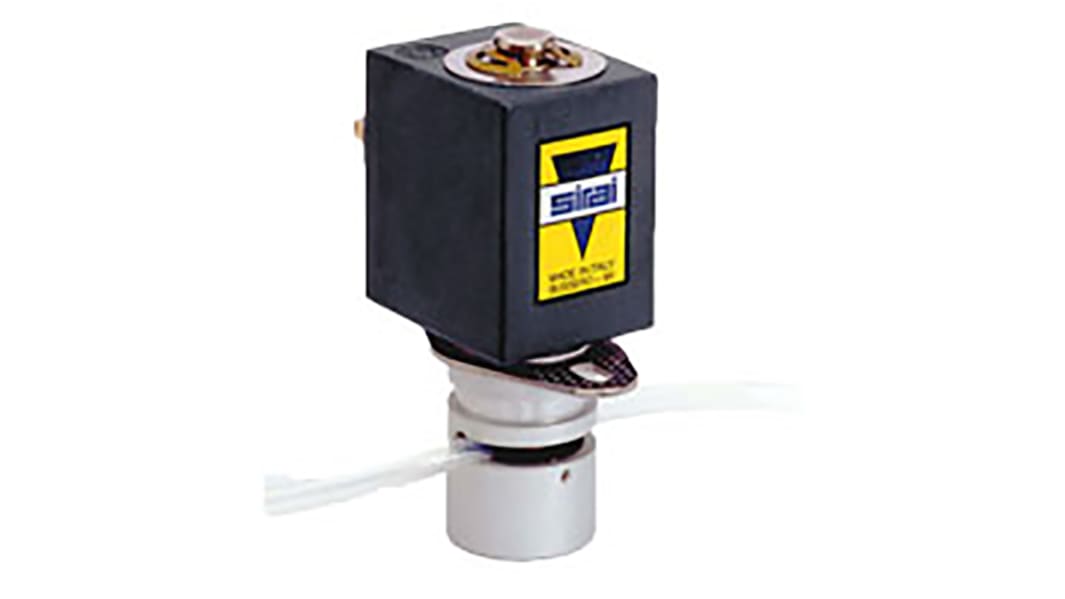

Elettrovalvole a manicotto 2/2
Elettrovalvole a manicotto; solo il tubo è a contatto con il liquido.
Alto coefficiente di flusso.
Da utilizzare con tubi in silicone flessibili o tubi con elasticità e rigidezza equivalenti (durezza Shore A 50).
Connettore per elettrovalvola standard DIN 43650-Form A per collegamento rapido alla guida DIN 46340 (3 contatti). Il tipo DIN 46340 corrisponde allo standard per le linguette Faston.
Alto coefficiente di flusso.
Da utilizzare con tubi in silicone flessibili o tubi con elasticità e rigidezza equivalenti (durezza Shore A 50).
Connettore per elettrovalvola standard DIN 43650-Form A per collegamento rapido alla guida DIN 46340 (3 contatti). Il tipo DIN 46340 corrisponde allo standard per le linguette Faston.
Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 24 V c.c. |
Numero di porte | 2 |
Operazione | Diretta |
Posizione predefinita della valvola | NC |
Tipo | 2/2 |
Serie | S105 |
Materiale corpo | Alluminio |
Range di temperatura operativa | -10 → +60 °C |
Minima temperatura operativa | -10°C |
Massima temperatura di esercizio | +60°C |
