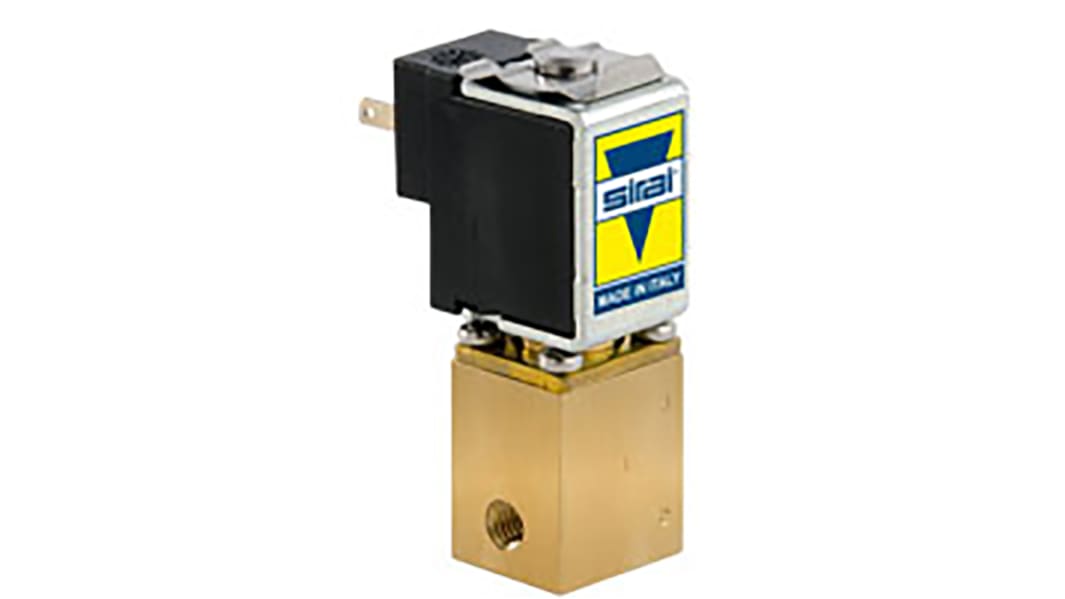

Valvola a solenoide V365B01C-Z031A M5x1,2 V24/DC NC Sirai, 16 bar max, 3 porte, 24 V M5 M5

Al momento non disponibile
Siamo spiacenti, ma non sappiamo quando questo prodotto sarà di nuovo disponibile.
Codice RS:
656-3529
Codice costruttore:
V365B01C-ZE30A M5X1,2 V24/DC
Costruttore:
Sirai
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Sirai

Tensione di alimentazione

24 V

Tipo prodotto

Valvola a solenoide

Numero di porte

3

Dimensione attacco in ingresso

M5

Posizione predefinita della valvola

NC

Dimensione attacco uscita

M5

Tipo connessione in ingresso

M5

Filettatura di ingresso standard

ISO UNI 4534

Diametro orifizio

1.2mm

Serie

V365

Materiale corpo

Ottone

Applicazione

Spegnimento

Standard filettatura di uscita

ISO UNI 4534

Pressione operativa massima

16 bar

Minima temperatura operativa

-10°C

Temperatura massima di funzionamento

60°C

Servomeccanismo

Standard/Approvazioni

No

Certificazione area pericolosa

No

Tempo massimo di chiusura

10ms

Tempo massimo di apertura

10ms

Fattore di flusso Kv

0.04m³/h

Esente

Paese di origine:
FR

Micro valvola a solenoide 3/2 serie V365


Micro valvola a solenoide ad azionamento diretto 2/2 N/C, collegamento M5.

Compatta, tempo di risposta elevato e alto numero di cicli.

Adatto per fluidi e gas.

non adatto per l'uso di fluidi pericolosi del gruppo 1.

Guarnizioni di montaggio fornite con la valvola.

Valvole a 3 vie per gas e fluidi inerti


Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. La sezione destra del diagramma mostra la molla di ritorno (o servo assist) che controlla la valvola quando la bobina è diseccitata; consultare il diagramma schematico di seguito. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. Solitamente le valvole a 2/2 vie sono indicate semplicemente come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 ed R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per indicazioni sui collegamenti più opportuni e le capacità di pressione necessarie per funzioni di circuito alternative.
