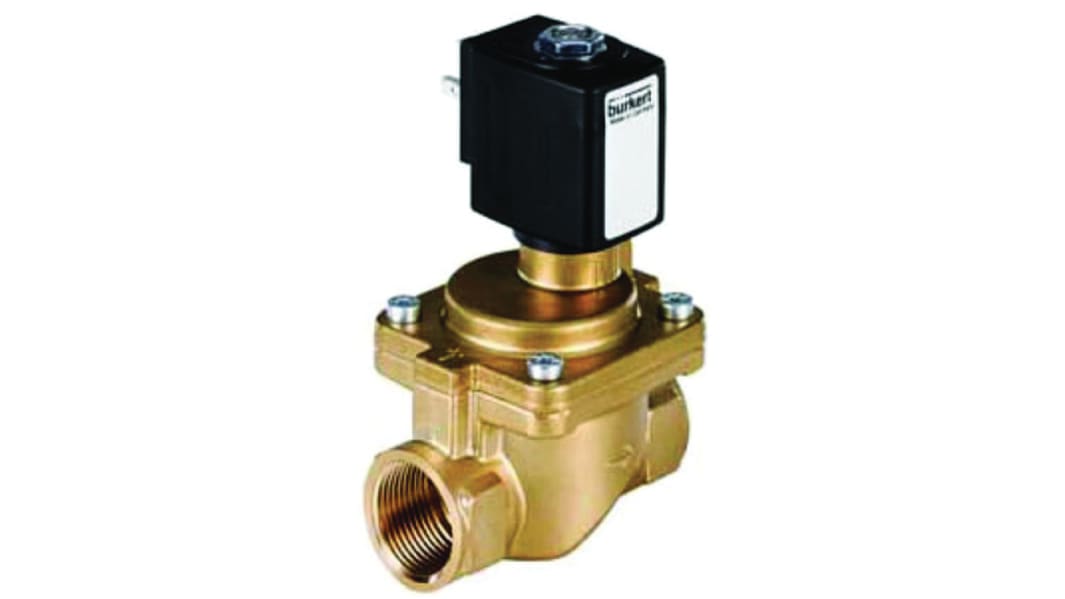

Elettrovalvola NC Burkert, 16 bar max, 2 porte , 24 V c.c., 2poll

Valvola a solenoide a 2 vie servoassistita adatta per l'uso con liquidi neutri come aria compressa e acqua. Disponibile in versione N/C (normalmente chiuso) e N/A (normalmente aperto) con guarnizioni in NBR (gomma nitrile) o FKM (fluoroelastomero). Utilizzabile per una vasta gamma di applicazioni, tra cui riscaldamento e refrigerazione, trattamento delle acque, sistemi ad aria compressa e di vuoto.

Tempo di risposta 0,1 - 4 secondi (a seconda della pressione)
Grado di protezione IP65 (con protezione dei cavi)
Corpo in ottone
Funzionamento silenzioso
Struttura senza colpi d'ariete
Lunghezza di installazione compatta
Porte di collegamento NPT/Rc
Intervallo di pressione 0,2 - 16 bar

Valvole a solenoide compatte adatte per la maggior parte delle applicazioni che richiedono l'impiego di gas e fluidi. Dove possibile, le valvole sono rappresentate con un diagramma schematico che illustra la funzione (circuito). La sezione sinistra del diagramma mostra il funzionamento delle valvole quando la bobina è eccitata. Quando la bobina è diseccitata, il ritorno a molla (o servoassistito) controlla la valvola ed è descritto sul lato destro del diagramma. La denominazione a 3/2 vie indica una valvola con tre porte e due modalità di funzionamento. In genere si indicano le valvole a 2/2 vie come a due vie. Nel diagramma schematico vengono utilizzate le denominazioni delle porte A, B, P, P1, P2 e R presenti anche sui corpi delle valvole. Le valvole sono contrassegnate per una precisa funzione di circuito, ma possono essere utilizzate anche per altre funzioni. Consultare i diagrammi schematici e le specifiche tecniche per individuare i collegamenti appropriati e le capacità di pressione quando è necessaria una funzione di circuito alternativo.
