Interruttore di fine corsa Honeywell, Tasto a rotella, 2NA, 2NC, 300V, 10A, IP66

La serie GLE di Honeywell fa parte della gamma più estesa di interruttori di fine corsa GLS. Gli interruttori di fine corsa GLE sono compatti, robusti e versatili. Con un ingombro ridotto, questi interruttori di fine corsa sono ideali per le applicazioni in cui è disponibile una quantità limitata di spazio. Questa serie è realizzata con un contenitore robusto a tre tubi protettivi ed è in grado di funzionare in ambienti impegnativi.

• I contatti a isolamento galvanico consentono di controllare due circuiti separati.
• I contatti NC (normalmente chiusi) sono ad azione diretta. Questo assicura che si aprano quando azionati.
• L'uso di una struttura a doppio cuscinetto per gli attuatori rotanti laterali migliora la vita meccanica dell'unità, riducendo al contempo il caricamento dello stampo.
• Hanno la capacità di resistere a lavaggi, urti e vibrazioni.
• Offrono affidabilità e precisione.
• Ampia gamma di temperatura d'esercizio da -40 a +85 °C.
• Fori di montaggio da 20 a 22 mm.

• Gli interruttori di fine corsa GLE offrono un'eccellente durata meccanica che raggiunge i 10 milioni di operazioni.
• Gli attuatori o le relative teste possono essere posizionate con incrementi di 90°. Questa caratteristica offre un'incredibile flessibilità di progettazione e consente di utilizzare gli interruttori di fine corsa per un'ampia gamma di ambienti o applicazioni.
• I modelli con teste attuatore rotanti laterali possono essere impostati di modo che l'azionamento sia in senso orario, in senso antiorario o entrambi.
• Grazie al design modulare dell'unità, questa gamma di interruttori di fine corsa può essere facilmente personalizzata. I corpi, i blocchi di contatto e le teste possono essere regolati e personalizzati.
• Dotati di un blocco contatti rimovibile, questi interruttori di fine corsa sono incredibilmente facili da cablare. Sono stati progettati per consentire una facile installazione.
• Sono disponibili tubi protettivi di varie dimensioni, il che consente di utilizzare questi interruttori di fine corsa con qualsiasi applicazione.

Le applicazioni adatte al prodotto includono:
• Ascensori
• Elevatori a pantografo e piattaforme elevatrici
• Scale mobili
• Carrelli elevatori
• Apparecchiature fuoristrada
• Apparecchiature di trasporto
• Apparecchi commerciali
• Apparecchiature di movimentazione materiali
• Macchinari per imballaggio
• Macchinari tessili
• Macchinari per costruzioni
• Apparecchiature per macchine utensili
• Attrezzature agricole

La differenza che distingue la serie è nel contenitore. Gli interruttori di fine corsa GLE sono dotati di contenitore in metallo a 3 tubi protettivi, mentre la serie GLC ha un contenitore in metallo a tubo protettivo singolo e gli interruttori di fine corsa serie GLD sono dotati di contenitore in plastica.

IEC/EN 60947-5-1
Mentre la IEC/EN 609747-1 copre le norme generali relative ai gruppi di commutazione e comando a bassa tensione, la IEC/EN 60947-5-1 si riferisce specificamente ai dispositivi dei circuiti di comando e agli elementi di commutazione. Lo standard monitora le proprietà dei dispositivi, i requisiti elettrici, meccanici e funzionali.

EN50047
Gli interruttori di fine corsa GLC e GLD sono costruiti in un contenitore che soddisfa i requisiti EN50047. Lo standard EN50047 si applica a interruttori di posizione con attuatore di ritorno automatico. I modelli che soddisfano i requisiti EN50047 presentano caratteristiche e dimensioni standardizzate (30,5 x 31,1 x 68 mm).

IP66
Il grado di protezione IP 66 assicura la protezione delle unità a interruttore di fine corsa contro la polvere e gli spruzzi d'acqua a bassa pressione.

Sigillati a norma NEMA 1, 4, 12 e 13
NEMA 1 stabilisce che i contenitori possono essere utilizzati in ambienti interni e offrono un grado di protezione contro il contatto con l'apparecchiatura che racchiudono.
NEMA 4 stabilisce che i contenitori possono essere utilizzati sia in ambiente che esterno, e offrono protezione contro la pioggia battente e la polvere, l’acqua erogata da un tubo flessibile e gli spruzzi d'acqua.
NEMA 12 stabilisce che i contenitori sono destinati all'uso in ambiente interno e offrono una certa protezione da polvere, sporcizia e gocciolamenti di liquidi non corrosivi.
NEMA 13 stabilisce che i contenitori vanno usati in ambiente interno e offrono un certo livello di protezione da olio, liquidi refrigeranti non corrosivi, spruzzi d'acqua e polvere.

Gli interruttori di fine corsa GLE non sono dispositivi di sicurezza. Non dovrebbero essere utilizzati come dispositivi di arresto di emergenza o di sicurezza. Non devono essere utilizzati in applicazioni in cui potrebbero verificarsi lesioni personali in conseguenza di un malfunzionamento del prodotto.

UL, CSA, CE, CCC

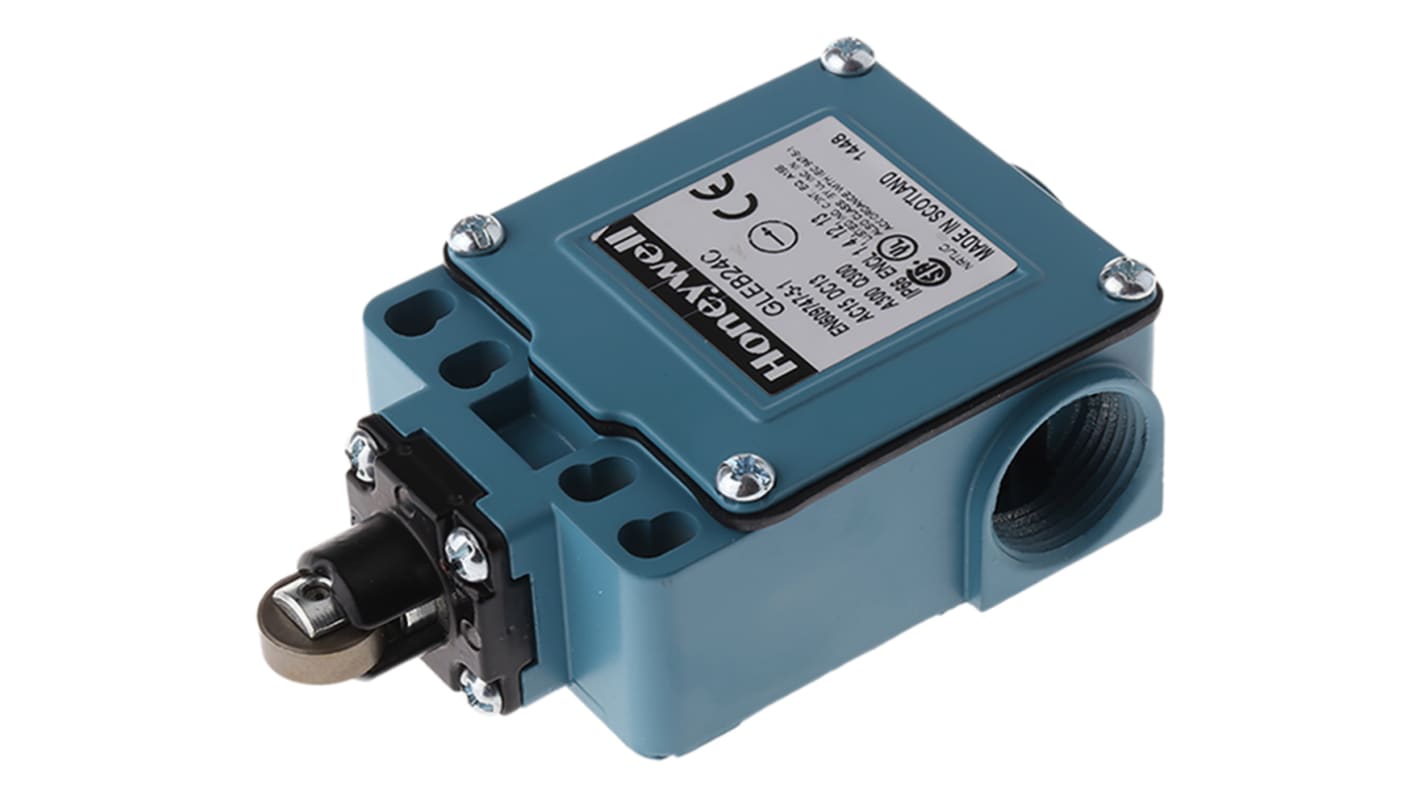

Questo interruttore di fine corsa Honeywell utilizza un movimento a scatto per attivare una modifica della posizione della macchina. È dotato di un attuatore Top Roller-Poller che controlla direttamente la posizione al contatto con un articolo target, e contatti NC (normalmente chiusi) ad azione diretta che si aprono quando azionati. Un contenitore elettrostatico con rivestimento epossidico in zinco pressofuso è ideale per le applicazioni in cui è necessario un sistema sigillato. L'unità è progettata per una facile installazione ed è dotata di un blocco di contatti rimovibile per un cablaggio semplice.

• lunghezza 50mm portatile per una facile installazione e manutenzione
• la temperatura massima di +85 °C consente l'uso in ambienti caldi
• il robusto contenitore in zinco è resistente alla corrosione e può resistere a lavaggi e vibrazioni
• un componente affidabile con una durata meccanica di 15.000.000 cicli
• la protezione ingresso IP66 protegge contro l'ingresso di polvere e schizzi d'acqua da qualsiasi angolazione

• Escalators e ascensori
• Attrezzature per le costruzioni
• impianti di produzione

Il pistone Top Roller è fissato alla testa dell'interruttore di fine corsa. Quando viene attivato tramite un segnale elettrico, si immerge nel corpo dell'interruttore, provocando un cambiamento nello stato del sistema, come ad esempio apertura/chiusura o accensione/spegnimento.

UL, CSA

Registrazione UL/UL per il Canada
