Interruttore di fine corsa Honeywell, Leva a rullo, 2NA, 2NC, 300V, 6A, IP66

La serie GLE di Honeywell fa parte della gamma più estesa di interruttori di fine corsa GLS. Gli interruttori di fine corsa GLE sono compatti, robusti e versatili. Con un ingombro ridotto, questi interruttori di fine corsa sono ideali per le applicazioni in cui è disponibile una quantità limitata di spazio. Questa serie è realizzata con un contenitore robusto a tre tubi protettivi ed è in grado di funzionare in ambienti impegnativi.

• I contatti a isolamento galvanico consentono di controllare due circuiti separati.
• I contatti NC (normalmente chiusi) sono ad azione diretta. Questo assicura che si aprano quando azionati.
• L'uso di una struttura a doppio cuscinetto per gli attuatori rotanti laterali migliora la vita meccanica dell'unità, riducendo al contempo il caricamento dello stampo.
• Hanno la capacità di resistere a lavaggi, urti e vibrazioni.
• Offrono affidabilità e precisione.
• Ampia gamma di temperatura d'esercizio da -40 a +85 °C.
• Fori di montaggio da 20 a 22 mm.

• Gli interruttori di fine corsa GLE offrono un'eccellente durata meccanica che raggiunge i 10 milioni di operazioni.
• Gli attuatori o le relative teste possono essere posizionate con incrementi di 90°. Questa caratteristica offre un'incredibile flessibilità di progettazione e consente di utilizzare gli interruttori di fine corsa per un'ampia gamma di ambienti o applicazioni.
• I modelli con teste attuatore rotanti laterali possono essere impostati di modo che l'azionamento sia in senso orario, in senso antiorario o entrambi.
• Grazie al design modulare dell'unità, questa gamma di interruttori di fine corsa può essere facilmente personalizzata. I corpi, i blocchi di contatto e le teste possono essere regolati e personalizzati.
• Dotati di un blocco contatti rimovibile, questi interruttori di fine corsa sono incredibilmente facili da cablare. Sono stati progettati per consentire una facile installazione.
• Sono disponibili tubi protettivi di varie dimensioni, il che consente di utilizzare questi interruttori di fine corsa con qualsiasi applicazione.

Le applicazioni adatte al prodotto includono:
• Ascensori
• Elevatori a pantografo e piattaforme elevatrici
• Scale mobili
• Carrelli elevatori
• Apparecchiature fuoristrada
• Apparecchiature di trasporto
• Apparecchi commerciali
• Apparecchiature di movimentazione materiali
• Macchinari per imballaggio
• Macchinari tessili
• Macchinari per costruzioni
• Apparecchiature per macchine utensili
• Attrezzature agricole

La differenza che distingue la serie è nel contenitore. Gli interruttori di fine corsa GLE sono dotati di contenitore in metallo a 3 tubi protettivi, mentre la serie GLC ha un contenitore in metallo a tubo protettivo singolo e gli interruttori di fine corsa serie GLD sono dotati di contenitore in plastica.

IEC/EN 60947-5-1
Mentre la IEC/EN 609747-1 copre le norme generali relative ai gruppi di commutazione e comando a bassa tensione, la IEC/EN 60947-5-1 si riferisce specificamente ai dispositivi dei circuiti di comando e agli elementi di commutazione. Lo standard monitora le proprietà dei dispositivi, i requisiti elettrici, meccanici e funzionali.

EN50047
Gli interruttori di fine corsa GLC e GLD sono costruiti in un contenitore che soddisfa i requisiti EN50047. Lo standard EN50047 si applica a interruttori di posizione con attuatore di ritorno automatico. I modelli che soddisfano i requisiti EN50047 presentano caratteristiche e dimensioni standardizzate (30,5 x 31,1 x 68 mm).

IP66
Il grado di protezione IP 66 assicura la protezione delle unità a interruttore di fine corsa contro la polvere e gli spruzzi d'acqua a bassa pressione.

Sigillati a norma NEMA 1, 4, 12 e 13
NEMA 1 stabilisce che i contenitori possono essere utilizzati in ambienti interni e offrono un grado di protezione contro il contatto con l'apparecchiatura che racchiudono.
NEMA 4 stabilisce che i contenitori possono essere utilizzati sia in ambiente che esterno, e offrono protezione contro la pioggia battente e la polvere, l’acqua erogata da un tubo flessibile e gli spruzzi d'acqua.
NEMA 12 stabilisce che i contenitori sono destinati all'uso in ambiente interno e offrono una certa protezione da polvere, sporcizia e gocciolamenti di liquidi non corrosivi.
NEMA 13 stabilisce che i contenitori vanno usati in ambiente interno e offrono un certo livello di protezione da olio, liquidi refrigeranti non corrosivi, spruzzi d'acqua e polvere.

Gli interruttori di fine corsa GLE non sono dispositivi di sicurezza. Non dovrebbero essere utilizzati come dispositivi di arresto di emergenza o di sicurezza. Non devono essere utilizzati in applicazioni in cui potrebbero verificarsi lesioni personali in conseguenza di un malfunzionamento del prodotto.

UL, CSA, CE, CCC

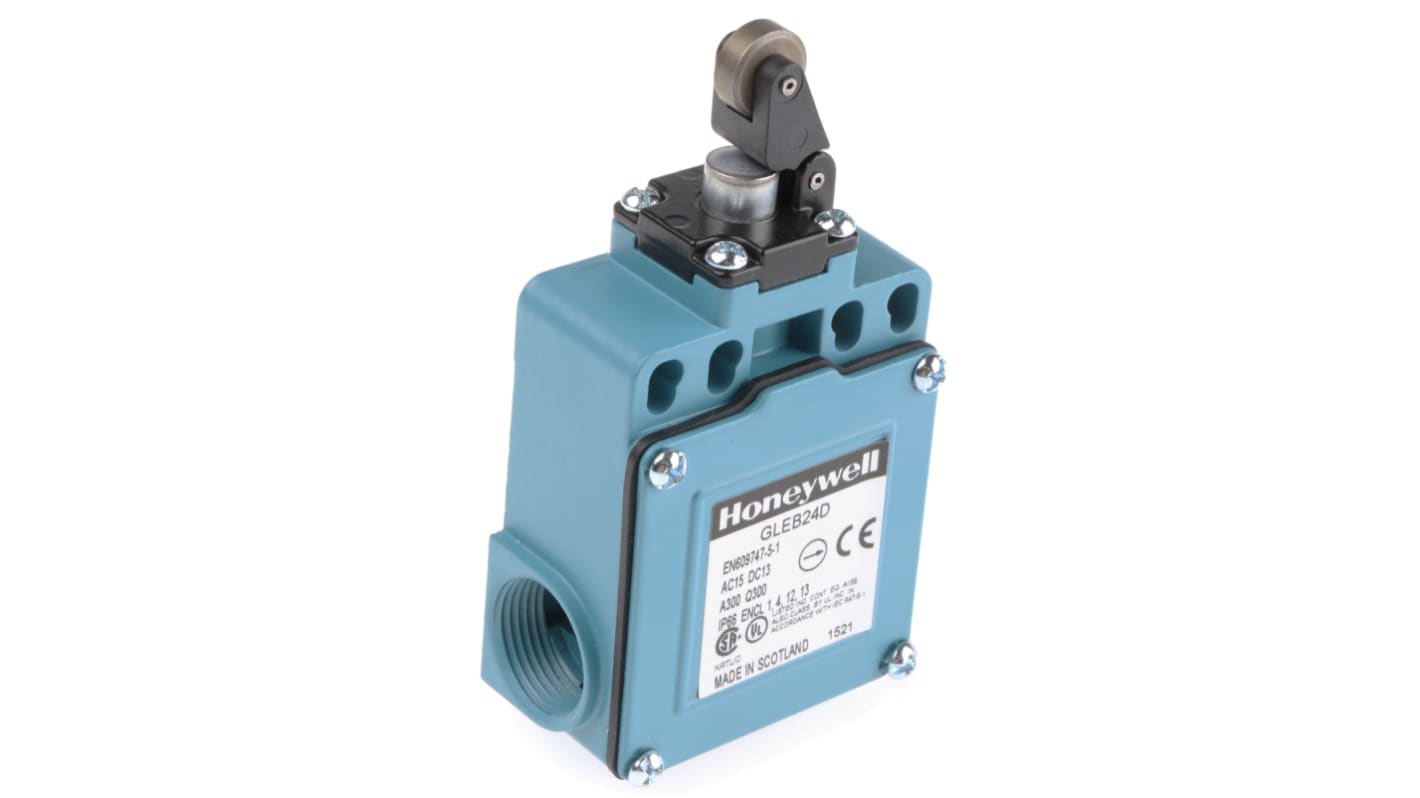

Il modello GLEB24D è un interruttore di fine corsa bipolare e a doppia corsa (DPDT) con attivazione a scatto.

È dotato di un attuatore con leva a rullo nella parte superiore dell'unità. Un tubo protettivo PG 13.5 assicura l’adattabilità ai cavi di tipo europeo.

UL, CSA

Registrazione UL/UL per il Canada
