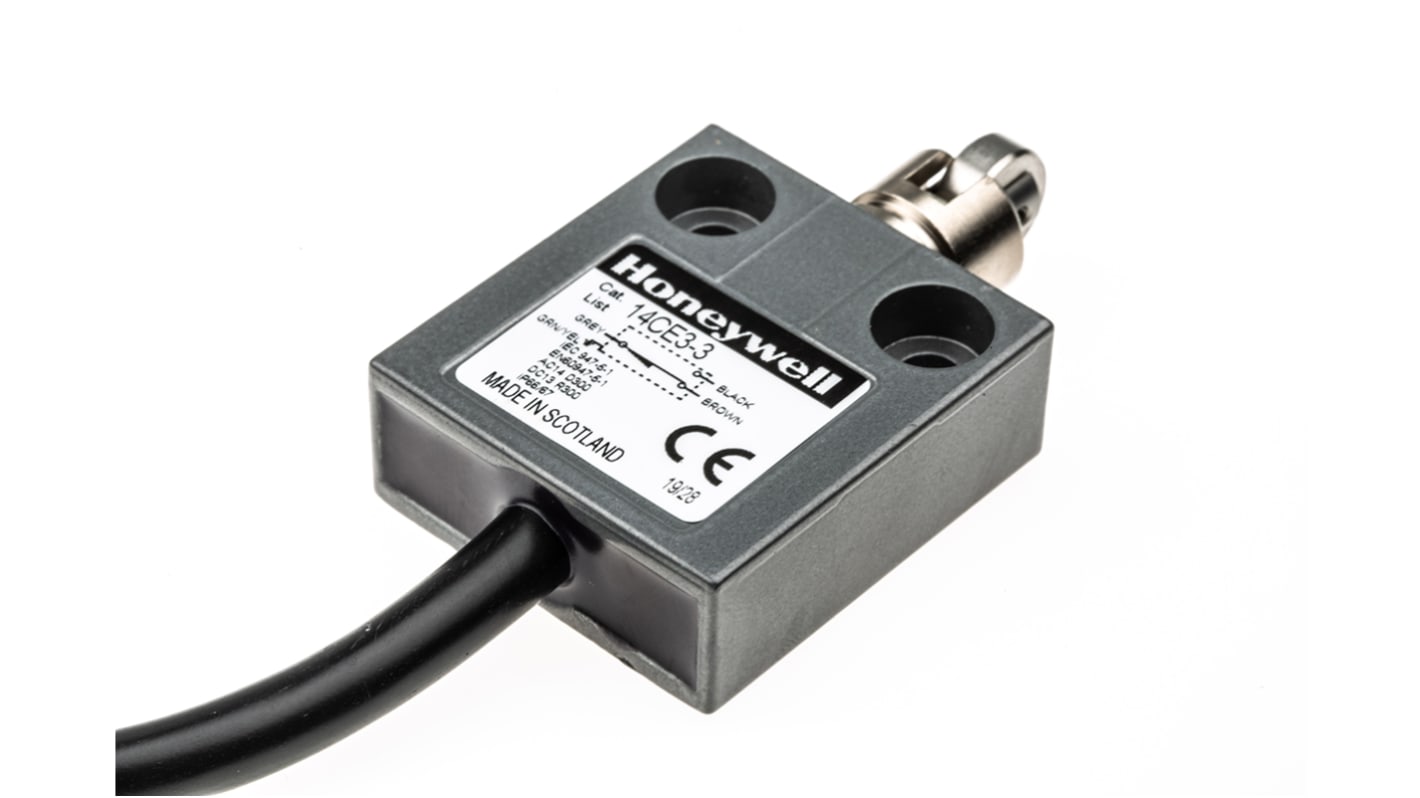

Interruttore di fine corsa Honeywell, Stantuffo, NO/NC, 250V, 5A, IP65, IP66, IP67, IP68

La serie 14CE di interruttori di fine corsa di Honeywell fa parte della gamma miniaturizzata. Questa serie è compatta, precisa ed estremamente versatile. Progettata per l'uso in un'ampia gamma di ambienti. La scelta di attuatori disponibili garantisce la possibilità di trovare l'interruttore di fine corsa adeguato alla propria applicazione.

• Gli interruttori di fine corsa 14CE offrono l'opzione di montaggio a modulo.

• Gli interruttori di fine corsa 14CE sono ideali per applicazioni in spazi ristretti. Sono dotati di un design compatto e centri di montaggio da 25 mm. I fori di montaggio per l'avvitamento dell'interruttore di fine corsa in sede sono svasati. Ciò significa che le teste delle viti si montano perfettamente nell'alloggiamento dell'unità e non è richiesto altro per il montaggio dell'interruttore.
• L'installazione degli interruttori di fine corsa 14CE è facile e veloce. Ciascuna unità richiede solo due viti M5 per il montaggio. I cavi precablati e i connettori M12 consentono tempi di installazione ridotti.
• Questa serie offre un'elevata flessibilità di progettazione. È possibile scegliere la lunghezza del cavo più appropriata e se il cavo o il connettore dell'unità si trova sul lato o sul fondo. Questi interruttori vengono forniti con un connettore a quattro pin M12 o sono precablati con un cavo Cenelec.
• Sfruttando l'opzione di montaggio modulare, è possibile realizzare il proprio interruttore multiplo utilizzando i modelli con pulsante o levetta a rotellina.
• Gli interruttori di fine corsa 14CE sono realizzati con alloggiamento in zinco pressofuso. Ciascuna unità della serie 14CE incorpora un diaframma di tenuta al fluorocarbonio che offre protezione e affidabilità maggiore. Per incapsulare il cavo, il connettore e l'interruttore è stato utilizzato inoltre un sigillante epossidico. Il sigillante e la guarnizione installati in fabbrica proteggono l'integrità dell'interruttore di fine corsa e garantiscono il funzionamento regolare e preciso negli ambienti più difficili. Funzioneranno come previsto anche in ambienti in cui è previsto l'uso di liquidi sintetici o a base di acqua e benzina.

Gli interruttori di fine corsa 14CE sono incredibilmente versatili e possono essere utilizzati in condizioni di temperatura estreme e in ambienti difficili. Esempi di applicazioni del prodotto includono:

Macchine utensili: è possibile utilizzare interruttori di fine corsa 14CE per rilevare utensili o la posizione di pezzi o parti su una macchina CNC.

Apparecchiature fuori strada: i modelli 14CE possono essere utilizzati in bracci di gru come interruttore porta della cabina.

Movimentazione del materiale: gli interruttori di fine corsa 14CE possono essere utilizzati in impianti di lavaggio veicoli e carrelli elevatori a forche. Ideali per l'uso dei sistemi di ritenzione per autocarri e rimorchi.

Macchine tessili e per la stampa: tra le applicazioni sono inclusi i pannelli di controllo e i cancelli, rilevamento delle dimensioni dei rulli e il tensionamento.

Soluzioni di accesso e mobilità: i montascale e i sollevatori per sedie a rotelle e veicoli utilizzano gli interruttori 14CE per monitorare il movimento.

Robotica: questa serie di interruttori di fine corsa può controllare i limiti dei movimenti del braccio robotizzato.

Apparecchiature di imballaggio: tra le applicazioni sono inclusi il tensionamento e il rilevamento delle dimensioni dei rulli. Gli interruttori di fine corsa 14CE possono essere utilizzati nelle apparecchiature di avvolgimento dei pallet.

Macchinari agricoli: esempi di applicazioni includono apparecchiature per granella e bestiame.

Classe IP:
Tutti i modelli della serie 14CE soddisfano i criteri delle classi IP65, IP66, IP67, IP68. Ciò garantisce la completa tenuta dalla polvere e la protezione contro i getti d'acqua e la possibilità di immersione in acqua fino a 3 m.

Classe NEMA:
Ogni interruttore di fine corsa 14CE soddisfa anche i requisiti NEMA, 2, 3, 3R, 4, 6, 6P e 13.

Tipo 2: consente l'uso in interni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono un grado di protezione contro oggetti estranei (quale ad esempio la sporcizia) e l'ingresso di acqua (gocciolamenti o spruzzi di lieve entità).
Tipo 3: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione contro oggetti estranei (quale ad esempio la polvere portata dal vento) e l'ingresso di acqua (ad esempio pioggia o neve). I contenitori che soddisfano i requisiti NEMA 3 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 3R: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori principalmente forniscono una protezione ingresso contro l'acqua (ad esempio pioggia, neve o grandine). I contenitori che soddisfano i requisiti NEMA 3 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 4: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione da oggetti estranei (ad esempio sporcizia e polvere portata dal vento) e dall'ingresso di acqua (ad esempio pioggia, grandine o neve insieme a schizzi d'acqua e acqua incanalata). I contenitori che soddisfano i requisiti NEMA 3 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 6: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione da oggetti estranei (ad esempio sporcizia e polvere portata dal vento) e dall'ingresso di acqua (ad esempio pioggia, grandine o neve insieme a schizzi d'acqua e acqua incanalata). I contenitori che soddisfano i requisiti NEMA 4 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 6P: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione contro oggetti solidi (quale ad esempio la polvere portata dal vento) e l'ingresso di acqua (ad esempio acqua incanalata). I contenitori che soddisfano i requisiti NEMA 6P offrono anche la protezione contro l'acqua quando vengono immersi a profondità limitate.
Tipo 13: i contenitori che soddisfano i requisiti del tipo 13 sono ideali per ambienti difficili. I contenitori possono essere utilizzati all'interno e fornire protezione contro l'accesso a parti pericolose. Offrono una protezione contro oggetti solidi, come ad esempio sporcizia, sporcizia portata dal vento, fibre e pelucchi. Offrono un livello di protezione da gocciolamento e spruzzi d'acqua e da altri liquidi quali ad esempio spruzzi, infiltrazione e schizzi di olio e refrigeranti non corrosivi.

Gli interruttori di fine corsa 14CE non sono dispositivi di arresto di emergenza o di sicurezza. Non devono essere utilizzati in dispositivi, applicazioni e ambienti in cui potrebbero verificarsi lesioni a seguito del malfunzionamento del prodotto.

CE

Quando lo spazio è ridotto, l'interruttore di fine corsa compatto Honeywell è la soluzione ideale. È alloggiato in un robusto zinco pressofuso per un'eccellente resistenza alla corrosione e può funzionare in modo sicuro tra -40 °C e +75 °C, per l'uso in un'ampia gamma di ambienti difficili. L'interruttore a scatto consente un Rapid transfer di contatti, utile nelle situazioni in cui è necessaria una rapida apertura o chiusura di un circuito. Questa unità è fornita con fori di montaggio standard, svasati piani per opzioni di montaggio a filo.

• soddisfa i requisiti NEMA (National Electrical Manufacturers Association) per l'uso in ambienti interni ed esterni
• le dimensioni compatte di 49 (l) x 40mm (l) consentono l'installazione in spazi ristretti
IP66 grado di protezione • per l'ingresso completo di polvere e protezione da getti d'acqua in aree pericolose

• Macchinari industriali
• Attrezzature agricole
• Robotica

Questo interruttore Honeywell offre una vita meccanica fino a dieci milioni di cicli, per cui è una scelta duratura.

Questo sistema di commutazione ha un design flessibile che rende possibile la personalizzazione. La sua capacità di montaggio modulare offre un'opzione di interruttore di fine corsa multi-pistone.

UL, CSA

UL, CSA.
