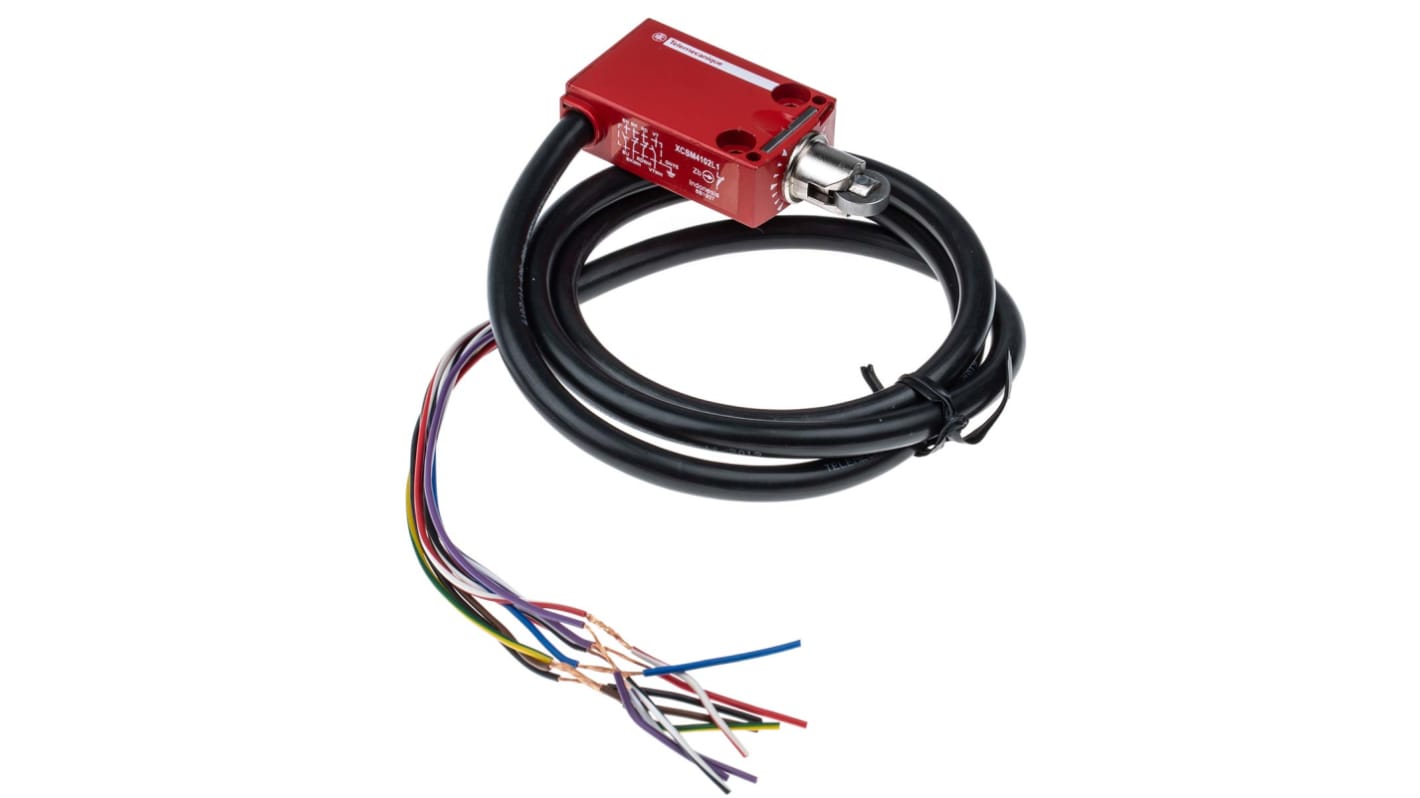

Interruttore di interblocco Telemecanique Sensors, Tasto a rotella, 2NA, 2NC

L'interruttore di fine corsa di sicurezza serie XCSD Telemecanique Sensors è dotato di un attuatore con levetta a rotella e 4 contatti. Questo interruttore è dotato di contatto 2NO/2NC con collegamento a vite e funzione di commutazione con apertura positiva. Questo interruttore è progettato per il monitoraggio di porte di accesso e/o protezioni su macchine con bassa inerzia e anche su macchine con elevata inerzia, se utilizzato in combinazione con un interruttore di protezione azionato da attuatore. Se utilizzati da soli, sono sempre installati in modalità positiva ma se combinati in coppie, un interruttore è in modalità positiva e l'altro in modalità negativa.
Nota:
Con il sistema di monitoraggio appropriato e un corretto collegamento questi interruttori possono raggiungere i requisiti di sicurezza della categoria 4 in conformità a EN/ISO 13849-1, PL in conformità a EN/ISO 13849-1, SIL 3 in conformità a EN/IEC 61508.

Contatti con attivazione a scatto
La lunghezza del cavo è 1m
Contenitore in metallo rosso miniaturizzato/compatto, precablato
Coperchio protettivo in plastica, fissato mediante una vite di sicurezza con testa a bussola a 5 lobi
La testa sull'interruttore di movimento rotatorio (leva) è regolabile ad incrementi di 15° fino a 360°
L'interruttore di movimento lineare (rotella) segue una sola direzione di avvicinamento all'estremità

Vita meccanica minima di 10000000 cicli
La composizione del cavo è 9 x 0,34 mm²

Grado di protezione IP66
Grado di protezione IP67
Protezione IP68
EN1088
EN/IEC60204-1
EN/IEC60947-5-1
UL508
approvato
Certificazione CSAC22.2 n. 14
