Interruttore di fine corsa Honeywell, Stantuffo, NO/NC, 250V, 5A, IP66, IP67, IP68

La serie 914CE di interruttori di fine corsa di Honeywell fa parte della gamma miniaturizzata. Gli interruttori di fine corsa 914CE soddisfano i criteri degli standard cURus del Nord America e CE dell'Europa e possono essere utilizzati in una vasta gamma di ambienti. La scelta di attuatori disponibili garantisce la possibilità di trovare l'interruttore di fine corsa miniaturizzato adeguato alla propria applicazione.

• Gli interruttori di fine corsa 914CE offrono l'opzione di montaggio modulare.
• È disponibile una gamma di lunghezze differenti.
• Questi interruttori di fine corsa possono funzionare su un'ampia gamma di temperature di esercizio compresa tra -40 °C e +75 °C.
• Gli interruttori di fine corsa 914CE hanno lunga durata e una vita meccanica di fino a 10 milioni di operazioni per attuatori e levette standard. Gli attuatori con asta oscillante o a molla hanno una durata di 5 milioni di operazioni.
• Un fusibile ad azione rapida integrata funziona come dispositivo di protezione contro i cortocircuiti (SCPD).

• Gli interruttori di fine corsa 914CE sono particolarmente adatti ad applicazioni in spazi ristretti. Sono dotati di un design compatto e opzione di montaggio foro-foro da 25 mm. I fori di montaggio per l'avvitamento dell'interruttore di fine corsa in sede sono svasati. Ciò significa che le teste delle viti si montano perfettamente nell'alloggiamento dell'unità e non è richiesto altro per il montaggio dell'interruttore.
• L'installazione degli interruttori di fine corsa 914CE è facile e veloce. Ciascuna unità richiede solo due viti M5 (o n. 10) per il montaggio. I cavi precablati e i connettori Micro-Change M12 consentono tempi di installazione ridotti.
• Questa serie offre un'elevata flessibilità di progettazione. È possibile scegliere la lunghezza del cavo più appropriata e se il cavo o il connettore dell'unità si trova sul lato o sul fondo. Questi interruttori vengono forniti con un connettore Micro-Change a quattro pin M12 o sono precablati con un cavo UL.
• Sfruttando l'opzione di montaggio modulare, è possibile realizzare il proprio interruttore multiplo utilizzando i modelli con pulsante o levetta a rotellina. Quando si utilizza questa funzionalità, la distanza tra le levette è di 16 mm. È inoltre possibile integrare un interruttore di fine corsa con un attuatore a leva o la funzionalità della leva all'estremità della fila.
• Gli interruttori di fine corsa 914CE sono realizzati con alloggiamento in zinco pressofuso. Ciascuna unità della serie 914CE incorpora un diaframma di tenuta al fluorocarbonio che offre protezione e affidabilità maggiore. Per incapsulare i terminali dell'interruttore, del connettore e del cavo è stato utilizzato inoltre un sigillante epossidico. Il sigillante e la guarnizione installati in fabbrica proteggono l'integrità dell'interruttore di fine corsa e garantiscono il funzionamento regolare e preciso negli ambienti più difficili. Gli interruttori di fine corsa 914CE funzioneranno come previsto anche in ambienti in cui è previsto l'uso di liquidi sintetici o a base di acqua e benzina.

Gli interruttori di fine corsa 914CE sono incredibilmente versatili e possono essere utilizzati in condizioni di temperatura estreme e in ambienti difficili. Esempi di applicazioni del prodotto includono:

Macchine utensili: questi interruttori di fine corsa possono essere utilizzati per rilevare utensili o la posizione di pezzi o parti su una macchina CNC.

Apparecchiature fuori strada: i modelli 914CE possono essere utilizzati in bracci di gru come interruttore per la porta della cabina.

Movimentazione del materiale: gli interruttori di fine corsa 914CE possono essere utilizzati in impianti di lavaggio veicoli e carrelli elevatori a forche. Ideali per l'uso dei sistemi di ritenzione per autocarri e rimorchi.

Macchine tessili e per la stampa: tra le applicazioni sono inclusi i pannelli di controllo e i cancelli, rilevamento delle dimensioni dei rulli e il tensionamento.

Soluzioni di accesso e mobilità: gli interruttori di fine corsa 914CE possono essere utilizzati per monitorare il movimento dei montascale e dei sollevatori per sedie a rotelle e veicoli.

Robotica: i movimenti dei bracci robotizzati possono essere controllati tramite gli interruttori di fine corsa miniaturizzati 914CE.

Apparecchiature di imballaggio: tra le applicazioni sono inclusi il tensionamento e il rilevamento delle dimensioni dei rulli. Gli interruttori di fine corsa 914CE possono essere utilizzati nelle apparecchiature di avvolgimento dei pallet.

Macchinari agricoli: esempi di applicazioni includono apparecchiature per granella e bestiame.

I prodotti della serie 914CE funzionano solo se vengono soddisfatti i requisiti degli standard IP e NEMA in luoghi non pericolosi. I requisiti vengono soddisfatti solo se l'installazione è stata eseguita correttamente (come da istruzioni) e completamente.

Classe IP:
Tutti i modelli della serie 914CE soddisfano i criteri delle classi IP65, IP66, IP67, IP68. Ciò garantisce la completa tenuta dalla polvere e la protezione contro i getti d'acqua e la possibilità di immersione in acqua fino a 3 m.

Classe NEMA:
Ogni interruttore di fine corsa 914CE soddisfa anche i requisiti NEMA 1, 2, 3, 3R, 4, 6, 6P e 13.

Tipo 1: consente l'uso in interni e offre il grado di protezione per il personale contro l'accesso in parti pericolose. I contenitori che soddisfano i requisiti NEMA 1 proteggono anche il contenitore da oggetti solidi estranei (ad esempio la sporcizia negli interni).
Tipo 2: consente l'uso in interni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono un grado di protezione contro oggetti estranei (quale ad esempio la sporcizia) e l'ingresso di acqua (gocciolamenti o spruzzi di lieve entità).
Tipo 3: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione contro oggetti estranei (quale ad esempio la polvere portata dal vento) e l'ingresso di acqua (ad esempio pioggia o neve). I contenitori che soddisfano i requisiti NEMA 3 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 3R: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori principalmente forniscono una protezione ingresso contro l'acqua (ad esempio pioggia, neve o grandine). I contenitori che soddisfano i requisiti NEMA 3 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 4: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione da oggetti estranei (ad esempio sporcizia e polvere portata dal vento) e dall'ingresso di acqua (ad esempio pioggia, grandine o neve insieme a schizzi d'acqua e acqua incanalata). I contenitori che soddisfano i requisiti NEMA 3 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 6: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione da oggetti estranei (ad esempio sporcizia e polvere portata dal vento) e dall'ingresso di acqua (ad esempio pioggia, grandine o neve insieme a schizzi d'acqua e acqua incanalata). I contenitori che soddisfano i requisiti NEMA 4 offrono la protezione contro la formazione esterna di ghiaccio.
Tipo 6P: consente l'uso in interni o esterni e offre il grado di protezione contro l'accesso in parti pericolose. I contenitori offrono una protezione contro oggetti solidi (quale ad esempio la polvere portata dal vento) e l'ingresso di acqua (ad esempio acqua incanalata). I contenitori che soddisfano i requisiti NEMA 6P offrono anche la protezione contro l'acqua quando vengono immersi a profondità limitate.
Tipo 13: i contenitori che soddisfano i requisiti del tipo 13 sono ideali per ambienti difficili. I contenitori possono essere utilizzati all'interno e fornire protezione contro l'accesso a parti pericolose. Offrono una protezione contro oggetti solidi, come ad esempio sporcizia, sporcizia portata dal vento, fibre e pelucchi. Offrono un livello di protezione da gocciolamento e spruzzi d'acqua e da altri liquidi quali ad esempio spruzzi, infiltrazione e schizzi di olio e refrigeranti non corrosivi.

Gli interruttori di fine corsa 914CE non sono dispositivi di arresto di emergenza o di sicurezza. Non devono essere utilizzati in dispositivi, applicazioni e ambienti in cui potrebbero verificarsi lesioni a seguito del malfunzionamento del prodotto.

cURus, CE

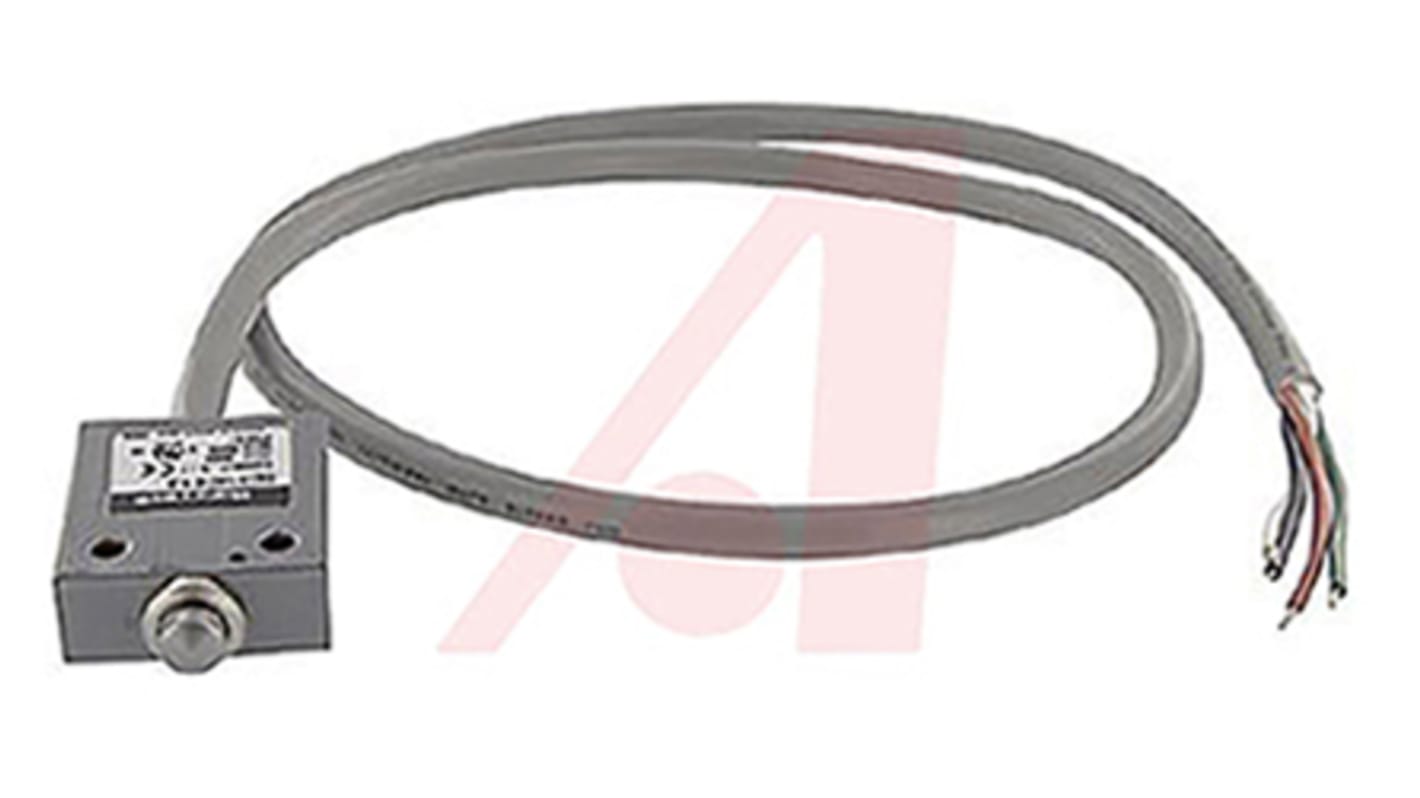

914CE1-3 è un interruttore di fine corsa unipolare e a doppia corsa (SPDT) con attivazione a scatto. È dotato di un contatto normalmente chiuso (NC) e un contatto normalmente aperto (NA). Dotato di contatti in argento di serie.

Questo interruttore di fine corsa è dotato di un attuatore con pulsante superiore e di un cavo UL lungo 3 piedi.

Il 914CE1-3 ha una forza di azionamento 12,2 Nm o 2,75 in-lb. Precorsa di 1,8 mm e gamma di corsa extra di 3 mm.

UL, CSA.
