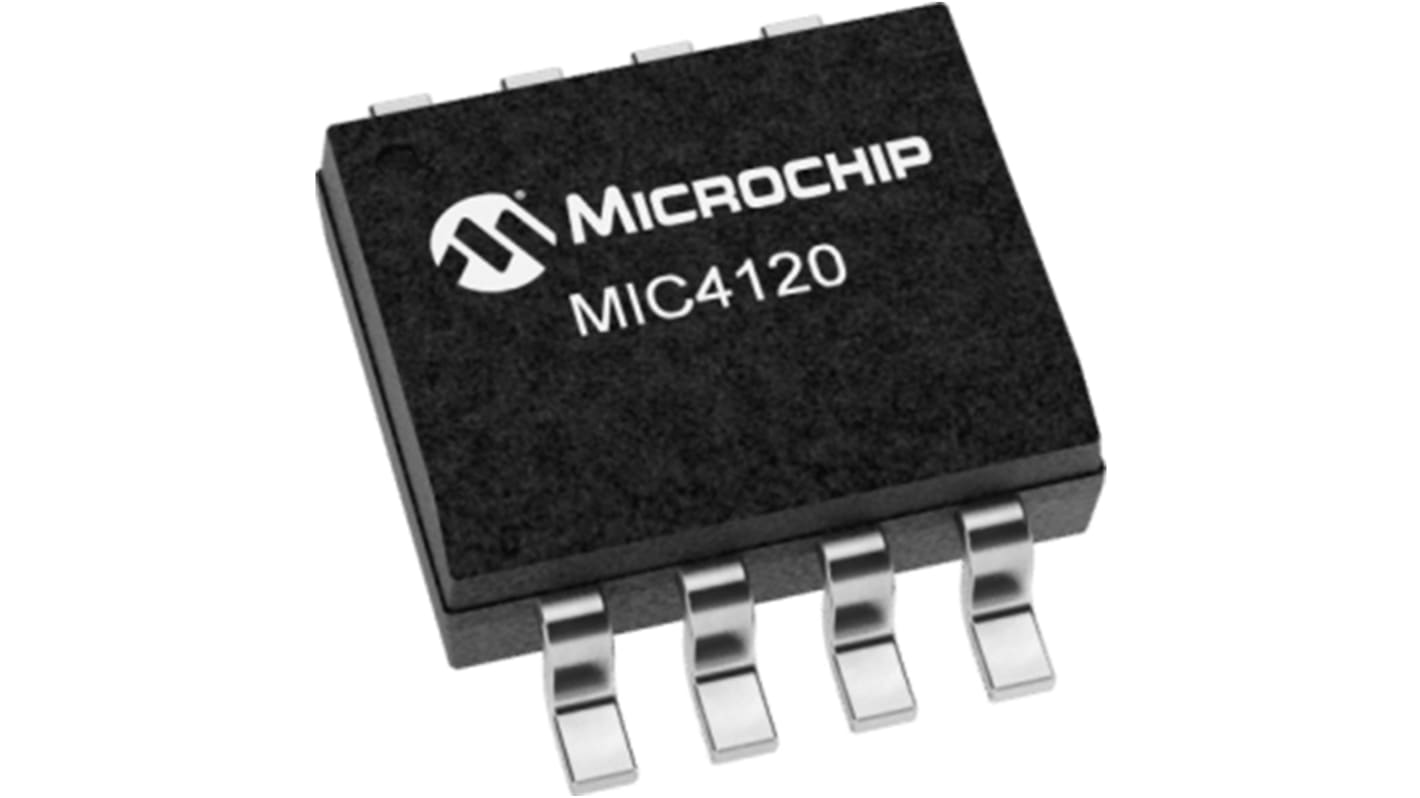

Driver gate MOSFET MIC4120YME, CMOS, TTL, 6 A, 20V, SOIC, 8-Pin

I driver MOSFET MIC4120 e MIC4129 sono robusti, efficienti e facili da usare. Il modello MIC4129 è un driver invertente, mentre il modello MIC4120 è un driver non invertente. I modelli MIC4120 e MIC4129 sono versioni ottimizzate di MIC4420 e MIC4429.

Tempi di salita e discesa abbinati di 25 ns
Corrente di uscita di picco elevata a 6 A
Ampia gamma di funzionamento da 4,5 V a 20 V
Struttura CMOS
Protezione latch-up: resiste a >200 mA di corrente inversa
L'ingresso logico resiste a swing negativo fino a 5 V
Tempi di salita e discesa abbinati di 25 ns
Corrente di uscita di picco elevata a 6 A
Ampia gamma di funzionamento da 4,5 V a 20 V
Azionamento del carico capacitivo elevato di 10.000 pF
Tempo ritardato basso di 55 ns
Ingresso logico alto per qualsiasi tensione da 2,4 V a VS
Bassa capacità di ingresso equivalente 6 pF
La bassa corrente di alimentazione è di 450 μA con 1 ingresso logico
La bassa impedenza di uscita è 2,5 Ω
Tensione di uscita oscillante entro 25 mV di massa o VS
Contenitore tampone esposto sul retro esposto che riduce il calore
ePad SOIC-8L (θJA = 58 °C/W)
3 mm x 3 mm MLF®-8L (θJA = 60 °C/W)
