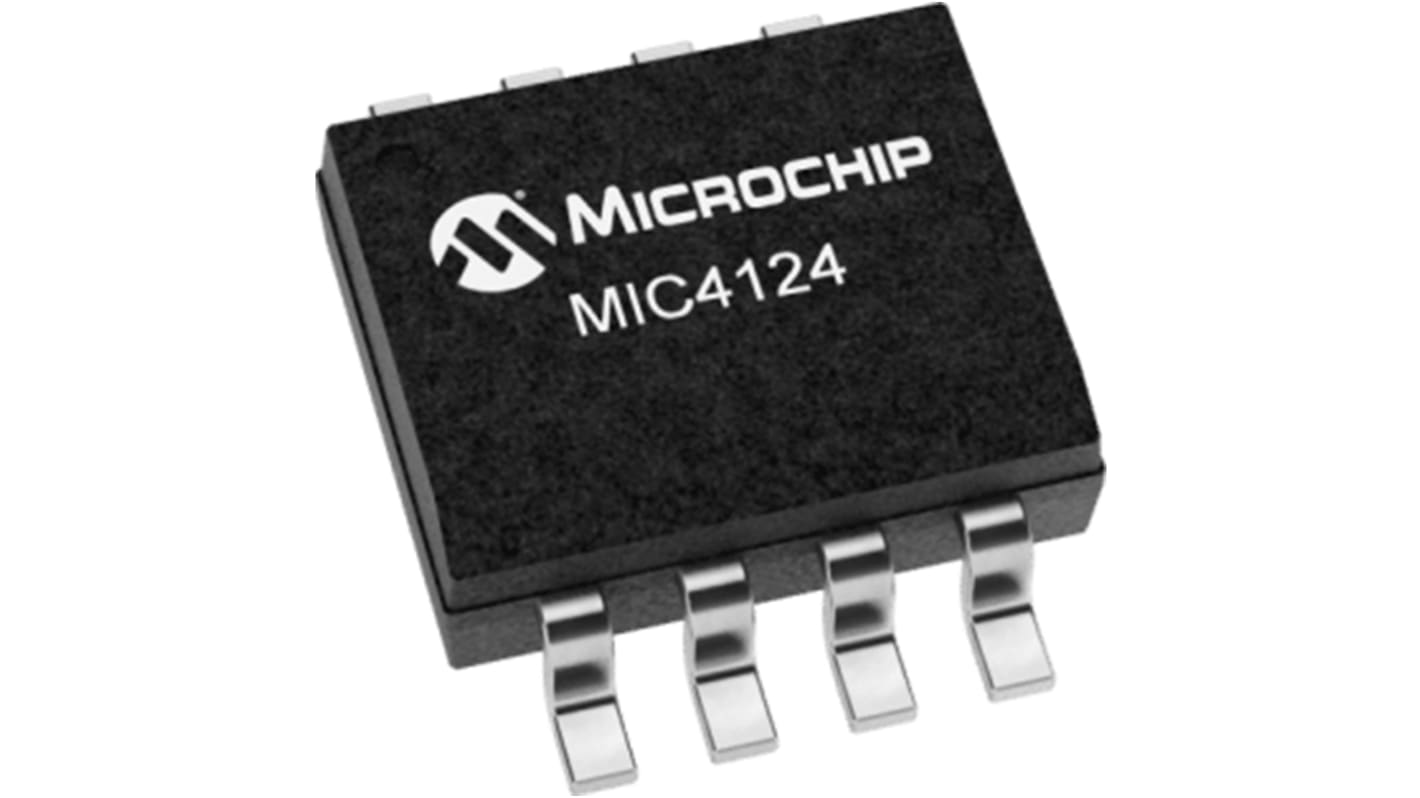

Driver gate MOSFET MIC4124YME, TTL, 3 A, 20V, SOIC, 8-Pin

La famiglia MIC4123/4124/4125 comprende driver di buffer/driver/MOSFET BiCMOS/DMOS altamente affidabili. Sono versioni con corrente di uscita più elevata del MIC4126/4127/4128, ovvero versioni ottimizzate di MIC4426/4427/4428. Tutte e tre le famiglie hanno pin compatibili.

Struttura DMOS bipolare/CMOS/DMOS affidabile e a bassa potenza
Protezione latch-up resiste a >200mA di corrente inversa
L'ingresso logico resiste a swing fino a -5 V
Corrente di uscita di picco elevata a 3 A
Ampia gamma di funzionamento da 4,5 V a 20 V
Attiva una capacità di 1800 pF in 25 ns
Struttura DMOS bipolare/CMOS/DMOS affidabile e a bassa potenza
Protezione latch-up resiste a >200mA di corrente inversa
L'ingresso logico resiste a swing fino a -5 V
Corrente di uscita di picco elevata a 3 A
Ampia gamma di funzionamento da 4,5 V a 20 V
Attiva una capacità di 1800 pF in 25 ns
Breve tempo di ritardo di <50 ns
Tempi di ritardo coerenti con variazione della tensione di alimentazione
Tempi di salita discesa abbinati
Bassa capacità d'ingresso a 6 pF equivalente
Bassa corrente di alimentazione
3,5mA con ingresso 1 logico
350 μA con ingresso 0 logico
Bassa impedenza di uscita di 2,3 Ω
