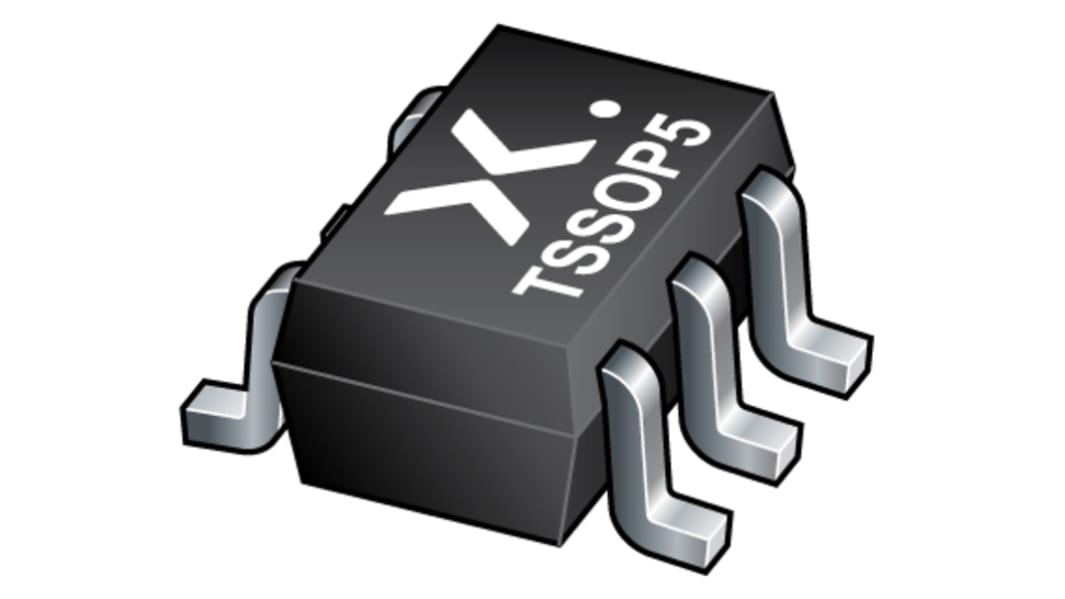

Gate logico 74LVC1G86GW,125 1 XOR Nexperia, 2 in, 5.5V Ingresso trigger di Schmitt, 1.65 V, 5 Pin, TSSOP
- Codice RS:
- 152-3698
- Codice costruttore:
- 74LVC1G86GW,125
- Costruttore:
- Nexperia
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 100 unità*
4,80 €
(IVA esclusa)
5,90 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 5100 unità in spedizione dal 29 giugno 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 100 - 200 | 0,048 € | 4,80 € |
| 300 - 500 | 0,046 € | 4,60 € |
| 600 - 1100 | 0,044 € | 4,40 € |
| 1200 - 2400 | 0,036 € | 3,60 € |
| 2500 + | 0,036 € | 3,60 € |
*prezzo indicativo
- Codice RS:
- 152-3698
- Codice costruttore:
- 74LVC1G86GW,125
- Costruttore:
- Nexperia
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Nexperia | |
| Tipo prodotto | Gate logico | |
| Funzione logica | XOR | |
| Tipo montaggio | Superficie | |
| Numero elementi | 1 | |
| Numero ingressi per gate | 2 | |
| Ingresso trigger di Schmitt | Sì | |
| Tipo di package | TSSOP | |
| Numero pin | 5 | |
| Famiglia logica | 74LVC | |
| Tipo di ingresso | CMOS | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita ad alto livello | -32mA | |
| Ritardo di propagazione massimo @ CL | 5.5ns | |
| Temperatura massima di funzionamento | 125°C | |
| Standard/Approvazioni | No | |
| Tensione massima di alimentazione | 5.5V | |
| Lunghezza | 2.25mm | |
| Altezza | 1mm | |
| Tensione minima di alimentazione | 1.65V | |
| Corrente massima di uscita a basso livello | 32mA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Nexperia | ||
Tipo prodotto Gate logico | ||
Funzione logica XOR | ||
Tipo montaggio Superficie | ||
Numero elementi 1 | ||
Numero ingressi per gate 2 | ||
Ingresso trigger di Schmitt Sì | ||
Tipo di package TSSOP | ||
Numero pin 5 | ||
Famiglia logica 74LVC | ||
Tipo di ingresso CMOS | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita ad alto livello -32mA | ||
Ritardo di propagazione massimo @ CL 5.5ns | ||
Temperatura massima di funzionamento 125°C | ||
Standard/Approvazioni No | ||
Tensione massima di alimentazione 5.5V | ||
Lunghezza 2.25mm | ||
Altezza 1mm | ||
Tensione minima di alimentazione 1.65V | ||
Corrente massima di uscita a basso livello 32mA | ||
Standard automobilistico No | ||
Gate EXCLUSIVE-OR a 2 ingressi. 74LVC1G86 fornisce la funzione EXCLUSIVE-OR a 2 ingressi. Gli ingressi possono essere azionati da dispositivi a 3,3 V o a 5 V. Queste caratteristiche consentono l'utilizzo di questi dispositivi in ambiente misto a 3,3 V e a 5 V.. Questo dispositivo è completamente specificato per le applicazioni di spegnimento parziale utilizzando IOFF. I circuiti IOFF disabilitano l'uscita, evitando il danneggiamento da inversione di corrente attraverso il dispositivo quando è spento.
Ampia gamma di tensioni di alimentazione da 1,65 V a 5,5 V
Elevata immunità ai disturbi
CMOS a basso consumo energetico
Le prestazioni di latch-up superano i 250 mA
Interfaccia diretta con livelli TTL
Gli ingressi accettano tensioni fino a 5 V
Più opzioni di contenitore
