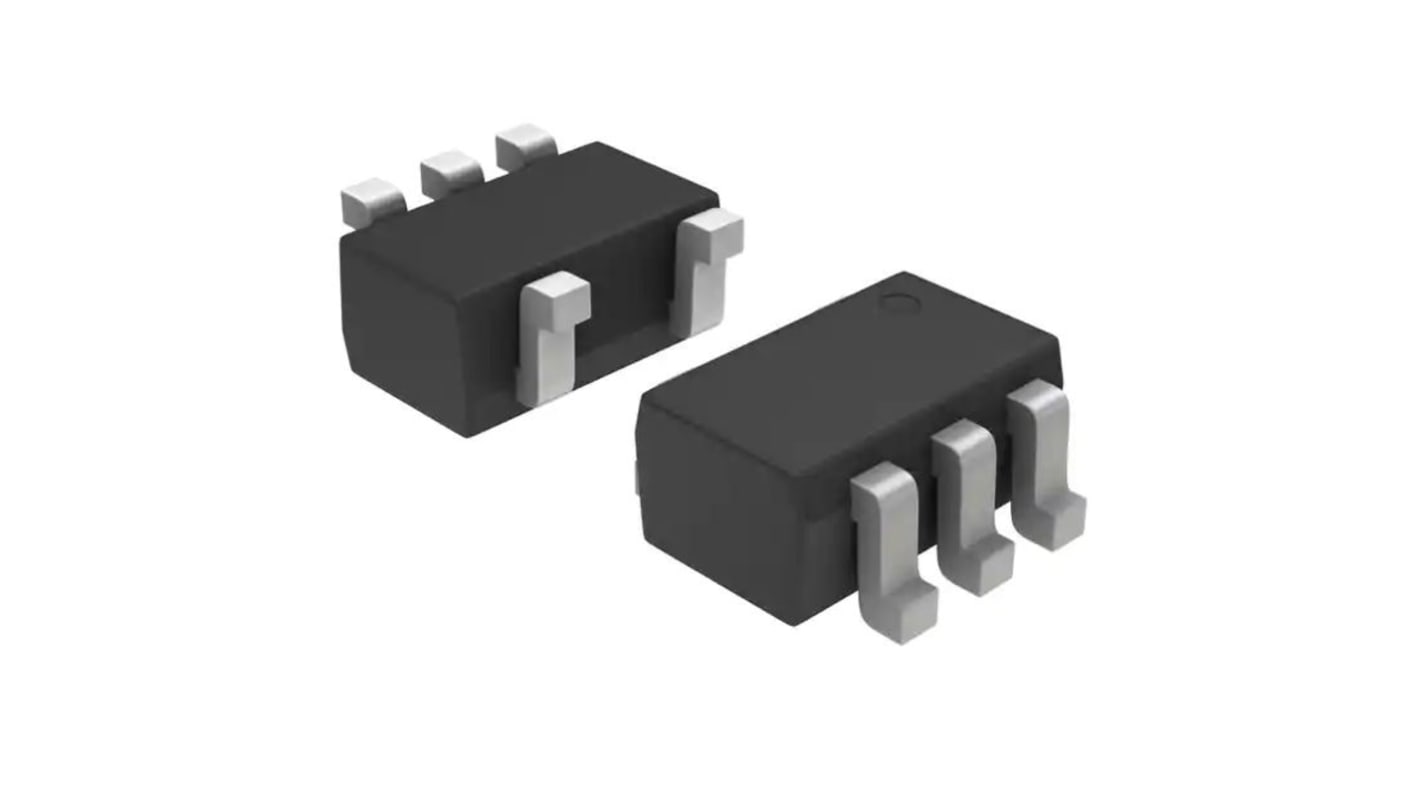

Gate logico 1 AND onsemi, 1 in, 5.5 V, 2 V, 5 Pin, SOT-353

Il MC74VHC1GT08 è un gate E ingresso CMOS avanzati ad alta velocità a 2 ingressi e fabbricato con tecnologia CMOS a gate in silicio....... Il modello è un gate Advanced ad alta velocità Consente un funzionamento ad alta velocità simile all'equivalente TTL Schottky bipolare, mantenendo al contempo una bassa dissipazione di potenza CMOS. Il circuito interno è composto da tre stadi, tra cui un'uscita buffer che fornisce un'elevata immunità ai disturbi e un'uscita stabile. L'ingresso del dispositivo è compatibile con soglie di ingresso di tipo TTL e l'uscita ha un'oscillazione completa di uscita di livello CMOS da 5 V. La circuiteria di protezione in ingresso su questo dispositivo consente una tolleranza di sovratensione sull'ingresso, consentendo al dispositivo di essere utilizzato come traslatore di livello logico da logica CMOS da 3 V a logica CMOS da 5 V o da logica CMOS da 1,8 V a logica CMOS da 3 V mentre opera sull'alimentatore ad alta tensione. La struttura di ingresso MC74VHC1GT08 fornisce protezione quando vengono applicate tensioni fino a 7 V, indipendentemente dalla tensione di alimentazione. Ciò consente di utilizzare il MC74VHC1GT08 per interfacciare circuiti da 5 V a circuiti da 3 V. Le strutture di uscita forniscono anche protezione quando Vcc = 0 V. Queste strutture di ingresso e di uscita contribuiscono a prevenire la distruzione del dispositivo causata da una mancata corrispondenza della tensione di alimentazione - tensione di ingresso/uscita, batteria di riserva, inserimento a caldo, ecc.
