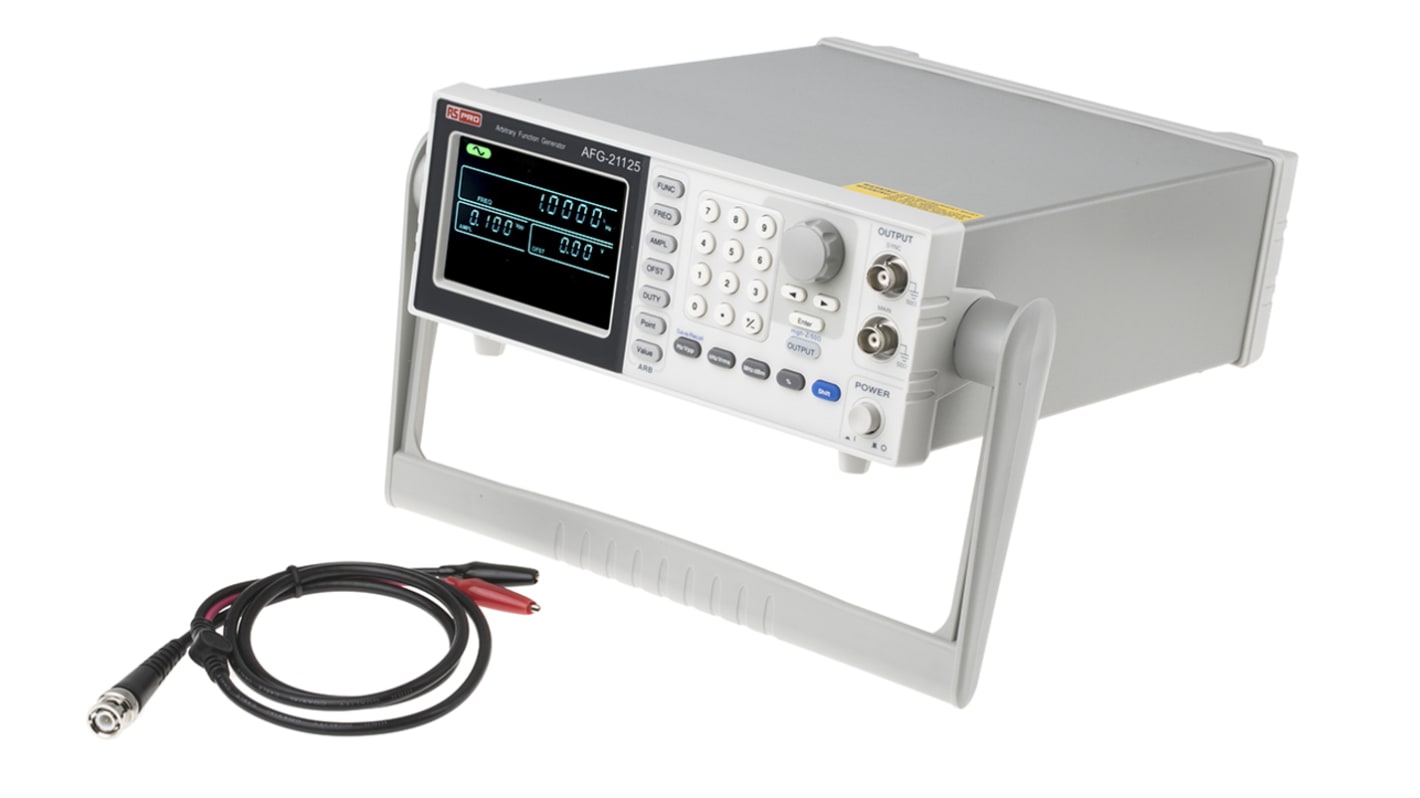

Contatore e generatore di funzioni RS PRO, 25MHz max., mod. FM, Cert. ISO

I dispositivi AFG-21000/AFG-21100 di RS Pro utilizzano la sintesi diretta digitale (DDS) per generare segnali a frequenze precise grazie a un esclusivo meccanismo di sincronizzazione e accesso alla memoria. Offrono una precisa sorgente di segnale che copre l'uscita delle forme d'onda sinusoidali, quadre (a impulsi), rampa (triangolari), rumore e arbitrarie. La frequenza di campionamento da 20 MSa/s, la risoluzione verticale a 10 bit e la memoria di 4 kpts delle serie AFG-21000/AFG-21100 offrono agli utenti un ambiente flessibile in cui è possibile creare una specifica uscita di forme d'onda in base alle necessità. La gamma di applicazione di questi strumenti facili da usare è molto estesa grazie alla risoluzione da 0,1 Hz delle forme d'onda sinusoidali, quadre e triangolari e al duty cycle regolabile nell’intervallo 1% ∼ 99% per la forma d'onda quadra (a impulsi). I singoli modelli AFG-2000/AFG-2100 si differenziano tra loro per la banda di frequenza, inoltre i modelli AFG-2100 dispongono delle funzioni ausiliari di modulazione AM/FM/FSK, scansione e contatore di frequenza.

Forme d'onda sinusoidali, quadre, triangolari, rumore e arbitrarie
Risoluzione da 0,1 Hz delle forme d'onda sinusoidali, quadre e triangolari
Frequenza di campionamento di 20 MSa/s, risoluzione verticale a 10 bit e memoria di 4 kpts
Duty cycle regolabile 1% ∼ 99% per la forma d'onda quadra
Impostazione dei parametri della forma d'onda tramite digitazione su tastiera numerica e manopola
Informazioni su ampiezza, offset c.c. e altre impostazioni chiave visualizzate contemporaneamente sul display LCD da 3,5"
Interfaccia dispositivo USB per controllo remoto e modifica della forma d'onda
Software per modifica della forma d'onda arbitraria su PC
Contatore di frequenza, scansione e modulazione AM/FM/FSK (solo modelli AFG-21100)

Settore della formazione
Industriale di base

Cavo di alimentazione, puntale, guida rapida, CD del manuale utente

Gamma di generatori di funzioni arbitrarie di alta qualità RS Pro. Le gamme professionali AFG-21000 e 21100 sono generatori di segnale DDS (Direct Digital Synthesis) che coprono un'ampia gamma di uscite come sinusoidali, a rampa, quadrate, rumorose e forme d'onda arbitrarie 20MSa/s. Questo generatore di funzioni RS Pro è dotato di un display LCD da 3,5 pollici che è chiaro e facile da leggere e offre risultati affidabili e precisi quando è importante. Questo strumento facile da usare è dotato di un'alta risoluzione e duty cycle regolabile, che lo rende ultra versatile e adatto per un'ampia gamma di applicazioni offrendo una sorgente di segnale precisa e conveniente.

Questo generatore di funzioni arbitrarie RS Pro di alta qualità è uno strumento facile da usare e versatile che può essere utilizzato in un'ampia varietà di applicazioni
La gamma offre 3 bande di frequenza di 0,1 Hz - 5/12/25 MHz con una risoluzione di 0,11 Hz che offre uscite di forma d'onda sinusoidale, quadra, rampa, rumore e forme d'onda arbitrarie
Ampio display LCD da 3,5 pollici per una facile visualizzazione dei risultati e una chiara visualizzazione dei parametri delle forme d'onda digitali
Ampiezza, offset DC sul display LCD possono essere visualizzate contemporaneamente altre informazioni sull'impostazione dei tasti
La gamma di dispositivi offre una velocità di campionamento di 20MSa/s, risoluzione verticale a 10 bit e memoria a punti 4K per forme d'onda arbitrarie
Duty cycle regolabile 1% - 99% per la forma d'onda quadra
Le impostazioni dei parametri delle forme d'onda possono essere immesse tramite un tastierino numerico e la selezione del trigger incorporata
Funzioni di modulazione, scansione e contatore di frequenza AM/FM/FSK (solo AFG-21105/21112/21125)
Il generatore è dotato di un'interfaccia dispositivo USB per il controllo remoto e la modifica delle forme d'onda per ulteriori funzionalità
Software gratuito per la modifica di forme d'onda arbitrarie disponibile per il download (vedere la sezione Technical Reference per il download del file .zip)

I generatori e contatori di funzioni sono un tipo di dispositivo di misurazione e prova utilizzato per generare vari tipi di forme d'onda elettriche su un'ampia gamma di frequenze. Sono disponibili con canale singolo o doppio e possono essere dotati di un'ampia gamma di tipi di interfaccia, tra cui LAN, Bluetooth, USB e molto altro ancora. I generatori di funzioni e i contatori sono comunemente utilizzati come generatori di segnale in aree quali:

Prodotti audio caratteristiche di frequenza misurazione
Segnale a impulsi come segnale di attivazione o di sincronizzazione per test di prodotti elettronici
Simulazione del rumore degli impulsi
Segnale di clock di riferimento di un dispositivo elettronico
Simulazione del segnale di vibrazione
Simulazione del rumore per laboratori didattici sui sistemi di comunicazione

Sono spesso utilizzati in aree quali:

Test elettronico integrato
Istituti di istruzione
Sistemi integrati
Circuiti digitali
Elaborazione del segnale analogico
Laboratori

Le forme d'onda sinusoidali, quadrate, a rampa, a rumore e arbitrarie sono i tipi di frequenze che possono essere generate da questa gamma di generatori di funzioni RS Pro.

La gamma AFG-21000 è fornita con: Cavo di alimentazione, puntale, manuale di istruzioni
La gamma AFG-21100 viene fornita con: Cavo di alimentazione, puntale x2, manuale di istruzioni
