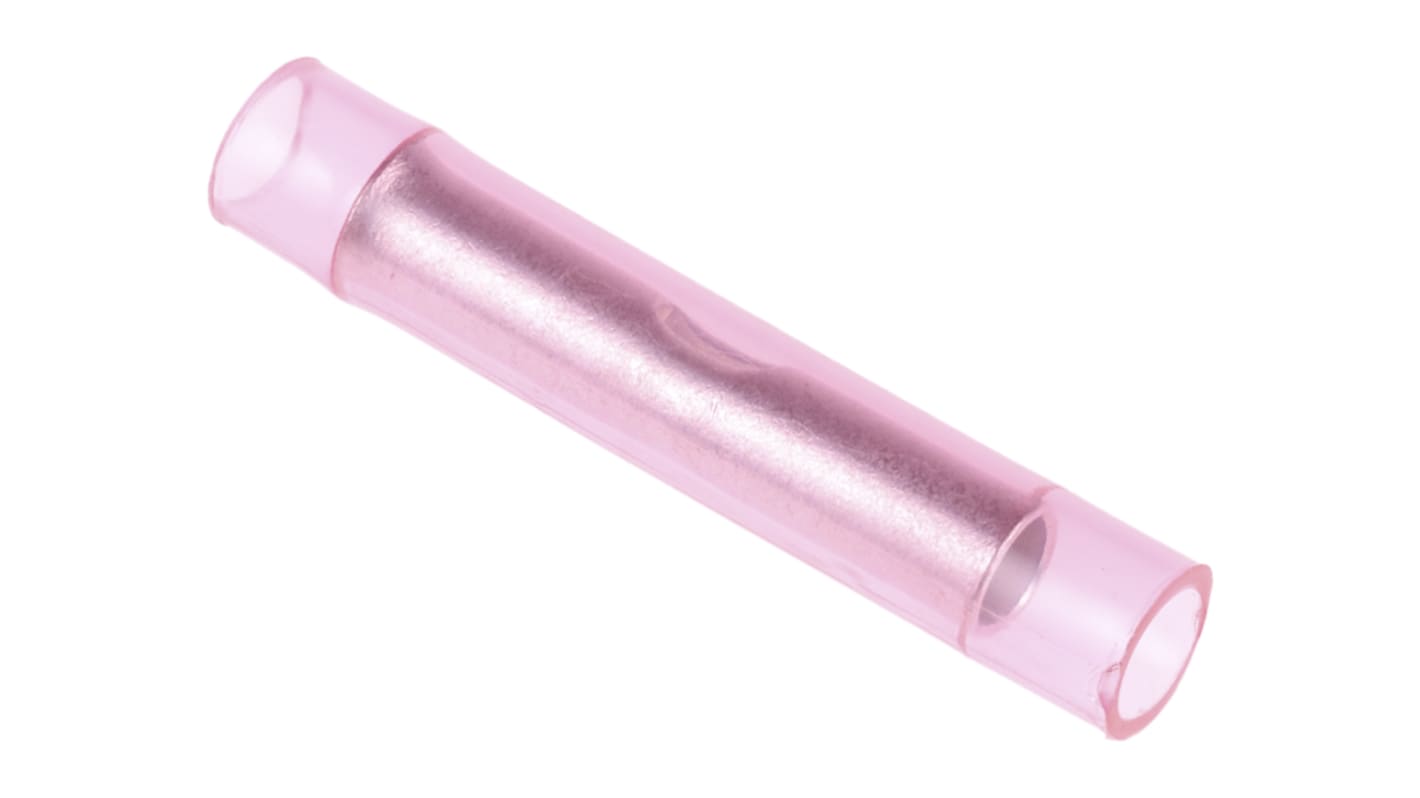

Connettore di giunzione filo RS PRO WBNY A libro, Isolato Rosso Stagno 16 AWG
- Codice RS:
- 267-3997
- Costruttore:
- RS PRO
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 100 unità*
19,60 €
(IVA esclusa)
23,90 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 300 unità in spedizione dal 31 agosto 2026
- Più 45.300 unità in spedizione dal 31 agosto 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 100 - 400 | 0,196 € | 19,60 € |
| 500 - 2400 | 0,183 € | 18,30 € |
| 2500 - 4900 | 0,169 € | 16,90 € |
| 5000 - 9900 | 0,155 € | 15,50 € |
| 10000 + | 0,147 € | 14,70 € |
*prezzo indicativo
- Codice RS:
- 267-3997
- Costruttore:
- RS PRO
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | RS PRO | |
| Tipo prodotto | Connettore di giunzione filo | |
| Tipo di giunzione | A libro | |
| Lunghezza complessiva | 31mm | |
| Diametro | 4mm | |
| Dimensione minima filo mm² | 0.5mm² | |
| Dimensione minima filo AWG | 22AWG | |
| Isolamento | Isolato | |
| Dimensione massima filo AWG | 16AWG | |
| Dimensione massima filo mm² | 1.5mm² | |
| Colore | Rosso | |
| Materiale di isolamento | Nylon | |
| Serie | WBNY | |
| Materiale contatti | Rame | |
| Placcatura contatti | Stagno | |
| Standard/Approvazioni | ANSI/ESD S20.20:2014 and BS EN 61340-5-1:2007, 2011/65/EU and 2015/863 | |
| Seleziona tutto | ||
|---|---|---|
Marchio RS PRO | ||
Tipo prodotto Connettore di giunzione filo | ||
Tipo di giunzione A libro | ||
Lunghezza complessiva 31mm | ||
Diametro 4mm | ||
Dimensione minima filo mm² 0.5mm² | ||
Dimensione minima filo AWG 22AWG | ||
Isolamento Isolato | ||
Dimensione massima filo AWG 16AWG | ||
Dimensione massima filo mm² 1.5mm² | ||
Colore Rosso | ||
Materiale di isolamento Nylon | ||
Serie WBNY | ||
Materiale contatti Rame | ||
Placcatura contatti Stagno | ||
Standard/Approvazioni ANSI/ESD S20.20:2014 and BS EN 61340-5-1:2007, 2011/65/EU and 2015/863 | ||
- Paese di origine:
- TW
Confezione piccola
Per unità, codice RS: 267-3997
Confezione grande
Codice RS: 270-7672
Splice per boccole per finestre isolate RS PRO
Da RS PRO, una selezione di boccole isolate o connettori di testa progettati per la crimpatura di cavi elettrici. I terminali a forma di tubo fungono da giunzione per cavi senza bisogno di saldature, consentendo alla corrente elettrica di fluire in modo sicuro da un filo all'altro. Progettato professionalmente con materiali di alta qualità, la gamma di terminali di giunzione di testa RS PRO viene utilizzata per riparare, modificare o allungare i circuiti elettrici.
La gamma RS PRO di terminali a crimpare isolati a punta sono facili da terminare, una volta che il filo è stato spogliato è sufficiente guidare i fili in ciascuna estremità del tubo di rame e crimpare utilizzando un utensile adatto. Il collegamento elettrico a compressione fornisce una buona resistenza alla trazione mantenendo il massimo contatto con il filo. Realizzati in rame di alta qualità con un isolamento in vinile o nylon con codice colore, la serie RS PRO di terminali a giunto è un'aggiunta essenziale al kit di utensili di qualsiasi elettricista.
Caratteristica speciale - Finestra di visualizzazione
Questa gamma di terminali a crimpare isolati RS PRO è dotata di una finestra o di un foro di visualizzazione al centro del corpo della boccola. Questa caratteristica speciale fornisce all'utente una chiara indicazione visiva che una crimpatura è stata eseguita correttamente.
Codice colore
Il manicotto per terminali o connettori isolati è codificato a colori per facilitare l'identificazione delle dimensioni del filo. I colori dei connettori si riferiscono a una gamma di fili che il terminale può accettare. Le misure possono essere indicate in CSA (area di sezione trasversale) o AWG (American Wire Gauge)
• Rosso 0,5 - 1,0 mm2 o 22-18 AWG
• Blu 1,5 - 2,5 mm2 o 16-14 AWG
• Giallo 2,5 - 6,5 mm2 or12-10 AWG
Caratteristiche e vantaggi
• Finestra di visualizzazione/foro di visualizzazione per una buona identificazione della crimpatura
• Tubo in rame stagnato
• Ampio intervallo di temperatura da -20 °C a +105 °C
• Materiale isolante in nylon di alta qualità
• Codice colore per una facile identificazione delle dimensioni del filo
• Facile da crimpare con un utensile a cricchetto.
• Terminazione Durable e affidabile
• Estremamente conveniente
Applicazioni
I terminali isolati esistono da molti anni, hanno origine dalla necessità di un metodo senza saldature per terminare il cablaggio nelle apparecchiature militari. Le crimpature a giunto sono utilizzate in un'ampia gamma di applicazioni industriali, commerciali e domestiche. Possono essere trovati quasi ovunque sia richiesto un collegamento elettrico. Alcuni dei più comuni sono
• Sistemi di controllo industriale
• Settore automobilistico e dei trasporti
• Saldatura a macchina
• Apparecchiature elettriche ed elettroniche
• Elettrodomestici commerciali e domestici
