- Codice RS:
- 510-4876
- Costruttore:
- RS PRO
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
47 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 sacchetto di 50
7,20 €
(IVA esclusa)
8,78 €
(IVA inclusa)
Per Borse | Per Borsa | Per unità* |
1 - 4 | 7,20 € | 0,144 € |
5 - 24 | 6,10 € | 0,122 € |
25 + | 5,41 € | 0,108 € |
*prezzo indicativo |
- Codice RS:
- 510-4876
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

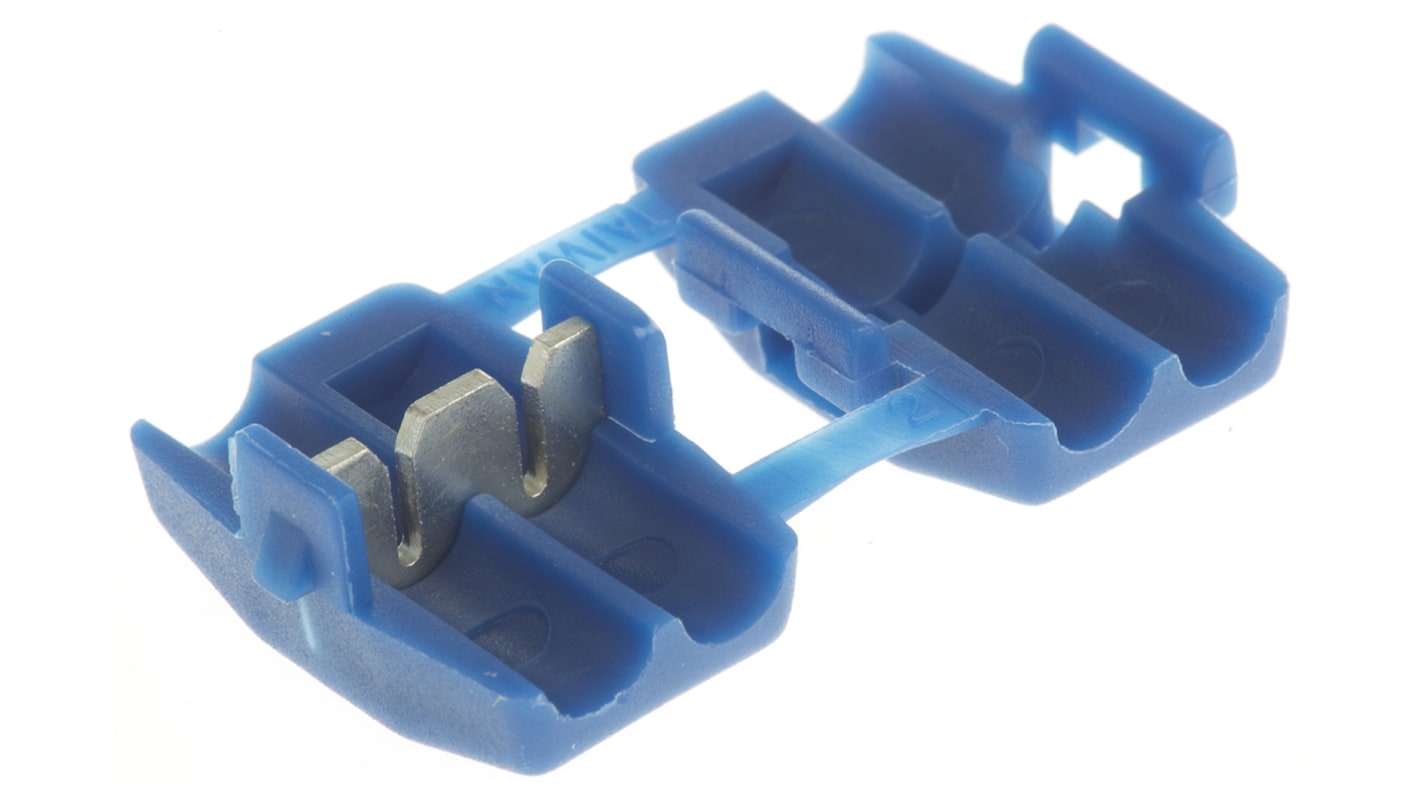

Connettori RS Pro IDC per giunzione
Gamma RS Pro di connettori di giunzione per fili IDC a giunzione rapida realizzati in ottone con isolamento in nylon con codice colore. Queste giunzioni rapide forniscono un metodo di collegamento del filo semplice e rapido. La giunzione viene semplicemente posizionata sul filo esistente, si inserisce il filo aggiuntivo e il blocco crimpato può essere crimpato con la pinza. Queste giunzioni rapide IDC sono disponibili per i collegamenti con fili in linea e T-tap e accettano fili e linguette di varie dimensioni.
Le opzioni del connettore Spice includono:
531-352 - maschio, blu, da 18 a 14 AWG
125-1943 - maschio, nero, da 26 a 24 AWG
531-368 - maschio a T, blu, da 18 a 14 AWG
510-4810 - maschio, rosso, da 20 a 18 AWG
510-4826 - maschio, giallo, da 12 a 10 AWG
510-4832 - maschio a T, rosso, da 20 a 18 AWG
510-4854 - maschio a T, giallo, 12 AWG
510-4860 - maschio, blu, rosso, da 16 a 14 AWG
510-4876 - maschio, blu, da 18 a 14 AWG
510-4898 - maschio, rosso, da 20 a 18 AWG
510-4911 - maschio, blu, 18 to14 AWG
510-5330 - maschio, blu, da 18 a 14 AWG
510-5346 - maschio a T, blu, da 18 a 14 AWG
510-8755 - maschio, bianco, da 18 a 14 AWG
Le opzioni del connettore Spice includono:
531-352 - maschio, blu, da 18 a 14 AWG
125-1943 - maschio, nero, da 26 a 24 AWG
531-368 - maschio a T, blu, da 18 a 14 AWG
510-4810 - maschio, rosso, da 20 a 18 AWG
510-4826 - maschio, giallo, da 12 a 10 AWG
510-4832 - maschio a T, rosso, da 20 a 18 AWG
510-4854 - maschio a T, giallo, 12 AWG
510-4860 - maschio, blu, rosso, da 16 a 14 AWG
510-4876 - maschio, blu, da 18 a 14 AWG
510-4898 - maschio, rosso, da 20 a 18 AWG
510-4911 - maschio, blu, 18 to14 AWG
510-5330 - maschio, blu, da 18 a 14 AWG
510-5346 - maschio a T, blu, da 18 a 14 AWG
510-8755 - maschio, bianco, da 18 a 14 AWG
Caratteristiche e vantaggi:
Connettori SPICE isolati
Connettori di giunzione per fili IDC a giunzione rapida realizzati in ottone con isolamento in nylon con codice colore
La giunzione rapida fornisce un collegamento del filo semplice e rapido metodo
Fili di varie dimensioni
Valore elettrico massimo 105 °C 600 V.
Materiale del terminal: Bronzo fosforoso
Connettori di giunzione per fili IDC a giunzione rapida realizzati in ottone con isolamento in nylon con codice colore
La giunzione rapida fornisce un collegamento del filo semplice e rapido metodo
Fili di varie dimensioni
Valore elettrico massimo 105 °C 600 V.
Materiale del terminal: Bronzo fosforoso
Applicazioni tipiche:
Le crimpature per giunzioni sono utilizzate in un'ampia gamma di applicazioni industriali, commerciali e domestiche. I connettori di giunzione sono usati per realizzare giunzioni rapide o collegamenti con due o più pezzi di filo. Queste giunzioni sono normalmente crimpate o saldate in modo che la potenza condotta dal cavo sorgente al cavo successivo venga trasferita a un livello di conduttività non accettabile e prestazioni di resistenza pull-out. Possono essere presenti praticamente ovunque sia richiesto un collegamento elettrico. Alcuni dei più comuni sono
Sistemi di controllo industriale
Settore automotive e dei trasporti
Costruzione di macchinari
Apparecchiature elettriche ed elettroniche
Apparecchi commerciali ed elettrodomestici
Sistemi di controllo industriale
Settore automotive e dei trasporti
Costruzione di macchinari
Apparecchiature elettriche ed elettroniche
Apparecchi commerciali ed elettrodomestici
Domande frequenti
È disponibile una pinza a crimpare da utilizzare per la crimpatura dei connettori?
Qualsiasi pinza a crimpare a cricchetto di buona qualità o pinza progettata per terminali a crimpare è sufficiente. RS PRO offre una gamma di utensili affidabili e convenienti. Per le pinze a crimpare vedere i codici 241-4710, 445-611, 534-806 e 445-885.
Qual è la differenza tra pinze a crimpare isolate e non isolate?
Le pinze a crimpare non isolate vengono utilizzate per applicazioni generali, mentre le pinze a crimpare isolate sono state testate VDE fino a 1000 V e progettate per applicazioni dove è presente corrente elettrica.
Perché scegliere RS Pro?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Apprezzato dai tecnici di tutto il mondo, ogni parte di ciascun prodotto RS PRO è stata rigorosamente testata per gli standard industriali più impegnativi; viene conferito il sigillo di approvazione RS PRO se viene accertata l'eccezionale qualità, ciò significa che anche voi potete fidarvi.
È disponibile una pinza a crimpare da utilizzare per la crimpatura dei connettori?
Qualsiasi pinza a crimpare a cricchetto di buona qualità o pinza progettata per terminali a crimpare è sufficiente. RS PRO offre una gamma di utensili affidabili e convenienti. Per le pinze a crimpare vedere i codici 241-4710, 445-611, 534-806 e 445-885.
Qual è la differenza tra pinze a crimpare isolate e non isolate?
Le pinze a crimpare non isolate vengono utilizzate per applicazioni generali, mentre le pinze a crimpare isolate sono state testate VDE fino a 1000 V e progettate per applicazioni dove è presente corrente elettrica.
Perché scegliere RS Pro?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Apprezzato dai tecnici di tutto il mondo, ogni parte di ciascun prodotto RS PRO è stata rigorosamente testata per gli standard industriali più impegnativi; viene conferito il sigillo di approvazione RS PRO se viene accertata l'eccezionale qualità, ciò significa che anche voi potete fidarvi.
Specifiche
Attributo | Valore |
---|---|
Tipo di giunzione | Rubinetto |
Dimensione minima filo mm2 | 0.75mm² |
Dimensione cavo | 18 → 14 AWG |
Dimensione massima filo mm2 | 2.5mm² |
Lunghezza complessiva | 31mm |
Dimensione minima filo AWG | 18AWG |
Diametro | 17.5mm |
Dimensione massima filo AWG | 14AWG |
Isolamento | Isolato |
Colore | Blu |
Materiale di isolamento | Nylon |
Materiale contatto | Ottone |
