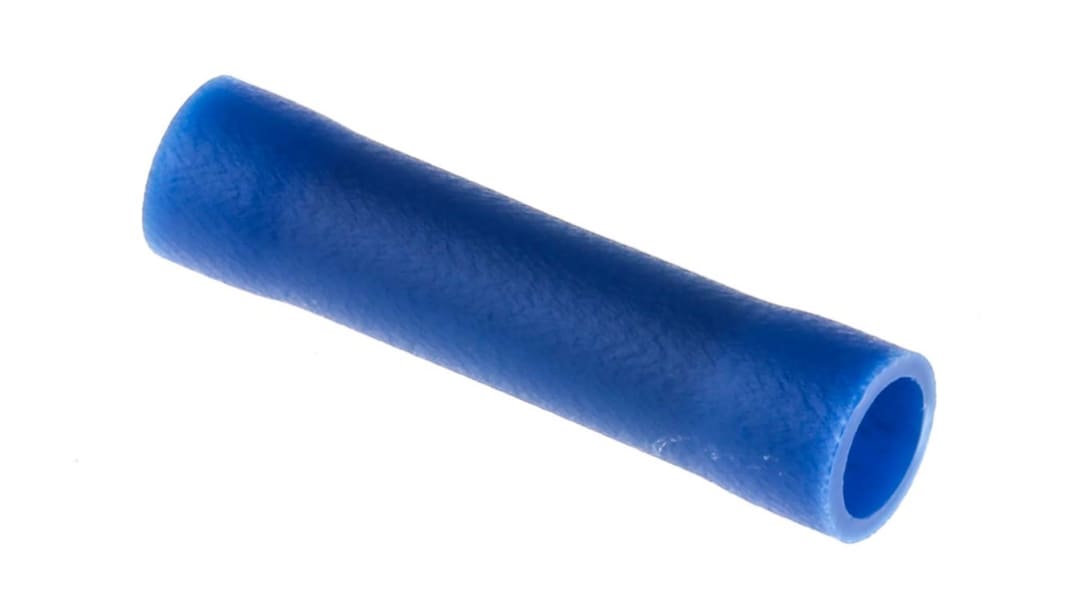

Connettore di giunzione RS PRO, Isolato, 16 → 14 AWG

Da RS Pro, una selezione di boccole isolate o connettori di testa progettati per la crimpatura di cavi elettrici. I terminali a forma di tubo fungono da giunto cavo senza saldatura e consentono il passaggio della corrente elettrica in modo sicuro da un cavo a un altro. Progettati in modo professionale utilizzando materiali di alta qualità, la gamma RS PRO di terminali con giunzione di testa viene usata per la riparazione, la modifica o l'allungamento di circuiti elettrici.

La gamma RS PRO di terminali isolati con giunzione di testa a crimpare è facile da terminare, una volta che il filo è stato spellato basta inserire i fili in ciascuna estremità del tubo di rame e crimpare utilizzando un apposito utensile. Il collegamento elettrico a compressione fornisce una buona resistenza alla trazione, mantenendo al contempo il massimo contatto con il filo. Realizzate in rame di elevata qualità con isolamento in vinile o nylon con codice colore, la serie RS PRO di terminali con giunzione di testa sono un'aggiunta essenziale per qualsiasi kit di utensili per elettricisti.

La guaina dei terminali isolati o connettori è provvista di codice colore per una facile identificazione della dimensione del filo. I colori dei connettori si riferiscono a una gamma di fili che il terminale può accettare. Le misure possono essere indicate sia in CSA (sezione) che AWG (American Wire Gauge)

• Mini giallo = 0,2 - 0,5 mm² o 26-22 AWG
• Rosso 0,5 - 1,0 mm² o 22-18 AWG
• Blu 1,5 - 2,5 mm² o 16-14 AWG
• Giallo 2,5 - 6,5 mm² o 12-10 AWG

• Tubo in rame stagnato
• Ampia gamma di temperatura, da -20 °C a 105 °C
• Materiale isolante in vinile o nylon di alta qualità (isolamento in nylon solo per terminali miniaturizzati gialli)
• Codice colore per una facile identificazione delle dimensioni del terminale
• Facile da crimpare utilizzando una pinza a cricchetto.
• Terminazione durevole e affidabile
• Estremamente conveniente

I terminali isolati sono in commercio da molti anni, sono nati dall'esigenza di un metodo di saldatura per terminare il cablaggio nelle apparecchiature militari. Le crimpature con giunzione di testa sono utilizzate in un'ampia gamma di applicazioni industriali, commerciali e domestiche. Possono essere presenti praticamente ovunque sia richiesto un collegamento elettrico. Alcuni dei più comuni sono:

• Sistemi di controllo industriale
• Settore automotive e dei trasporti
• Costruzione di macchinari
• Apparecchiature elettriche ed elettroniche
• Apparecchi commerciali ed elettrodomestici

Domande frequenti

È disponibile una pinza a crimpare da utilizzare per la crimpatura dei connettori di testa?
Qualsiasi pinza a crimpare a cricchetto di buona qualità o pinza progettata per terminali di testa è sufficiente. RS PRO offre una gamma di utensili affidabili e convenienti. Vedere il codice 534-806 .

Qual è la differenza tra pinze a crimpare isolate e non isolate?
Le pinze a crimpare non isolate vengono utilizzate per applicazioni generali, mentre le pinze a crimpare isolate sono state testate VDE fino a 1000 V e progettate per applicazioni dove è presente corrente elettrica.

Perché scegliere RS Pro?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Apprezzato dai tecnici di tutto il mondo, ogni parte di ciascun prodotto RS PRO è stata rigorosamente testata per gli standard industriali più impegnativi; viene conferito il sigillo di approvazione RS PRO se viene accertata l'eccezionale qualità, ciò significa che anche voi potete fidarvi.

UL (E125401)
