- Codice RS:
- 167-9758
- Codice costruttore:
- TNA24CC-HC00L / 192900-0498
- Costruttore:
- ITT Cannon
20 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
350 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
24,02 €
(IVA esclusa)
29,30 €
(IVA inclusa)
Unità | Per unità |
1 + | 24,02 € |
- Codice RS:
- 167-9758
- Codice costruttore:
- TNA24CC-HC00L / 192900-0498
- Costruttore:
- ITT Cannon
Documentazione Tecnica
Normative
- Paese di origine:
- HU
Dettagli prodotto

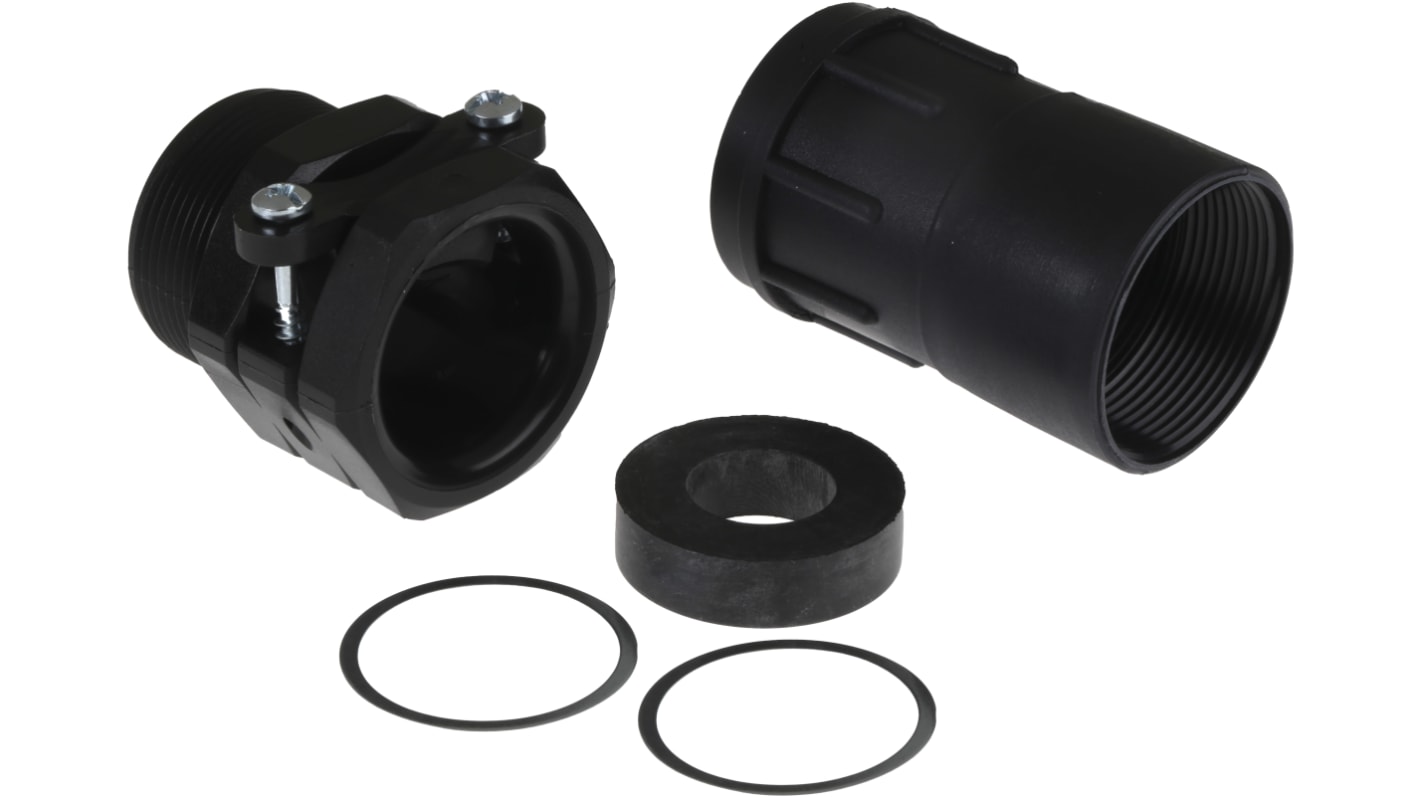

ITT Cannon Backshell
La calotta serie ITT Cannon Trident Neptune è un connettore circolare con 24 dimensioni calotta, apparecchiature di sigillatura del filo a membrana. Il corpo del connettore è realizzato in nylon nero con anello di accoppiamento in lega di rame nichelato e pin a baionetta in acciaio inox. Accetta varie combinazioni di contatti di segnale (13A) e potenza (30A).
Nettuno:
Basata sulla serie Trident Ringlok, la gamma Neptune combina contatti di potenza e di segnale. Ampiamente utilizzati nel settore automobilistico, marino e del controllo dei processi, sono dotati di un robusto sistema di accoppiamento a baionetta con combinazioni di connettori maschio/femmina standard e invertiti. È disponibile un'ampia gamma di accessori per calotte, alloggiamenti posteriori e tappi parapolvere. Per mantenere il grado di protezione IP67, la parte posteriore dei connettori è dotata di una guarnizione in gomma, forata all'inserimento del contatto. La guarnizione è tenuta in posizione da un anello a vite (come fornito) che può essere sostituito con il guscio posteriore della misura appropriata. Per mantenere il grado di protezione IP67, i diametri dell'isolamento del filo devono essere compresi nei seguenti diametri: Fili di segnale: Da 1,7 a 2,7 mm, fili di alimentazione: Da 2,7 mm a 4,0 mm. Il numero di contatti mostrati come potenza/segnale, ad esempio 2/13.
Nettuno:
Basata sulla serie Trident Ringlok, la gamma Neptune combina contatti di potenza e di segnale. Ampiamente utilizzati nel settore automobilistico, marino e del controllo dei processi, sono dotati di un robusto sistema di accoppiamento a baionetta con combinazioni di connettori maschio/femmina standard e invertiti. È disponibile un'ampia gamma di accessori per calotte, alloggiamenti posteriori e tappi parapolvere. Per mantenere il grado di protezione IP67, la parte posteriore dei connettori è dotata di una guarnizione in gomma, forata all'inserimento del contatto. La guarnizione è tenuta in posizione da un anello a vite (come fornito) che può essere sostituito con il guscio posteriore della misura appropriata. Per mantenere il grado di protezione IP67, i diametri dell'isolamento del filo devono essere compresi nei seguenti diametri: Fili di segnale: Da 1,7 a 2,7 mm, fili di alimentazione: Da 2,7 mm a 4,0 mm. Il numero di contatti mostrati come potenza/segnale, ad esempio 2/13.
Caratteristiche e vantaggi
Durata di 500 cicli di accoppiamento
Interfaccia completa e tenuta del cavo
Resistenza di isolamento di 5000Mohm
Temperatura d'esercizio compresa tra -55 °C e 105 °C.
Tensione d'esercizio fino a 250VAC RMS
Circuito stampato e contatti coassiali
Robusto e conveniente
Interfaccia completa e tenuta del cavo
Resistenza di isolamento di 5000Mohm
Temperatura d'esercizio compresa tra -55 °C e 105 °C.
Tensione d'esercizio fino a 250VAC RMS
Circuito stampato e contatti coassiali
Robusto e conveniente
Specifiche
Attributo | Valore |
---|---|
Lunghezza | 128.5mm |
- Codice RS:
- 167-9758
- Codice costruttore:
- TNA24CC-HC00L / 192900-0498
- Costruttore:
- ITT Cannon
