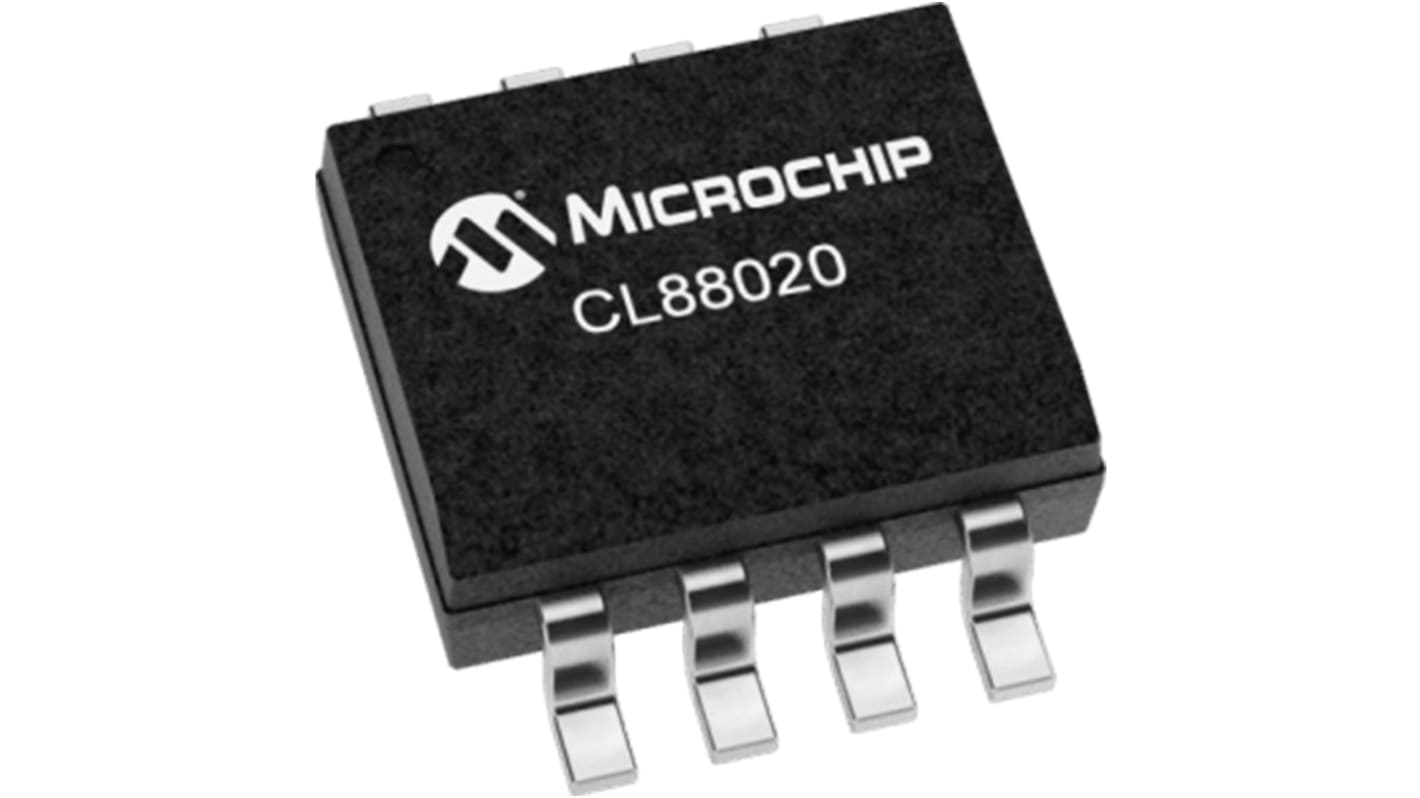

IC driver LED CL88020T-E/SE Microchip, 115mA out, 8.5W, 8 Pin SOIC

Il circuito integrato (IC) del driver LED CL88020 è costituito da un driver LED lineare sequenziale offline, ideato per fornire 8,5 W di alimentazione LED da una tensione di ingresso nominale di 120 V c.a. La serie CL88020 è progettata per azionare una lunga stringa di LED economici a bassa corrente direttamente dalla rete c.a. Un circuito di pilotaggio di base è costituito da un IC del driver LED CL88020 di Microchip Technology Inc., sei resistenze e un raddrizzatore a ponte. Opzionalmente, sono disponibili due - quattro componenti aggiuntivi per vari livelli di protezione da transienti, anche con un NTC a basso costo, per garantire una protezione contro le sovratemperature (OTP) a distanza.

Ottimizzato per tensione di ingresso nominale 120 V c.a.
120 V c.a. ±15% della tensione di ingresso
Concepito per una potenza di uscita di 8,5 W
Protezione da sovratemperatura programmabile
Fornisce una riduzione graduale nell'emissione luminosa con l'aumentare della temperatura
Fornisce una potenza di uscita abbastanza costante su variazioni della tensione di linea c.a.
Regolazione di linea tipica da –12% a +0%
Quattro spine con due resistenze di impostazione della corrente
Fornisce un'alimentazione continua al LED
Elimina lo sfarfallio
