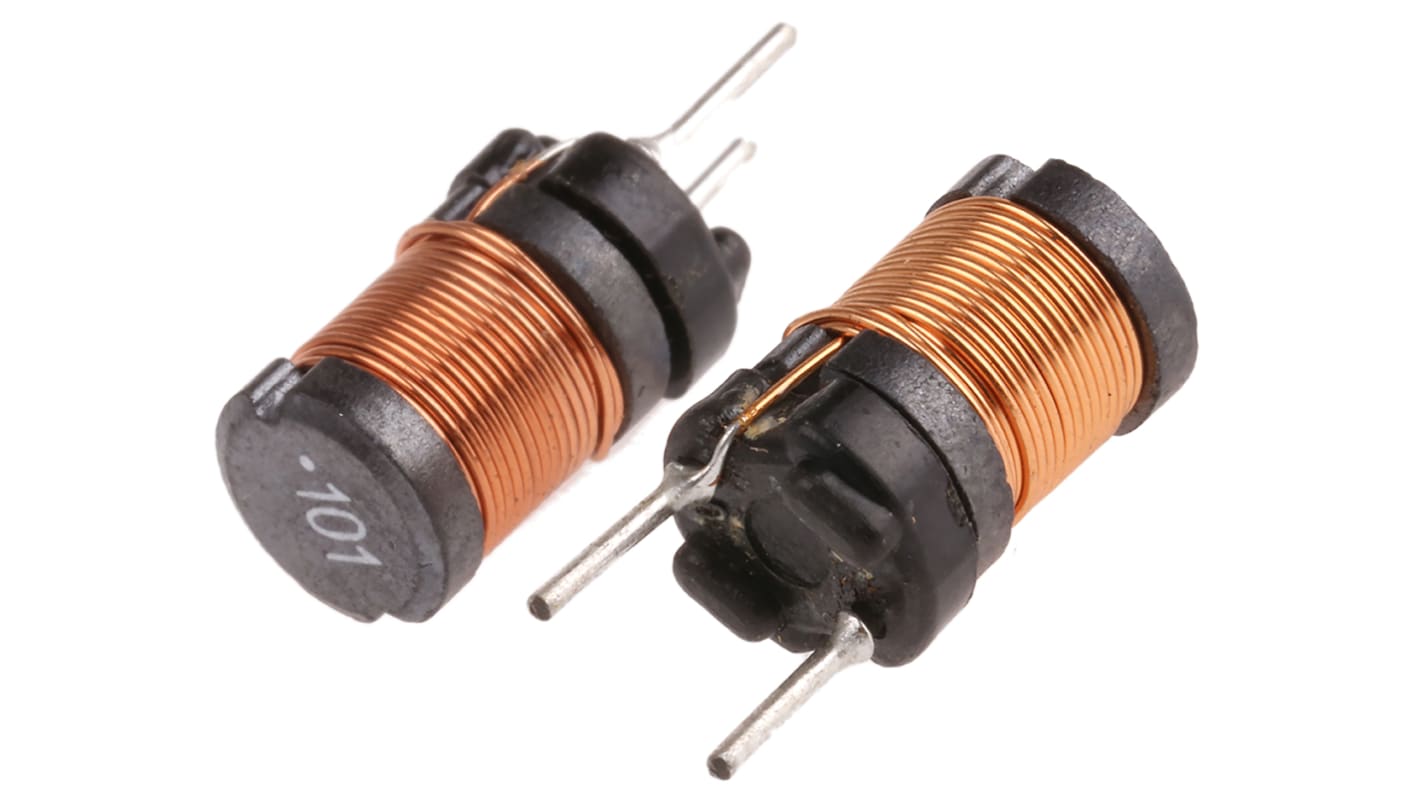

Induttore al piombo Wurth Elektronik Ferrite, 100 μH, 1.5 A, Radiale, 5.1 MHz SRF max, 300 mΩ Rcc WE-TI

Ottieni uno sconto acquistando quantità maggiori

Aggiungi 50 in più per risparmiare 6%

Visualizza le opzioni di prezzo per quantità

Prezzo per 1 confezione da 10 unità*

15,82 €

(IVA esclusa)

19,30 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 10 unità pronte per la spedizione
  • Più 330 unità pronte per la spedizione da un'altra sede
  • Più 440 unità in spedizione dal 25 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità
Per unità
Per confezione*
Risparmio
10 - 401,582 €15,82 €-
50 - 2401,475 €14,75 €6%
250 - 4901,309 €13,09 €17%
500 - 9901,201 €12,01 €24%
1000 +1,083 €10,83 €31%

*prezzo indicativo

Codice RS:
489-0071
Codice costruttore:
744743101
Costruttore:
Wurth Elektronik
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Wurth Elektronik

Tipo prodotto

Induttore al piombo

Induttanza

100μH

Corrente CC massima

1.5A

Tipo montaggio

Radiale

Confezionamento

Vassoio

Resistenza in CC massima

300mΩ

Frequenza di prova

1kHz

Diametro

8mm

Diametro cavo

700μm

Standard automobilistico

No

Altezza

12.5mm

Numero pin

2

Minima temperatura operativa

-25°C

Materiale nucleo

Ferrite

Frequenza massima di auto-risonanza

5.1MHz

Tensione massima

120V

Tolleranza di induttanza

±10 %

Temperatura massima di funzionamento

85°C

Standard/Approvazioni

EN 61760-1:2006

Passo del cavo

5mm

Tipo di terminazione

A saldare

Serie

WE-TI

Induttore con piombo serie WE-TI di Wurth Elektronik, induttanza 100 μH, diametro 8 mm - 744743101


Questo induttore con piombo è un componente in ferrite radiale progettato per il montaggio a foro passante nei circuiti elettronici. Funziona come elemento di accumulo di energia e filtraggio adatto per la conversione di potenza e la soppressione del rumore. Il dispositivo è destinato ad applicazioni a terminazione singola in cui è richiesta una terminazione saldata e una forma di cavo radiale, ed è fornito in confezione a vassoio per l'assemblaggio.

Caratteristiche e vantaggi:


• Induttanza di 100 μH che garantisce un accumulo di energia stabile
• La tolleranza di ±10% consente prestazioni prevedibili del circuito
• DCR massimo di 300 mΩ che riduce le perdite di conduzione
• Corrente CC massima di 1,5 A che supporta carichi di potenza moderati
• Frequenza autorisonante di 5,1 MHz che estende la larghezza di banda utilizzabile

Applicazioni


• Adatto per le fasi di filtraggio in ingresso e in uscita SMPS
• Utilizzato con convertitori di potenza a terminazione singola che richiedono nuclei in ferrite
• Ideale per la soppressione del rumore nelle estremità frontali analogiche
• Può essere utilizzato per il disaccoppiamento nell'elettronica di controllo industriale
• Utilizzato per la prototipazione su perfboard con passo dei cavi di 5 mm

Quale tipo di terminazione è disponibile per l'assemblaggio?


È dotato di terminazioni saldate sui cavi radiali per facilitare la saldatura manuale o a onda.

Quale geometria dei cavi deve essere alloggiata sul circuito stampato?


Il componente utilizza un passo del cavo di 5 mm con un diametro del cavo di 0,7 mm per la misurazione dei fori.

A quali temperature ambientali può operare?


È progettato per funzionare tra -25 °C e 85 °C.

Come è costruito il nucleo magnetico?


Il materiale del nucleo è la ferrite, scelta per le sue proprietà induttive alla frequenza di prova specificata.

A quale frequenza di test elettrico si fa riferimento per le prestazioni?


Le prestazioni sono caratterizzate da una frequenza di prova di 1 kHz.
