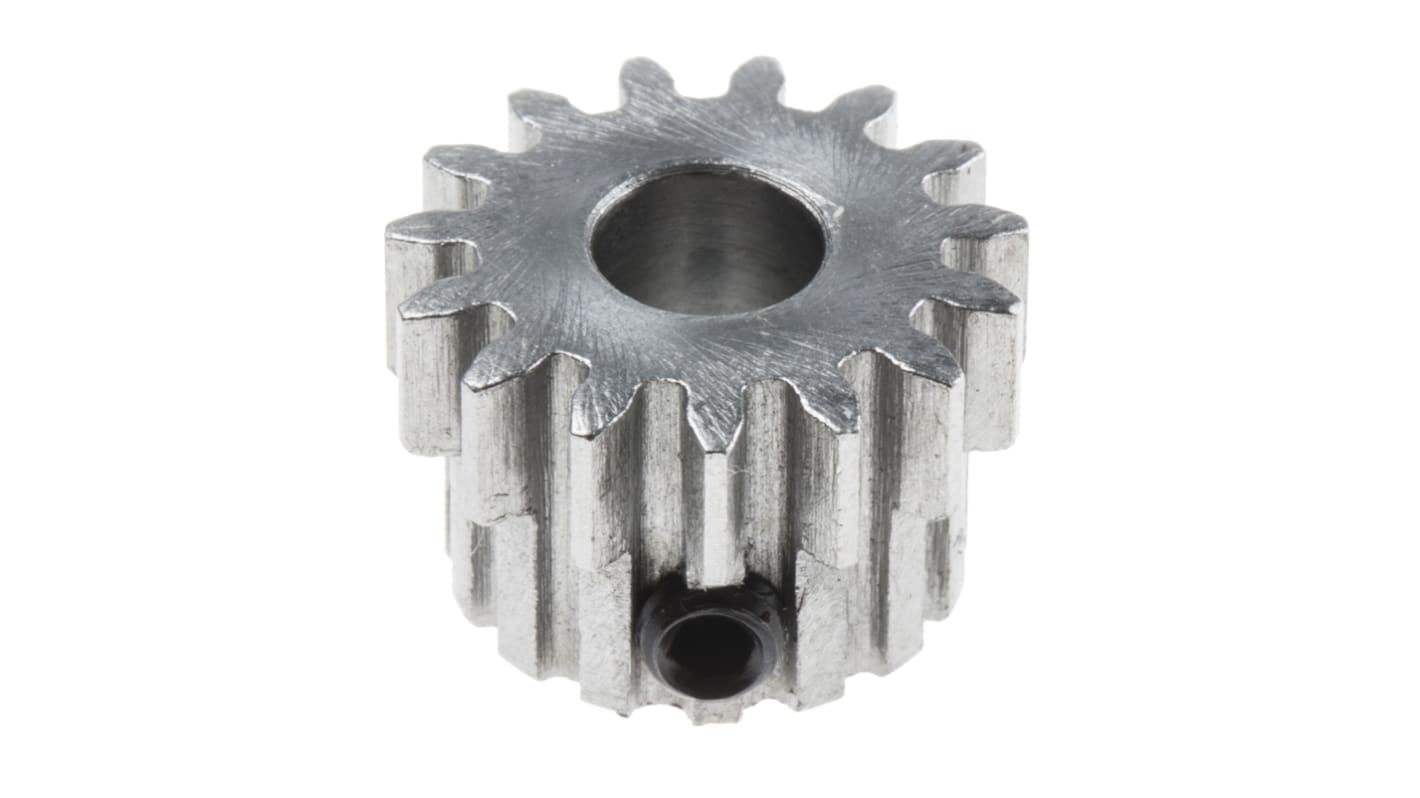

Ingranaggio cilindrico RS PRO, modulo 1, 15 denti, passo Ø 15mm, semigiunto Ø 14mm, foro Ø 6mm, in Acciaio
- Codice RS:
- 878-7900
- Costruttore:
- RS PRO
6 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
18 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
16,47 €
(IVA esclusa)
20,09 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 16,47 € |
5 - 9 | 16,15 € |
10 + | 15,81 € |
- Codice RS:
- 878-7900
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- CN
Dettagli prodotto
Ingranaggi cilindrici in acciaio RS PRO
Utilizza questi ingranaggi cilindrici in acciaio RS PRO per azionare le tue apparecchiature industriali. La nostra ampia gamma di ingranaggi a levetta è selezionata per l'elevata qualità, la facilità d'uso e le prestazioni, che garantiscono al tempo stesso la potenza, la moltiplicazione della coppia e la riduzione della velocità corrette. Per trovare la soluzione ideale per te, scopri la gamma utilizzando i filtri migliorati e individuare il modulo adatto alla tua applicazione.
Noti anche come
- Ingranaggi diritti
- Ingranaggi a taglio diritto
- Ruote dentate
- Ingranaggi cilindrici
Caratteristiche e vantaggi
- Acciaio EN8 (080M40/080M46) o equivalente
- Angolo di pressione 20°
- Metrico
- Standard DIN - DIN 867, DIN 3962, DIN 3963, grado/qualità 9 o equivalente
- Tolleranza standard, se non diversamente specificato ±0,25 mm
Applicazioni
- Macchine utensili
- Trasmissioni
- Riduzione della velocità
Domande frequenti
Che cos'è il modulo?
Un modulo è espresso come d/N che è il diametro primitivo diviso per il numero di denti. Ciò spiega le dimensioni dell'ingranaggio o qualifica le dimensioni dell'unità di un ingranaggio in base al numero di denti. Utilizzare questo parametro per decidere se l'ingranaggio è compatibile.
Un modulo è espresso come d/N che è il diametro primitivo diviso per il numero di denti. Ciò spiega le dimensioni dell'ingranaggio o qualifica le dimensioni dell'unità di un ingranaggio in base al numero di denti. Utilizzare questo parametro per decidere se l'ingranaggio è compatibile.
Nota
Ingranaggi SSN forniti con grani M4 montati.
I modelli SSN10/10B e SSN10/12B sono pignoni dentati con eccentricità della fresa dopo la larghezza della superficie dell'ingranaggio di 5 mm.
I modelli SSN10/10B e SSN10/12B sono pignoni dentati con eccentricità della fresa dopo la larghezza della superficie dell'ingranaggio di 5 mm.
Specifiche
Attributo | Valore |
---|---|
Modulo | 1 |
Numero di denti | 15 |
Materiale | Acciaio |
Diametro foro | 6mm |
Diametro passo | 15mm |
Diametro semigiunto | 14mm |
Larghezza frontale | 5mm |
