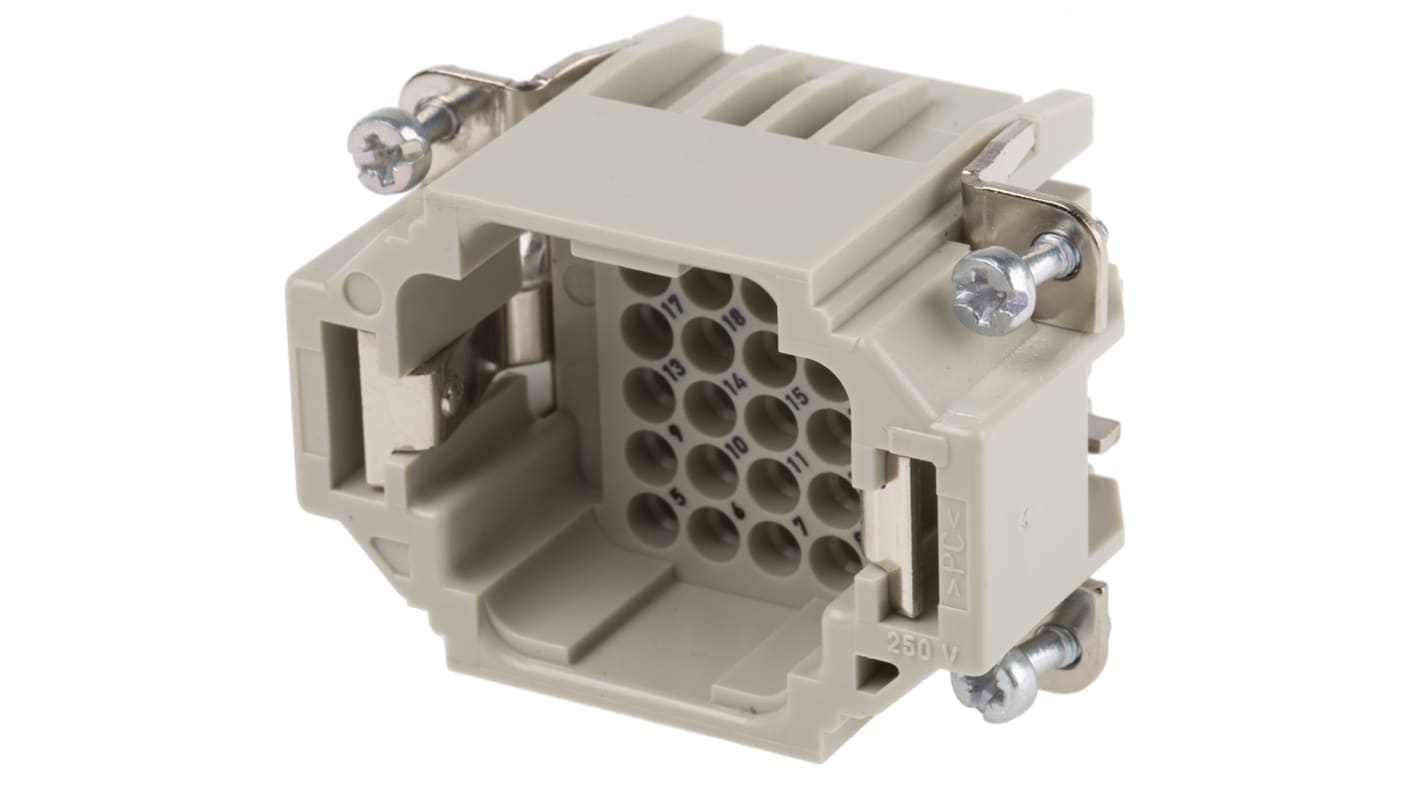

Inserto connettore EPIC, Maschio, serie H-DD, 10A, 25 vie

Terminazione a crimpare
Alta densità ideale per applicazioni dove un numero elevato di contatti deve essere montato sui cavi di alimentazione
Le applicazioni tipiche includono gruppi di comando a bassa tensione, macchine utensili, automazione, settore professionale audio e dell'illuminazione
Per le calotte e contenitori, vedere il codice 448-698

VDE 0110//72, 0110b, 79, VDE 0627//86

I connettori non dovrebbero essere accoppiati e disaccoppiati sotto carico elettrico. I connettori dello stesso tipo o di tipo diverso disposti uno vicino all'altro devono essere protetti contro eventuali errori di accoppiamento mediante l'uso di opzioni di codifica.

SEV, UL, CSA

H-D e H-DD

I connettori montati sono testati a 10 A 250 V c.a. e presentano le caratteristiche seguenti:

I contatti di carico ad alta densità garantiscono una maggiore alimentazione e collegamenti di controllo con dimensioni della calotta inferiori
Sono disponibili i contatti lavorati per un'interconnessione più affidabile e una più rapida manutenzione. Ordinare i contatti separatamente
I contatti HD sono dotati di terminazioni in modo semplice ed efficace attraverso una pinza a crimpare con intaglio di qualità a 8 punti
I connettori accoppiati hanno grado di protezione IP65
Gli inserti maschio e femmina sono intercambiabili e un collegamento a terra a parte è assicurato attraverso tutti gli inserti. Il collegamento a terra è realizzato mediante calotte con corpo di metallo
