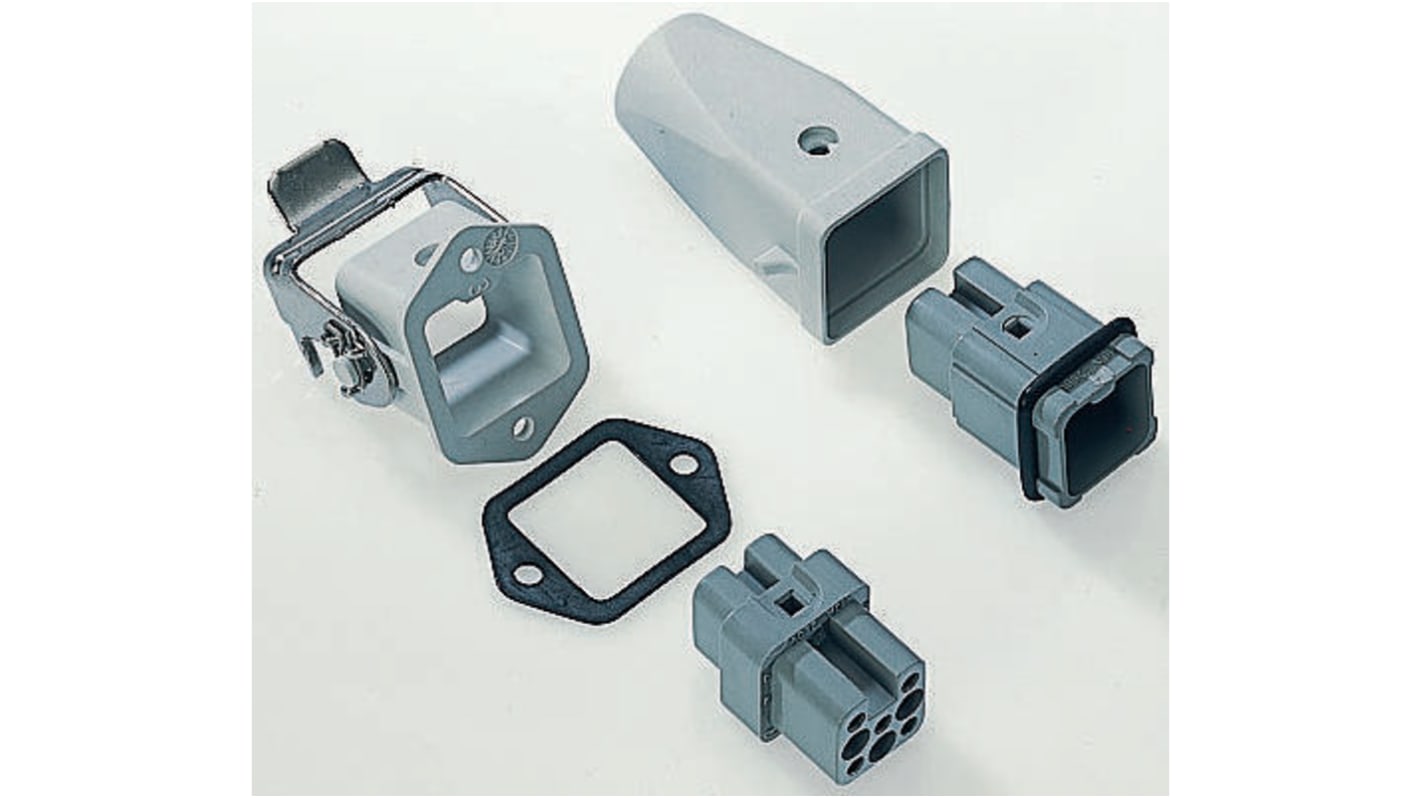

Inserto connettore EPIC, Maschio, serie H-D, 10A, 8 vie

Terminazione a crimpare
Utilizza calotta modello HA3 284-6757 o simile

VDE 0110//72, 0110b, 79, VDE 0627//86

I connettori non dovrebbero essere accoppiati e disaccoppiati sotto carico elettrico. I connettori dello stesso tipo o di tipo diverso disposti uno vicino all'altro devono essere protetti contro eventuali errori di accoppiamento mediante l'uso di opzioni di codifica.

SEV, UL, CSA

VDE 0110/72; 0110b; 79; VDE 0627/86; SEV; UL; CSA

H-D e H-DD

I connettori montati sono testati a 10 A 250 V c.a. e presentano le caratteristiche seguenti:

I contatti di carico ad alta densità garantiscono una maggiore alimentazione e collegamenti di controllo con dimensioni della calotta inferiori
Sono disponibili i contatti lavorati per un'interconnessione più affidabile e una più rapida manutenzione. Ordinare i contatti separatamente
I contatti HD sono dotati di terminazioni in modo semplice ed efficace attraverso una pinza a crimpare con intaglio di qualità a 8 punti
I connettori accoppiati hanno grado di protezione IP65
Gli inserti maschio e femmina sono intercambiabili e un collegamento a terra a parte è assicurato attraverso tutti gli inserti. Il collegamento a terra è realizzato mediante calotte con corpo di metallo
