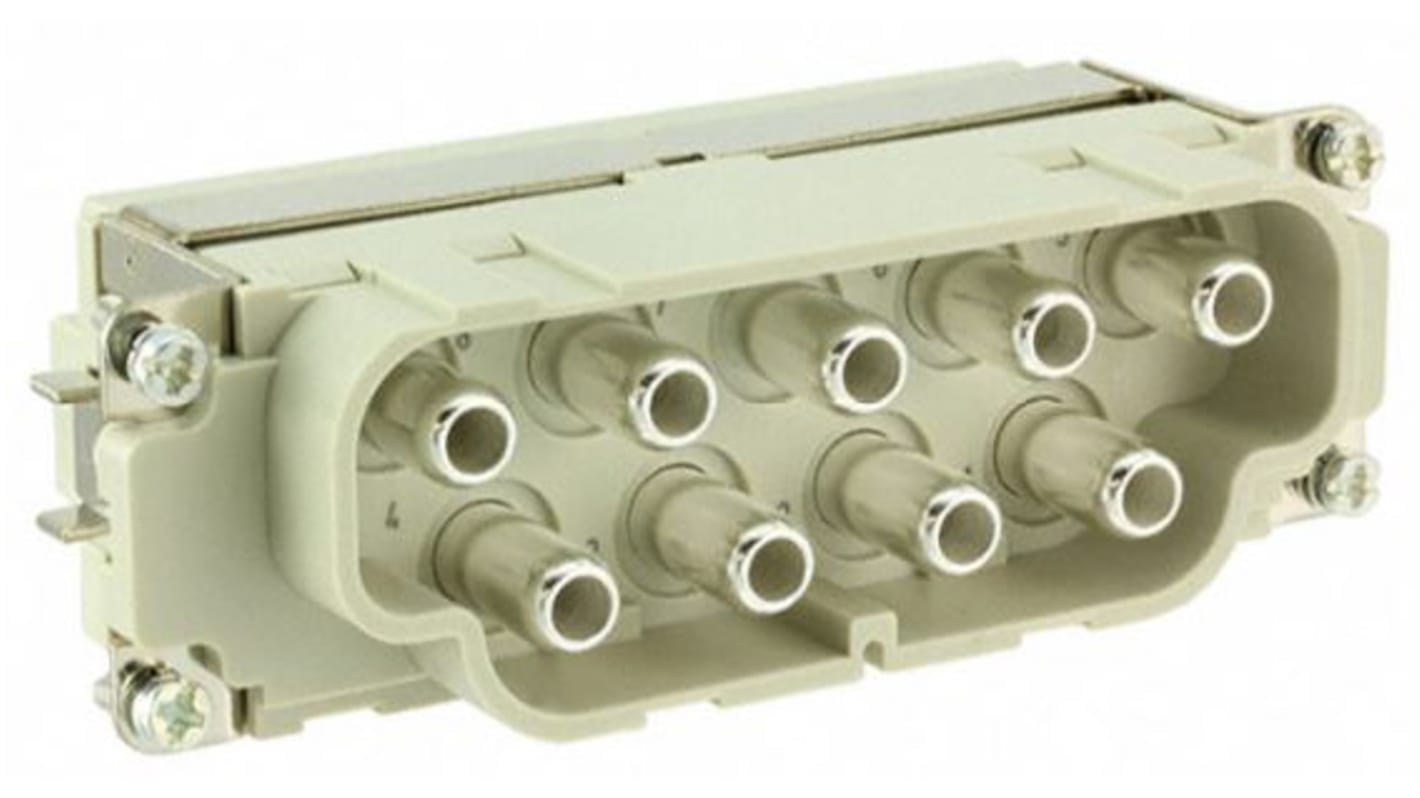

Inserto connettore HARTING, Maschio, serie Han-Com, 100A, 8 vie

I poli formato 4//0, 4//2, 4//8, 6//6 e 6//12 hanno il collegamento a vite
I poli formato 8//24 hanno il collegamento crimpato

I contatti a crimpare dalla serie 221-1808 alla serie 221-1791 utilizzano l'estrattore per contatti - codice 313-6613. Tutti gli altri utilizzano l'estrattore codice 114-7728

Questi connettori non dovrebbero essere accoppiati o disaccoppiati sotto carico elettrico. I connettori dello stesso tipo o di tipo diverso disposti in linea dovrebbero essere polarizzati per evitare errori di collegamento.

UL, CSA, SEV

Segnale e potenza Han-Com® (crimpatura e vite)

Questi inserti Han-Com® sono disponibili con correnti nominali da 10 A a 100 A. Sono concepiti per calotte e contenitori; codici RS 181-0561, 181-0741, 181-0785, 363-8535, 363-8585 e le gamme associate. Queste gamme di calotte e contenitori sono associate a uno specifico numero di identificazione "dimensione" Harting.
