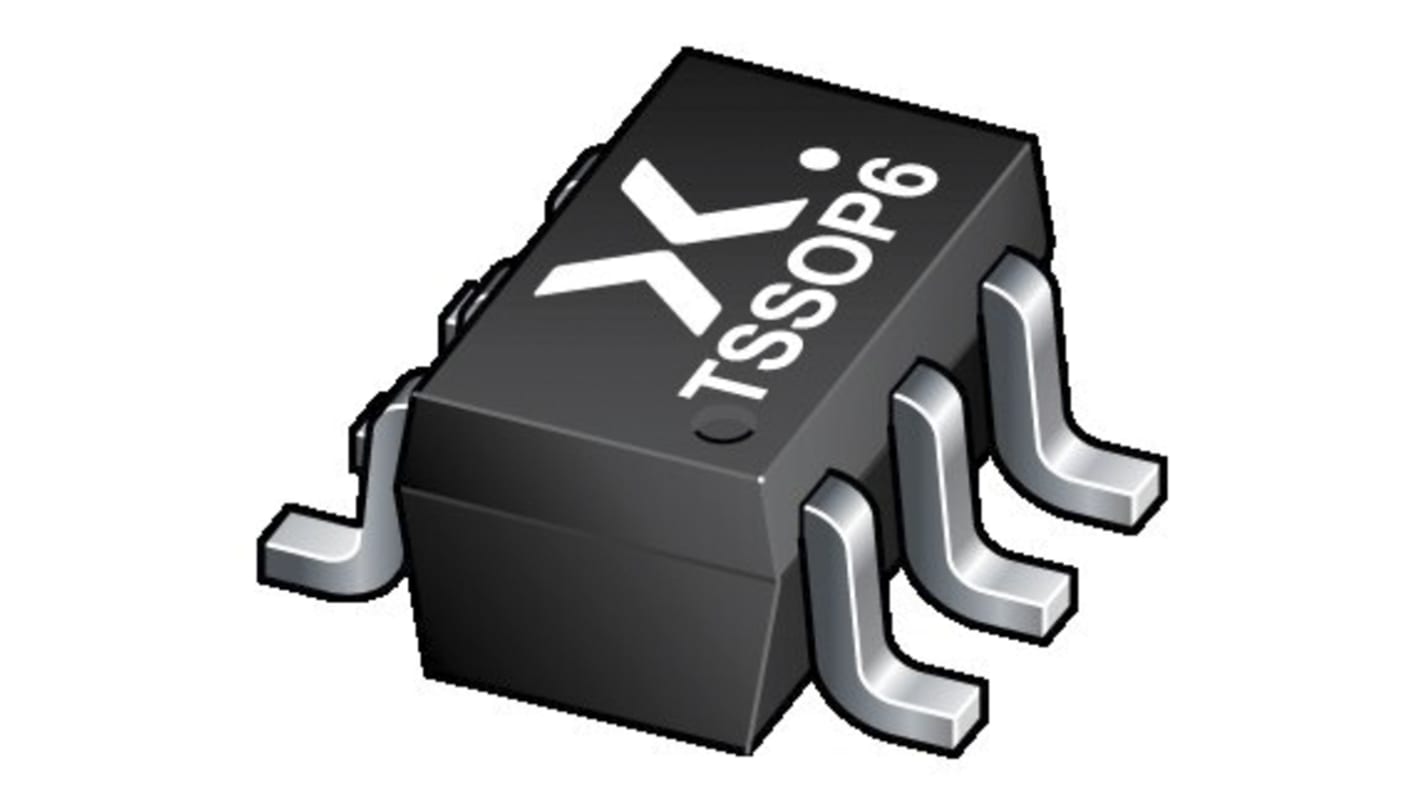

Nexperia Driver e buffer di linea 2, 74LVC, Drain aperto, Non-invertente, TSSOP, 6 Pin
- Codice RS:
- 181-7336
- Codice costruttore:
- 74LVC2G07GW,125
- Costruttore:
- Nexperia
Prezzo per 1 bobina da 3000 unità*
180,00 €
(IVA esclusa)
210,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- Spedizione a partire dal 28 dicembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 3000 + | 0,06 € | 180,00 € |
*prezzo indicativo
- Codice RS:
- 181-7336
- Codice costruttore:
- 74LVC2G07GW,125
- Costruttore:
- Nexperia
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Nexperia | |
| Famiglia logica | 74LVC | |
| Tipo prodotto | Driver e buffer di linea | |
| Funzione logica | Buffer | |
| Numero di canali | 2 | |
| Tipo IC | IC buffer e driver di linea | |
| Tipo di ingresso | Trigger di Schmitt | |
| Tipo uscita | Drain aperto | |
| Polarità | Non-invertente | |
| Tipo montaggio | Superficie | |
| Tipo di package | TSSOP | |
| Tensione minima di alimentazione | 1.65V | |
| Numero pin | 6 | |
| Tensione massima di alimentazione | 5.5V | |
| Minima temperatura operativa | -40°C | |
| Ritardo di propagazione massimo @ CL | 3.7ns | |
| Corrente massima di uscita a basso livello | 32mA | |
| Temperatura massima di funzionamento | 125°C | |
| Serie | 74LVC2G07 | |
| Larghezza | 1.35mm | |
| Standard/Approvazioni | No | |
| Lunghezza | 2.2mm | |
| Altezza | 1.1mm | |
| Corrente di alimentazione | 4μA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Nexperia | ||
Famiglia logica 74LVC | ||
Tipo prodotto Driver e buffer di linea | ||
Funzione logica Buffer | ||
Numero di canali 2 | ||
Tipo IC IC buffer e driver di linea | ||
Tipo di ingresso Trigger di Schmitt | ||
Tipo uscita Drain aperto | ||
Polarità Non-invertente | ||
Tipo montaggio Superficie | ||
Tipo di package TSSOP | ||
Tensione minima di alimentazione 1.65V | ||
Numero pin 6 | ||
Tensione massima di alimentazione 5.5V | ||
Minima temperatura operativa -40°C | ||
Ritardo di propagazione massimo @ CL 3.7ns | ||
Corrente massima di uscita a basso livello 32mA | ||
Temperatura massima di funzionamento 125°C | ||
Serie 74LVC2G07 | ||
Larghezza 1.35mm | ||
Standard/Approvazioni No | ||
Lunghezza 2.2mm | ||
Altezza 1.1mm | ||
Corrente di alimentazione 4μA | ||
Standard automobilistico No | ||
- Paese di origine:
- MY
74LVC2G07 fornisce due buffer non invertenti. L'uscita di questo dispositivo è un open drain e può essere collegata ad altre uscite open-drain per implementare funzioni E funzioni cablate attive-LOW o attive-HIGH. Gli ingressi possono essere azionati da dispositivi a 3,3 V o a 5 V. Questa caratteristica consente l'utilizzo di questo dispositivo in ambiente misto a 3,3 V e a 5 V. L’azione a trigger di Schmitt su tutti gli ingressi rende il circuito tollerante ai tempi di salita e discesa più lenti. Questo dispositivo è completamente specificato per le applicazioni di spegnimento parziale utilizzando IOFF. I circuiti IOFF disabilitano l'uscita, evitando il danneggiamento da inversione di corrente attraverso il dispositivo quando è spento.
Ampia gamma di tensione di alimentazione da 1,65 V a 5,5 V.
Ingresso/uscita tolleranti a 5 V per l'interfacciamento con logica a 5 V
Elevata immunità ai disturbi
CMOS a basso consumo energetico
Le prestazioni di latch-up superano i 250 mA
Interfaccia diretta con livelli TTL
Gli ingressi accettano tensioni fino a 5 V.
Più opzioni di contenitore
Specificato per temperature da -40 a +85 °C e da -40 a +125 °C
