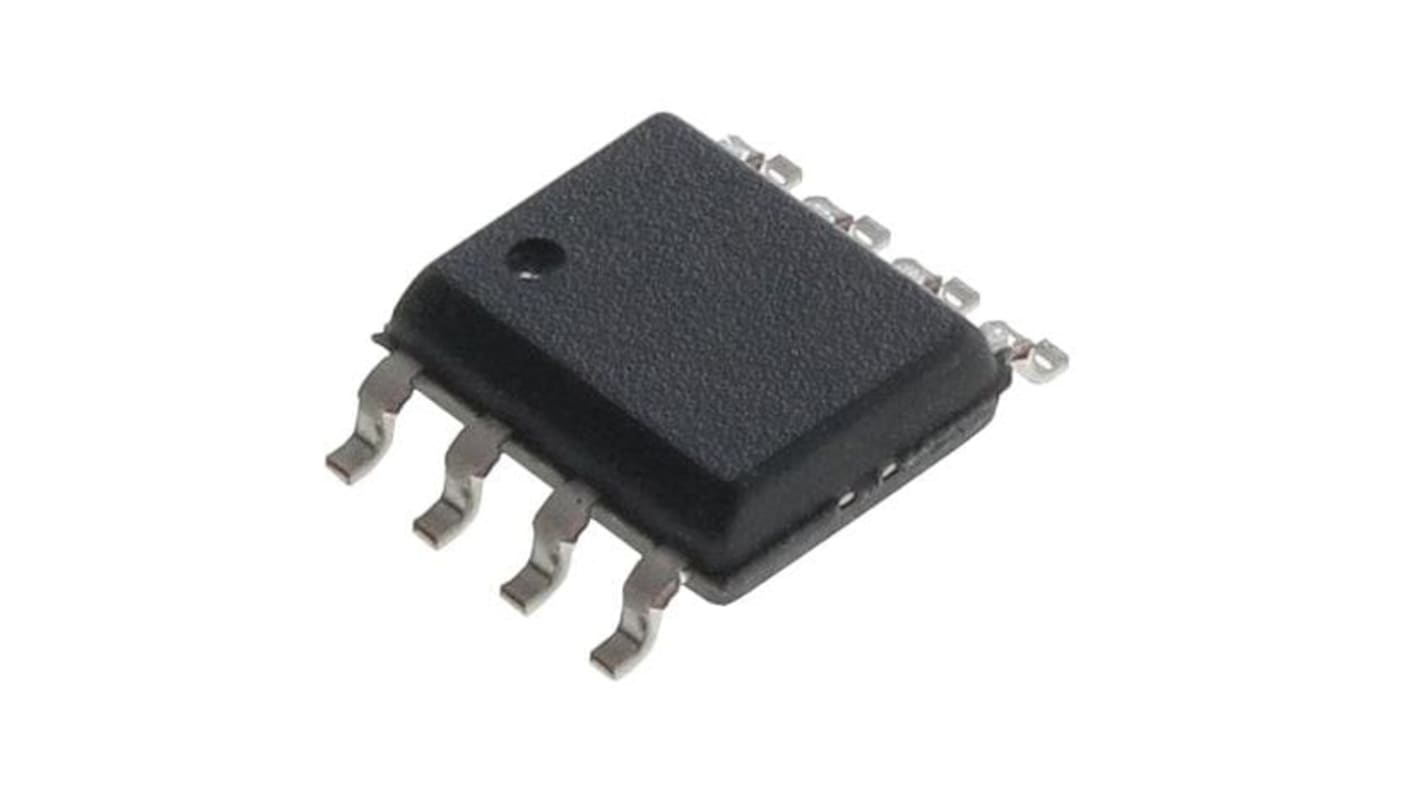

Renesas Electronics Transceiver di linea ISL83085EIBZ-T, CMOS, 3 stati, Bipolare, SOIC, 8 Pin
- Codice RS:
- 196-8069
- Codice costruttore:
- ISL83085EIBZ-T
- Costruttore:
- Renesas Electronics
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 196-8069
- Codice costruttore:
- ISL83085EIBZ-T
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Famiglia logica | CMOS | |
| Tipo prodotto | Transceiver di linea | |
| Funzione logica | CMOS, TTL | |
| Tipo IC | IC ricetrasmettitore di linea | |
| Tipo di ingresso | Differenziale | |
| Tipo uscita | 3 stati | |
| Polarità | Bipolare | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOIC | |
| Tensione minima di alimentazione | -7V | |
| Numero pin | 8 | |
| Tensione massima di alimentazione | 12V | |
| Corrente massima di uscita ad alto livello | -4mA | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita a basso livello | -4mA | |
| Ritardo di propagazione massimo @ CL | 1ms | |
| Temperatura massima di funzionamento | 85°C | |
| Larghezza | 6.2mm | |
| Standard/Approvazioni | No | |
| Serie | ISL83085E | |
| Lunghezza | 5mm | |
| Altezza | 1.75mm | |
| Standard automobilistico | No | |
| Corrente di alimentazione | 530μA | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Famiglia logica CMOS | ||
Tipo prodotto Transceiver di linea | ||
Funzione logica CMOS, TTL | ||
Tipo IC IC ricetrasmettitore di linea | ||
Tipo di ingresso Differenziale | ||
Tipo uscita 3 stati | ||
Polarità Bipolare | ||
Tipo montaggio Superficie | ||
Tipo di package SOIC | ||
Tensione minima di alimentazione -7V | ||
Numero pin 8 | ||
Tensione massima di alimentazione 12V | ||
Corrente massima di uscita ad alto livello -4mA | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita a basso livello -4mA | ||
Ritardo di propagazione massimo @ CL 1ms | ||
Temperatura massima di funzionamento 85°C | ||
Larghezza 6.2mm | ||
Standard/Approvazioni No | ||
Serie ISL83085E | ||
Lunghezza 5mm | ||
Altezza 1.75mm | ||
Standard automobilistico No | ||
Corrente di alimentazione 530μA | ||
Renesas Electronics è un ricetrasmettitore singolo con alimentazione da 3,3 V B iCMOS, ESD da ±15kV, 5V, completamente fail-safe, carico unitario 1/8 che soddisfa entrambi gli standard RS-485 e RS-422 per la comunicazione bilanciata. Questi dispositivi hanno correnti bus molto basse e consentono fino a 256 ricetrasmettitori sulla rete senza violare la specifica RS-485 , 32 unità di carico massimo e senza utilizzare il ripetitore.
Protezione ESD con pin i/o RS-485
Ricevitori completamente fail-safe
Le uscite Hot Plug - Tx e Rx rimangono a tre stati durante l'accensione
Alimentazione singola 3,3V
Elevata velocità di trasferimento dati fino a 20Mbps
Bassa corrente di alimentazione a riposo
Gamma di tensioni di ingresso/uscita in modalità comune da -7V a +12V
Piedini di uscita half e full duplex
Sono disponibili tre uscite Rx e Tx
Limitazione della corrente e spegnimento termico per la protezione da sovraccarico del driver
