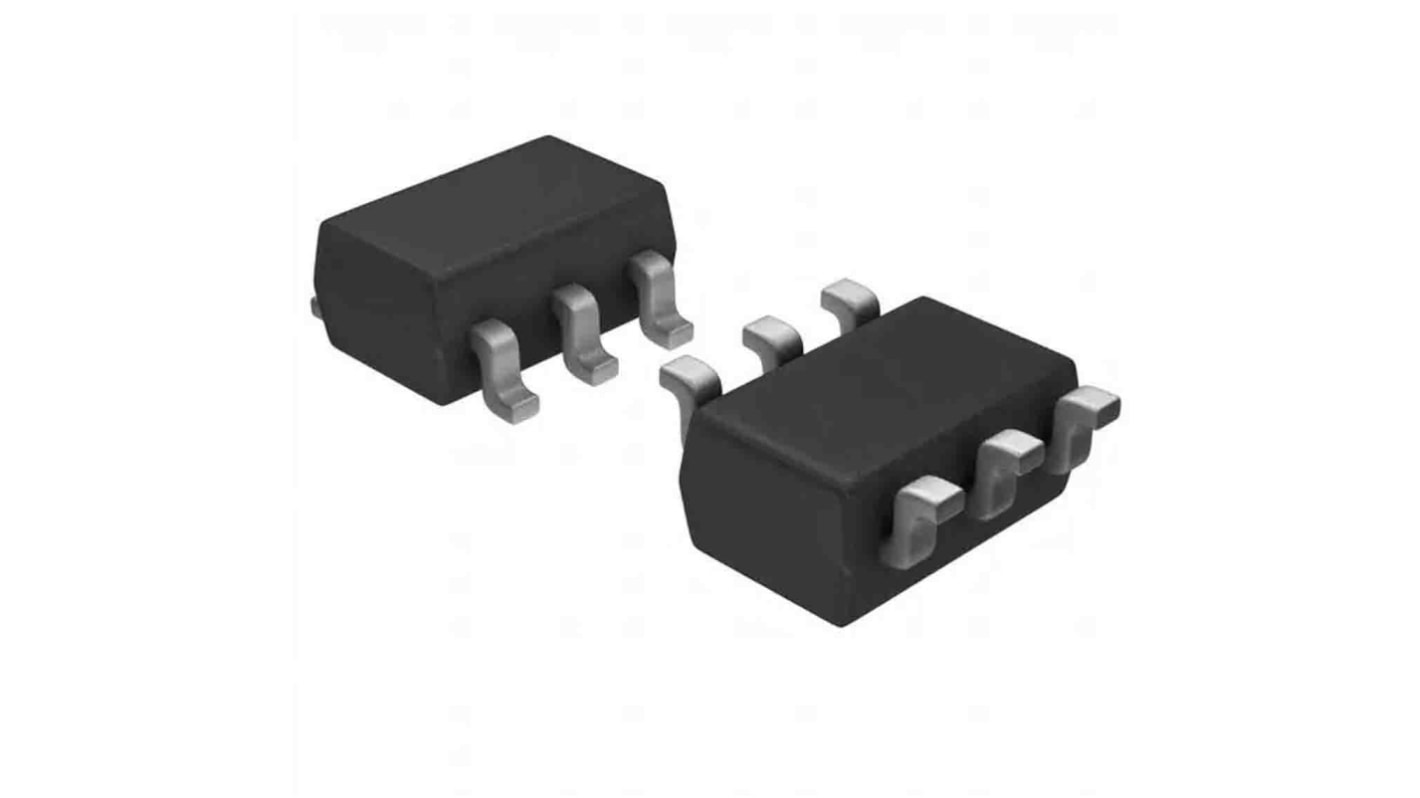

Renesas Electronics Transceiver di linea ISL3283EIHZ-T, CMOS, Differenziale, Bipolare, SOT-23, 6 Pin
- Codice RS:
- 196-8644
- Codice costruttore:
- ISL3283EIHZ-T
- Costruttore:
- Renesas Electronics
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 5 unità*
7,29 €
(IVA esclusa)
8,90 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Ultimi pezzi su RS
- 2695 unità ancora disponibili, pronte per la spedizione da un'altra sede.
Unità | Per unità | Per confezione* |
|---|---|---|
| 5 - 45 | 1,458 € | 7,29 € |
| 50 - 120 | 1,398 € | 6,99 € |
| 125 - 245 | 1,342 € | 6,71 € |
| 250 - 495 | 1,282 € | 6,41 € |
| 500 + | 1,242 € | 6,21 € |
*prezzo indicativo
- Codice RS:
- 196-8644
- Codice costruttore:
- ISL3283EIHZ-T
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Famiglia logica | CMOS | |
| Tipo prodotto | Transceiver di linea | |
| Funzione logica | TTL, CMOS | |
| Tipo IC | Ricetrasmettitore | |
| Tipo di ingresso | Differenziale | |
| Tipo uscita | Differenziale | |
| Polarità | Bipolare | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOT-23 | |
| Numero pin | 6 | |
| Tensione minima di alimentazione | -7V | |
| Tensione massima di alimentazione | 12V | |
| Minima temperatura operativa | -40°C | |
| Ritardo di propagazione massimo @ CL | 60ns | |
| Temperatura massima di funzionamento | 85°C | |
| Altezza | 1.15mm | |
| Standard/Approvazioni | No | |
| Larghezza | 2.8mm | |
| Serie | ISL3283E | |
| Lunghezza | 2.9mm | |
| Corrente di alimentazione | 500μA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Famiglia logica CMOS | ||
Tipo prodotto Transceiver di linea | ||
Funzione logica TTL, CMOS | ||
Tipo IC Ricetrasmettitore | ||
Tipo di ingresso Differenziale | ||
Tipo uscita Differenziale | ||
Polarità Bipolare | ||
Tipo montaggio Superficie | ||
Tipo di package SOT-23 | ||
Numero pin 6 | ||
Tensione minima di alimentazione -7V | ||
Tensione massima di alimentazione 12V | ||
Minima temperatura operativa -40°C | ||
Ritardo di propagazione massimo @ CL 60ns | ||
Temperatura massima di funzionamento 85°C | ||
Altezza 1.15mm | ||
Standard/Approvazioni No | ||
Larghezza 2.8mm | ||
Serie ISL3283E | ||
Lunghezza 2.9mm | ||
Corrente di alimentazione 500μA | ||
Standard automobilistico No | ||
La serie ISL328 di Renesas è costituita da ricevitori singoli con protezione ESD ±16,5 kV IEC61000, alimentati da 3,0 V a 5,5 V che soddisfano gli standard RS-485 e RS-422 per la comunicazione bilanciata. Questi ricevitori hanno correnti bus molto basse (+125μA/-100μA), quindi presentano un vero "carico unitario 1/8" al bus RS-485. Gli ingressi del ricevitore sono dotati di un design "Full Fail-safe", che assicura un'uscita Rx logica alta se gli ingressi Rx sono flottanti, in corto o terminati ma senza azionamento.
Elevata velocità di trasferimento dati fino a 20Mbps
Bassa corrente di alimentazione a riposo di massimo 1 500μA
Corrente di alimentazione di spegnimento massima molto bassa: 20μA
Gamma di tensioni di ingresso in modalità comune da 7V a +12V
