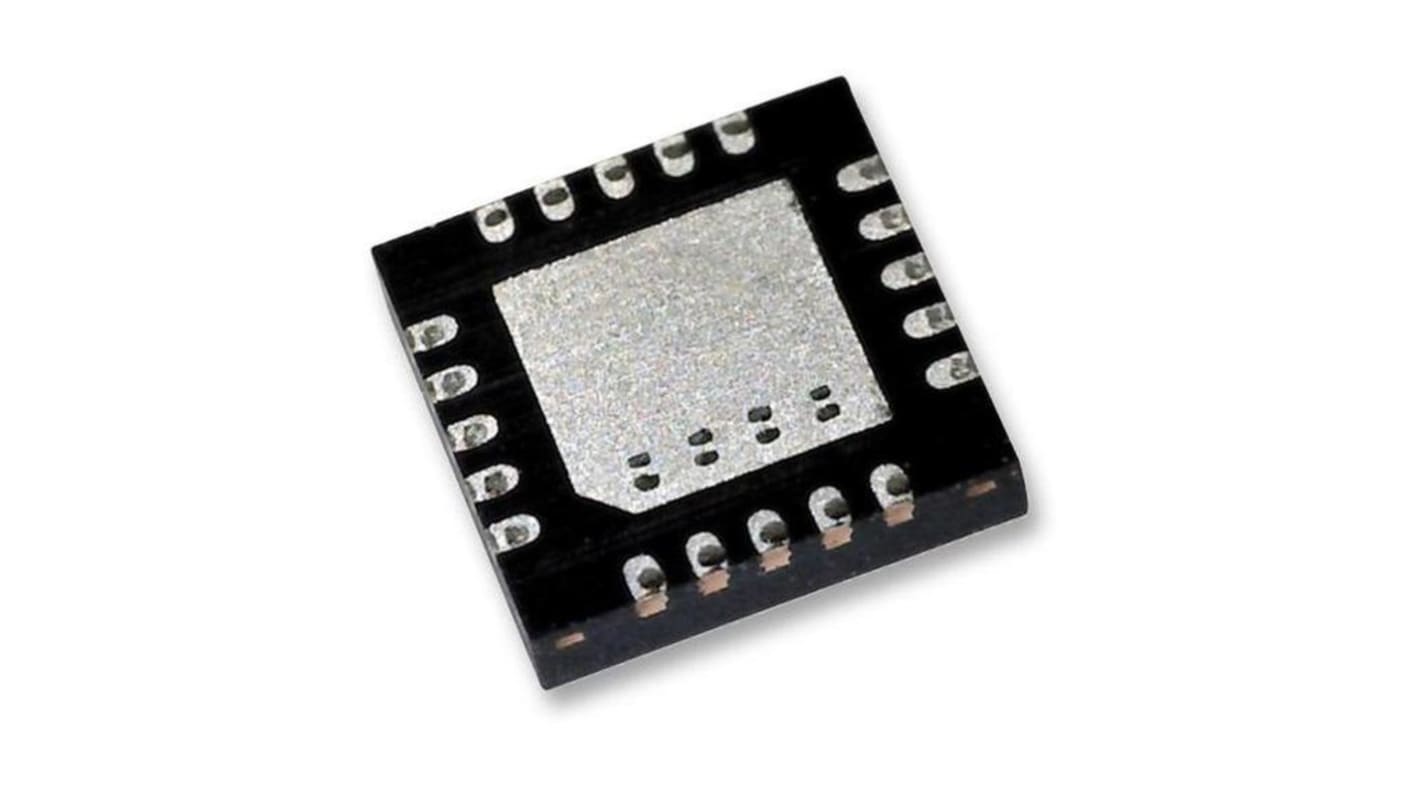

STMicroelectronics Transceiver di linea L6364W 2, CMOS, 3 stati, Invertente, 20 Pin
- Codice RS:
- 234-8873
- Codice costruttore:
- L6364W
- Costruttore:
- STMicroelectronics
Al momento non disponibile
Siamo spiacenti, ma non sappiamo quando questo prodotto sarà di nuovo disponibile.
- Codice RS:
- 234-8873
- Codice costruttore:
- L6364W
- Costruttore:
- STMicroelectronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | STMicroelectronics | |
| Famiglia logica | CMOS | |
| Tipo prodotto | Transceiver di linea | |
| Funzione logica | Driver buffer e linea | |
| Numero di canali | 2 | |
| Tipo di ingresso | CMOS | |
| Tipo uscita | 3 stati | |
| Polarità | Invertente | |
| Tensione minima di alimentazione | 5V | |
| Numero pin | 20 | |
| Tensione massima di alimentazione | 35V | |
| Minima temperatura operativa | -40°C | |
| Ritardo di propagazione massimo @ CL | 10μs | |
| Temperatura massima di funzionamento | 150°C | |
| Lunghezza | 2.57mm | |
| Serie | L6364 | |
| Standard/Approvazioni | No | |
| Larghezza | 2.57mm | |
| Altezza | 0.47mm | |
| Corrente di alimentazione | 50mA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio STMicroelectronics | ||
Famiglia logica CMOS | ||
Tipo prodotto Transceiver di linea | ||
Funzione logica Driver buffer e linea | ||
Numero di canali 2 | ||
Tipo di ingresso CMOS | ||
Tipo uscita 3 stati | ||
Polarità Invertente | ||
Tensione minima di alimentazione 5V | ||
Numero pin 20 | ||
Tensione massima di alimentazione 35V | ||
Minima temperatura operativa -40°C | ||
Ritardo di propagazione massimo @ CL 10μs | ||
Temperatura massima di funzionamento 150°C | ||
Lunghezza 2.57mm | ||
Serie L6364 | ||
Standard/Approvazioni No | ||
Larghezza 2.57mm | ||
Altezza 0.47mm | ||
Corrente di alimentazione 50mA | ||
Standard automobilistico No | ||
Il ricetrasmettitore a doppio canale STMicroelectronics per applicazioni con sensori industriali è stato progettato per supportare anche lo standard IO-Link e funge da ponte tra un microcontrollore con funzione sensore o attuatore e un cavo di alimentazione e segnalazione da 24 V. Durante il funzionamento normale, il modello L6364 è configurato all'avvio dal microcontrollore tramite l'interfaccia SPI. In genere, il modello L6364 funziona come un dispositivo a ingresso singolo e uscita che aziona le linee di uscita come configurato dal microcontrollore. Se il dispositivo è collegato a un master IO-Link, il master può avviare la comunicazione e scambiare dati con il microcontrollore mentre il modello L6364 funge da strato fisico per la comunicazione.
Tensione di alimentazione da 5 V a35 V
da 2,5 V a5 V compatibili con I/O
3,3 V e5 V, regolatori lineari
da 50 mA, regolatore 50 mA DC-DC. con frequenza configurabile (da 0,5 MHz a 2 MHz) e tensione
