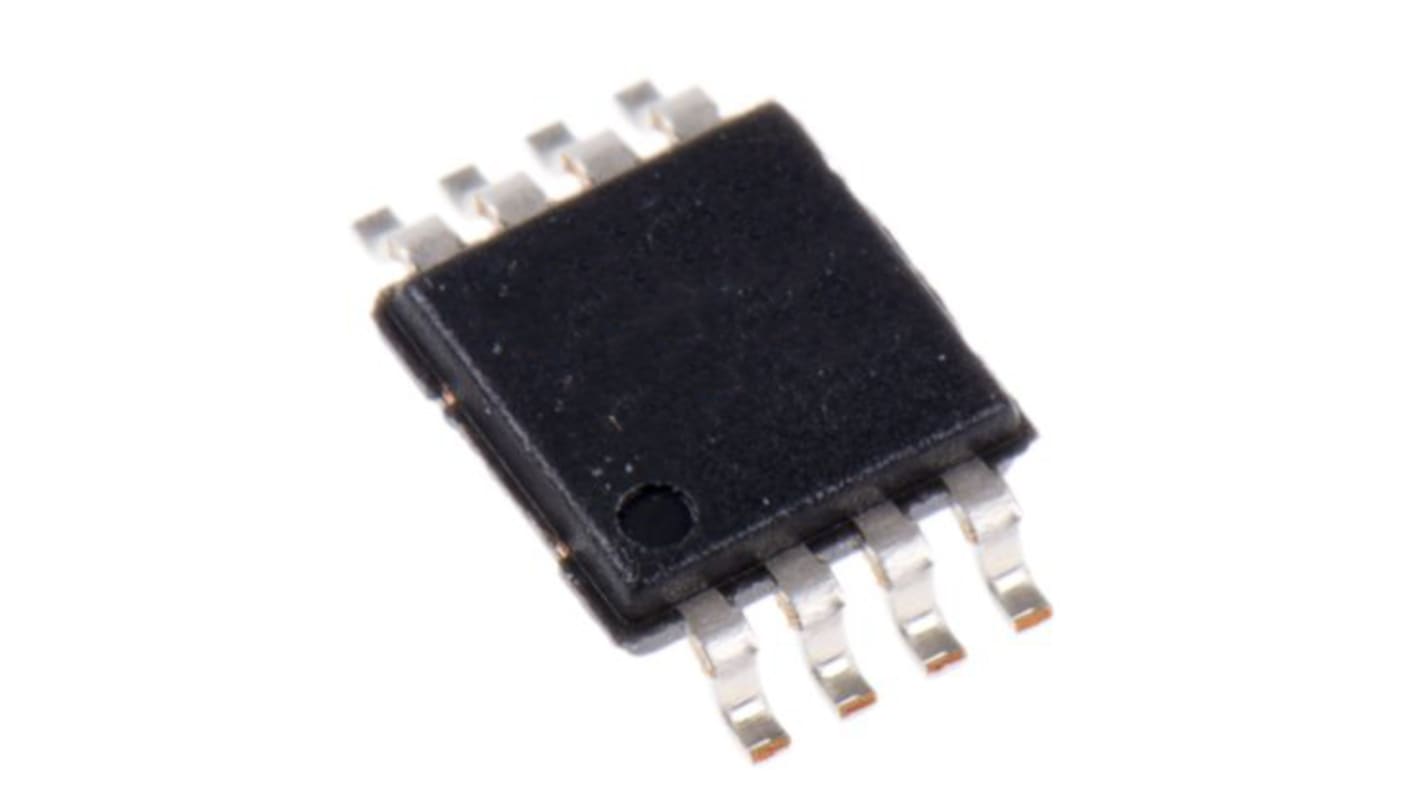

Renesas Electronics Transceiver di linea, BiCMOS, Differenziale, Non-invertente, MSOP, 8 Pin
- Codice RS:
- 256-1602
- Codice costruttore:
- ISL32492EIUZ-T7A
- Costruttore:
- Renesas Electronics
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 256-1602
- Codice costruttore:
- ISL32492EIUZ-T7A
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Tipo prodotto | Transceiver di linea | |
| Famiglia logica | BiCMOS | |
| Funzione logica | Ricetrasmettitore | |
| Tipo IC | Ricetrasmettitore | |
| Tipo di ingresso | RS422/RS485 | |
| Tipo uscita | Differenziale | |
| Polarità | Non-invertente | |
| Tipo di package | MSOP | |
| Tensione minima di alimentazione | 4.5V | |
| Numero pin | 8 | |
| Corrente massima di uscita ad alto livello | 4.5mA | |
| Tensione massima di alimentazione | 5.5V | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita a basso livello | 110μA | |
| Temperatura massima di funzionamento | 85°C | |
| Lunghezza | 5mm | |
| Serie | ISL32492E | |
| Larghezza | 4mm | |
| Standard/Approvazioni | RoHS | |
| Altezza | 1.75mm | |
| Standard automobilistico | No | |
| Corrente di alimentazione | 2.3mA | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Tipo prodotto Transceiver di linea | ||
Famiglia logica BiCMOS | ||
Funzione logica Ricetrasmettitore | ||
Tipo IC Ricetrasmettitore | ||
Tipo di ingresso RS422/RS485 | ||
Tipo uscita Differenziale | ||
Polarità Non-invertente | ||
Tipo di package MSOP | ||
Tensione minima di alimentazione 4.5V | ||
Numero pin 8 | ||
Corrente massima di uscita ad alto livello 4.5mA | ||
Tensione massima di alimentazione 5.5V | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita a basso livello 110μA | ||
Temperatura massima di funzionamento 85°C | ||
Lunghezza 5mm | ||
Serie ISL32492E | ||
Larghezza 4mm | ||
Standard/Approvazioni RoHS | ||
Altezza 1.75mm | ||
Standard automobilistico No | ||
Corrente di alimentazione 2.3mA | ||
Il ricetrasmettitore RS-485/RS-422 Renesas è un ricetrasmettitore differenziale protetto da guasti, alimentato a 5 V che supera gli standard RS-485 e RS-422 per una comunicazione bilanciata. I pin ricetrasmettitore RS-485 (uscite driver e ingressi ricevitore) sono protetti da guasti fino a ±60 V e sono protetti da urti ESD di ±16,5 kV senza blocco. Inoltre, la gamma di modalità comune estesa (CMR) consente a questi ricetrasmettitori di funzionare in ambienti con tensioni di modalità comune fino a ±25 V >(2 volte il requisito RS-485), rendendo questa famiglia RS-485 protetta da guasti una delle più robuste sul mercato.
Pin bus RS-485 con protezione da guasti fino a ±60
VGamma di modalità comune estesa di ±25 V (più del doppio della gamma richiesta per
RS-485)1/4 di carico unitario per un massimo di 128 dispositivi sul bus±
16,5 kV di protezione ESD HBM sui pin bus RS-485V velocità
di trasferimento dati da 250 kbps a 15 Mbps
