Switch Ethernet CI, interfaccia MDI.MDIX,MII,MIIM,RMII, Turbo MII, 3 porte max, 80 Pin, 10/100 Mbps , TQFP-EP

Visualizza Interfacce Ethernet CI
Non disponibile
RS non distribuirà più questo prodotto.
Opzioni di confezione:
Codice RS:
111-5724
Codice costruttore:
LAN9355I/PT
Costruttore:
Microchip
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Microchip

Interfaccia

IC switch

Interfaccia network

MDI.MDIX,MII,MIIM,RMII, Turbo MII

Flusso dati

10 Mbps, 100MBPS

Supporto fibra

Sì

Numero massimo di porte

3

Tipo di montaggio

Montaggio superficiale

Supporto VLAN

Sì

Tipo di package

TQFP-EP

Numero pin

80

Tensione di alimentazione operativa tipica

1,2 V, 3,3 V

Dimensioni

12 x 12 x 1.05mm

Massima temperatura operativa

+85 °C

Minima temperatura operativa

-40 °C

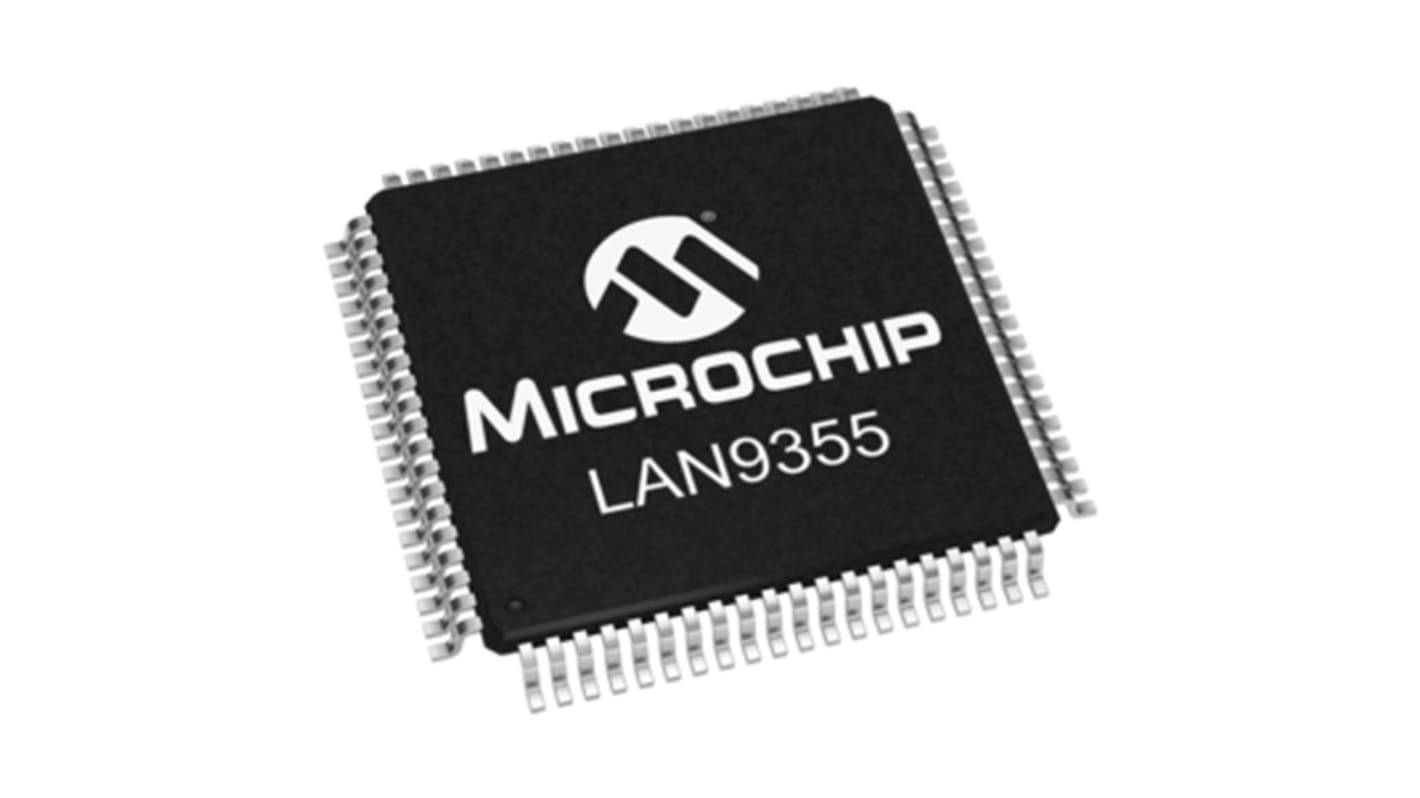

Switch Ethernet 10/100 a 3 porte LAN9355


LAN9355 di Microchip è un IC switch Ethernet gestito 10/100 a 3 porte ad alte prestazioni con un'interfaccia RMII.
LAN9355 di Microchip è un IC switch Ethernet gestito 10/100 a 3 porte ad alte prestazioni. Il dispositivo supporta un'interfaccia doppia MII/RMII/Turbo MII per offrire velocità di rete fino a 200 Mbps.

Il dispositivo offre una funzione PHY virtuale che imita un singolo collegamento PHY al SoC host attraverso l'interfaccia MII/RMII/Turbo MII, semplificando lo sviluppo di software. Questa funzione consente anche ai progettisti di sistemi di scambiare il singolo switch PHY ed Ethernet per creare diversi SKU dallo stesso driver software.

LAN9355 integra tutte le funzioni di un sistema switch 10/100 tra cui struttura dello switch, buffer di pacchetti, buffer manager, MAC, ricetrasmettitori PHY e gestione seriale. Lo standard IEEE 1588v2 viene supportato tramite marcatura ora dell'hardware integrata, che supporta clock trasparenti end-to-end e peer-to-peer.

Caratteristiche


Supporto VLAN IEEE 802.1Q (fino a 16 gruppi VLAN)
Marcatura ora dell'hardware IEEE 1588-2008
Velocità di rete fino a 200 Mbps tramite un'interfaccia Turbo MII
Conforme a IEEE 802.3az Energy Efficient Ethernet
Supporto Wake on LAN (WoL)
Controllo IGMP V1/V2 del filtraggio dei pacchetti multicast
Opzione di supporto di gestione seriale EEPROM o CPU esterna tramite un'interfaccia I2C™
Funzione Virtual PHY per semplificare lo sviluppo di software simulando più porte di commutazione come una porta singola PHY
Funzioni complete di gestione alimentazione
Supporto diagnostico per cablaggio
Regolatori integrati che richiedono una singola alimentazione da 3,3 V
42 contatori MIB per porta per un'efficiente gestione della rete
