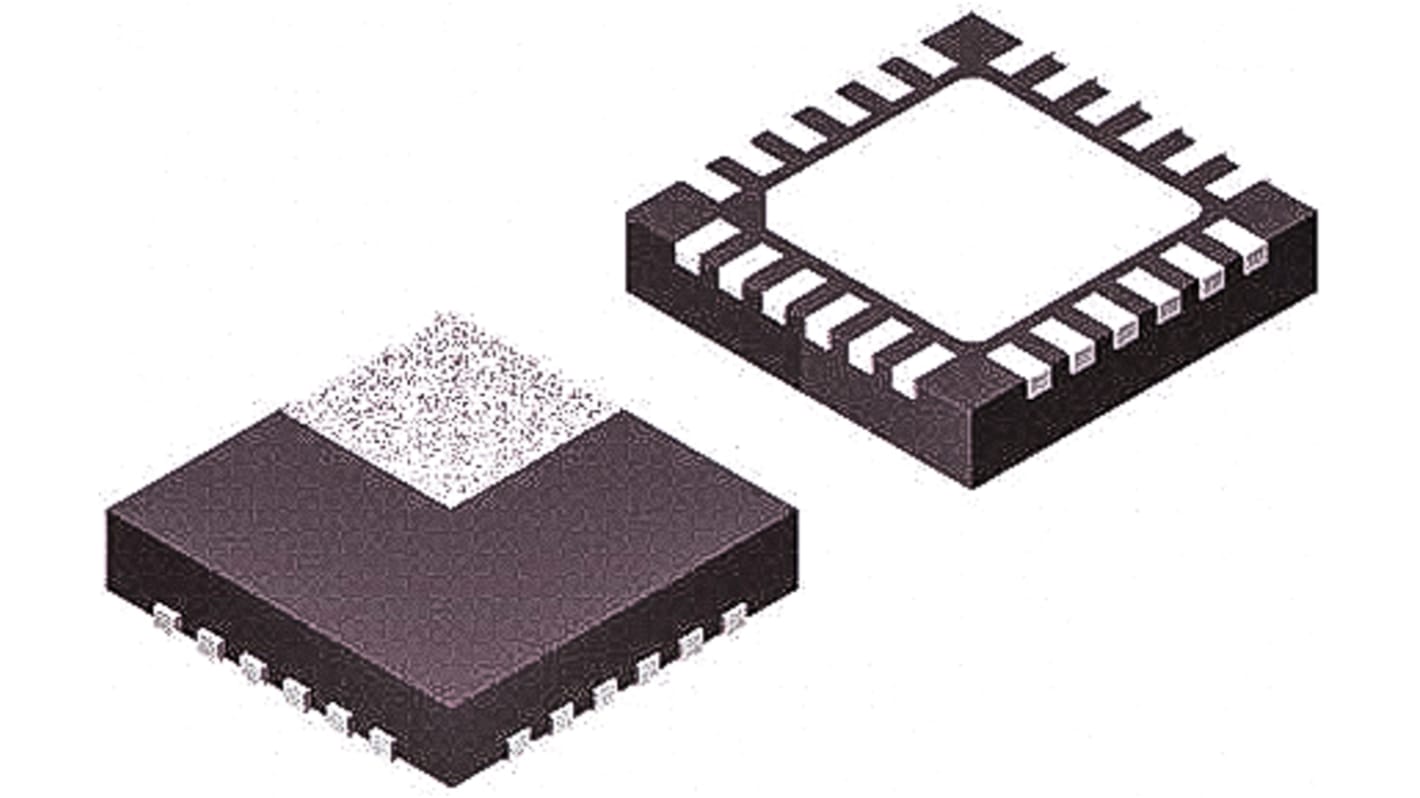

Controller USB STMicroelectronics, protocolli I2C, USB 2.0, USB C, QFN, 24 Pin
- Codice RS:
- 162-3608
- Codice costruttore:
- STUSB4710AQTR
- Costruttore:
- STMicroelectronics
4000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità (Su Bobina da 4000)
1,339 €
(IVA esclusa)
1,634 €
(IVA inclusa)
| Unità | Per unità | Per Bobina* |
| 4000 + | 1,339 € | 5.356,00 € |
| *prezzo indicativo | ||
- Codice RS:
- 162-3608
- Codice costruttore:
- STUSB4710AQTR
- Costruttore:
- STMicroelectronics
Documentazione Tecnica
Normative
Dettagli prodotto
STUSB4710 è una nuova famiglia di controller USB Power Delivery che comunica tramite pin del canale di configurazione (CC) Type-C™ per negoziare una data quantità di energia da fornire a un dispositivo di consumo che la richiede. STUSB4710 supporta dispositivi provider/DFP come notebook, tablet e adattatori ca. Il dispositivo può gestire qualsiasi collegamento a un UFP o DRP senza alcun supporto di fissaggio MCU, dal collegamento del dispositivo alla negoziazione dell'alimentazione, scarica VBUS e protezioni comprese
Controller USB Power Delivery (PD)
Rilevamento del collegamento e dell'orientamento del cavo Type-C
Ruolo singolo: provider - DFP
Soluzione hardware completa, senza software
Interfaccia I2C (collegamento opzionale a MCU)
Supporto per tutti i profili PD USB: fino a 5 PDO (Power Data Object)
Profili di avvio configurabili
Monitoraggio della tensione VBUS integrato
Percorso di scarico VBUS interno e/o esterno
Protezioni corto-a-VBUS su pin CC (22 V) e pin VBUS (28 V)
Rilevamento del collegamento e dell'orientamento del cavo Type-C
Ruolo singolo: provider - DFP
Soluzione hardware completa, senza software
Interfaccia I2C (collegamento opzionale a MCU)
Supporto per tutti i profili PD USB: fino a 5 PDO (Power Data Object)
Profili di avvio configurabili
Monitoraggio della tensione VBUS integrato
Percorso di scarico VBUS interno e/o esterno
Protezioni corto-a-VBUS su pin CC (22 V) e pin VBUS (28 V)
Specifiche
Attributo | Valore |
|---|---|
| Flusso dati | 400KBPS |
| Interfaccia | IC controller |
| Protocolli supportati | I2C, USB 2.0, USB C |
| Tipo di alimentazione | Singolo |
| Protezione ESD | Sì |
| Tensione di alimentazione singola tipica | Da 4,1 a 22 V. |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di package | QFN |
| Numero pin | 24 |
| Dimensioni | 4.05 x 4.05 x 0.95mm |
| Altezza | 0.95mm |
| Lunghezza | 4.05mm |
| Massima temperatura operativa | +105 °C |
| Larghezza | 4.05mm |
| Minima temperatura operativa | -40 °C |
