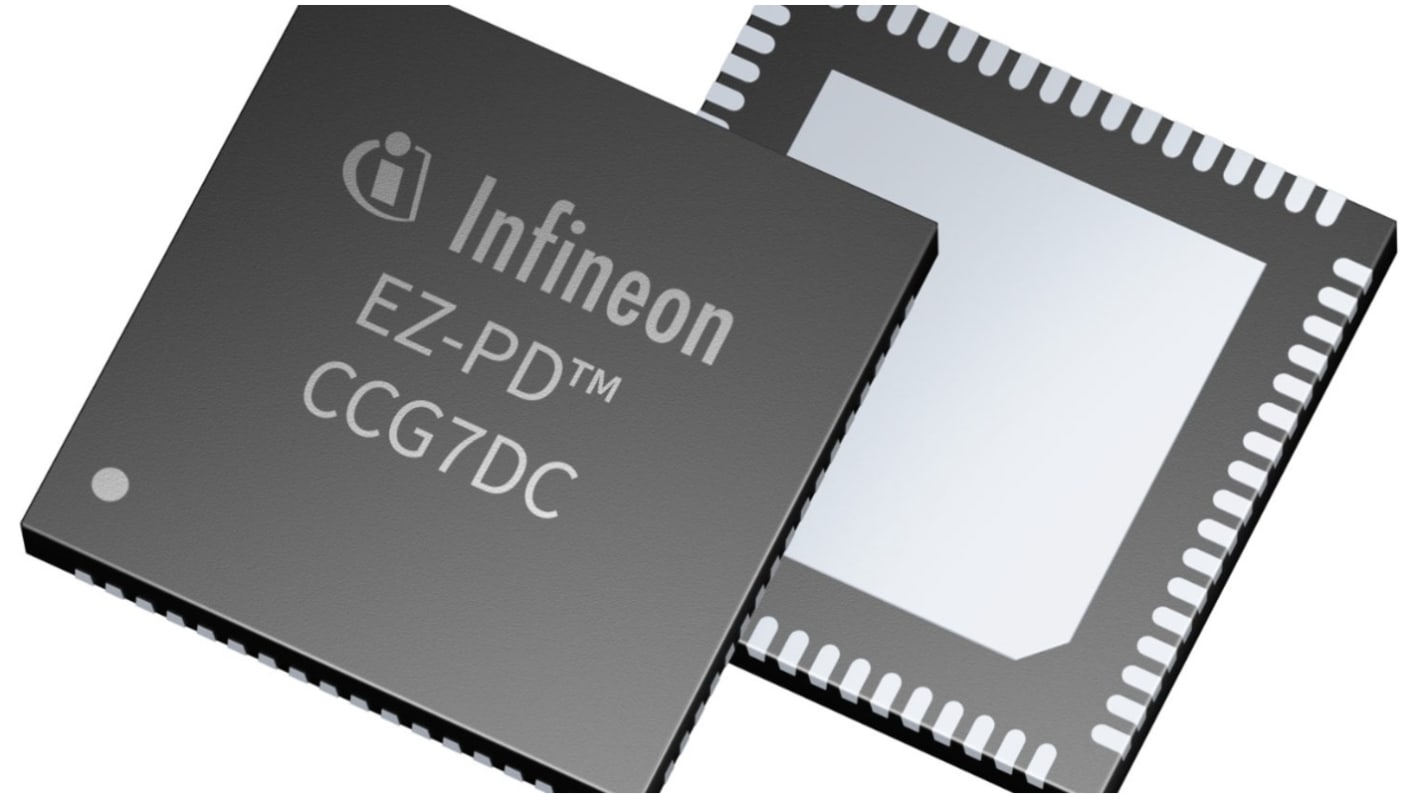

Controller USB Infineon, protocolli USB 2.0, QFN, 32 Pin

Codice RS:: 262-5832
Codice costruttore:: CYPD7271-68LQXQ
Costruttore:: Infineon

Controller USB Infineon, protocolli USB 2.0, QFN, 32 Pin

Prezzo per Unità**

2,554 €

(IVA esclusa)

3,116 €

(IVA inclusa)

511 Disponibile per la consegna entro 3 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)*

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Unità	Per unità	Per Vassoio**
520 +	2,554 €	1.328,08 €

**prezzo indicativo

Codice RS:: 262-5832
Codice costruttore:: CYPD7271-68LQXQ
Costruttore:: Infineon

Datasheet - CYPD7271-68LQXQ

Controller PD a doppio canale con confezionamento a vassoio PG-VQFN-68 con convertitori c.c.-c.c. e programmabili per l'applicazione sorgente

Primo controller PD a doppia porta + controller c.c.-c.c. del settore

EZ-PDTM CCG7DC CYPD7271-68LQXQ è un'opzione di tipo confezionamento a vassoio appartenente alla famiglia CCG7DC di soluzioni di alimentazione USB-C a doppia porta altamente integrate con controller Buck-Boost integrati.

Il suo Arm® Cortex®-M0 è un MCU a 32 bit, ottimizzato per il funzionamento a bassa potenza con un ampio gate clock. Per lo più utilizza istruzioni a 16 bit ed esegue un sottoinsieme del set di istruzioni thumb-2. Include anche un moltiplicatore hardware, che fornisce un risultato a 32 bit in un ciclo. Contiene un controller di interruzione (il blocco NVIC) con 32 ingressi di interruzione e un controller di interruzione di risveglio (WIC), che può risvegliare il processore dalla modalità di sospensione profonda.

EZ-PDTM CCG7DC viene fornito con una memoria Flash da 128 KB e una ROM da 32 KB per l'archiviazione non volatile. La ROM memorizza librerie per l'autenticazione e driver di dispositivi come I2C, SPI e molti altri, salvando il Flash per memorizzare il codice per qualsiasi funzione client e per consentire gli aggiornamenti del firmware per soddisfare le più recenti specifiche USB PD e le esigenze delle applicazioni. La RAM da 16 KB viene utilizzata sotto il controllo del software per memorizzare lo stato temporaneo delle variabili di sistema e dei parametri.

Il sottosistema USB PD contiene il blocco di strati fisici USB PD e i circuiti di supporto. Lo strato fisico USB PD è costituito da un trasmettitore e un ricevitore che comunicano i dati codificati BMC sul canale CC secondo lo standard PD 3.0. Tutta la comunicazione è half-duplex. Lo strato fisico o PHY pratica l'evitamento delle collisioni per ridurre al minimo gli errori di comunicazione sul canale. Inoltre, il blocco USB PD include tutte le resistenze di terminazione (Rp e Rd) e i relativi interruttori come richiesto dalle specifiche USB Type-C. Il dispositivo supporta il funzionamento PPS a tutte le tensioni valide da 3,3 V a 21 V

Il sottosistema buck-boost nei dispositivi EZ-PDTM CCG7DC può essere configurato per funzionare in modalità buck-boost, modalità buck-only o modalità boost-only. Mentre la modalità buck-boost richiede quattro FET di commutazione esterni, le modalità buck-only e boost-only richiedono solo due FET. La modalità di buck-only è utile quando la porta del dispositivo CCG7DC EZ-PDTM viene utilizzata per progetti c.a./c.c. multiporta.

I dispositivi CCG7DC EZ-PDTM offrono una frequenza di commutazione programmabile compresa tra 150 kHz e 600 kHz. Il controller supporta la temporizzazione dello spettro diffuso all'interno della gamma di frequenza di funzionamento in tutte le modalità di funzionamento. Sia la frequenza di commutazione che la gamma di spettro diffuso sono programmabili tramite firmware.

Caratteristiche principali

•Integra 2 controller PD USB-C + 2 controller c.c.-c.c. in un singolo chip
•Protocolli di ricarica: Supporta gli ultimi USB-C PD v3.0 con PPS, QC4+, QC4.0, Samsung AFC, Apple 2.4 A, BCv1.2
•Controller c.c.-c.c.: frequenza di commutazione configurabile da 150 kHZ a 600 kHZ, ampia gamma di tensioni di ingresso da 4 a 24 V (tolleranza 40 V) e frequenza di spettro diffuso programmabile per basse EMI
•Arm® Cortex®-M0 con Flash consente agli utenti di implementare funzionalità personalizzate
•Integra driver gate NFET VBUS, driver gate NFET buck-boost, FET VCONN e amplificatore di rilevamento di corrente high-side (HSCSA)
•Caratteristiche di protezione: OVP, UVP, SCP, OCP, OTP e VBUS-CC
•Caratteristiche avanzate: condivisione dinamica del carico, aggiornamento firmware firmato sul campo e tensione di ingresso buck ottimizzata per una maggiore efficienza
•Contenitore: QFN a 68 pin (8 mm x 8 mm)
•Tipo di imballaggio: vassoio

Vantaggi principali

•Consente progettazioni ad alta densità di potenza integrando 2 controller c.c.-c.c. + 2 controller PD USB-C in un singolo chip
•La condivisione dinamica del carico consente una ridistribuzione intelligente dell'alimentazione tra due porte
•La tensione di ingresso buck ottimizzata utilizzando TL431 fornisce un'efficienza ottimizzata per le progettazioni c.a.-c.c.
•Supporta USB-C PD3.0 con PPS e altri protocolli legacy tra cui Apple 2. 4 A, Samsung AFC, QC4.0, BC1.2 senza costi aggiuntivi BOM

Applicazioni potenziali

•Adattatore accendisigari (CLA)
•Caricabatterie c.a.-c.c. multiporto e adattatore

Attributo	Valore
Numero di transceiver	4
Flusso dati	1MBPS
Interfaccia	IC interfaccia
Protocolli supportati	USB 2.0
Tipo di alimentazione	Singolo
Tensione di alimentazione singola tipica	4 → 24 V
Tipo di package	QFN
Numero pin	32
