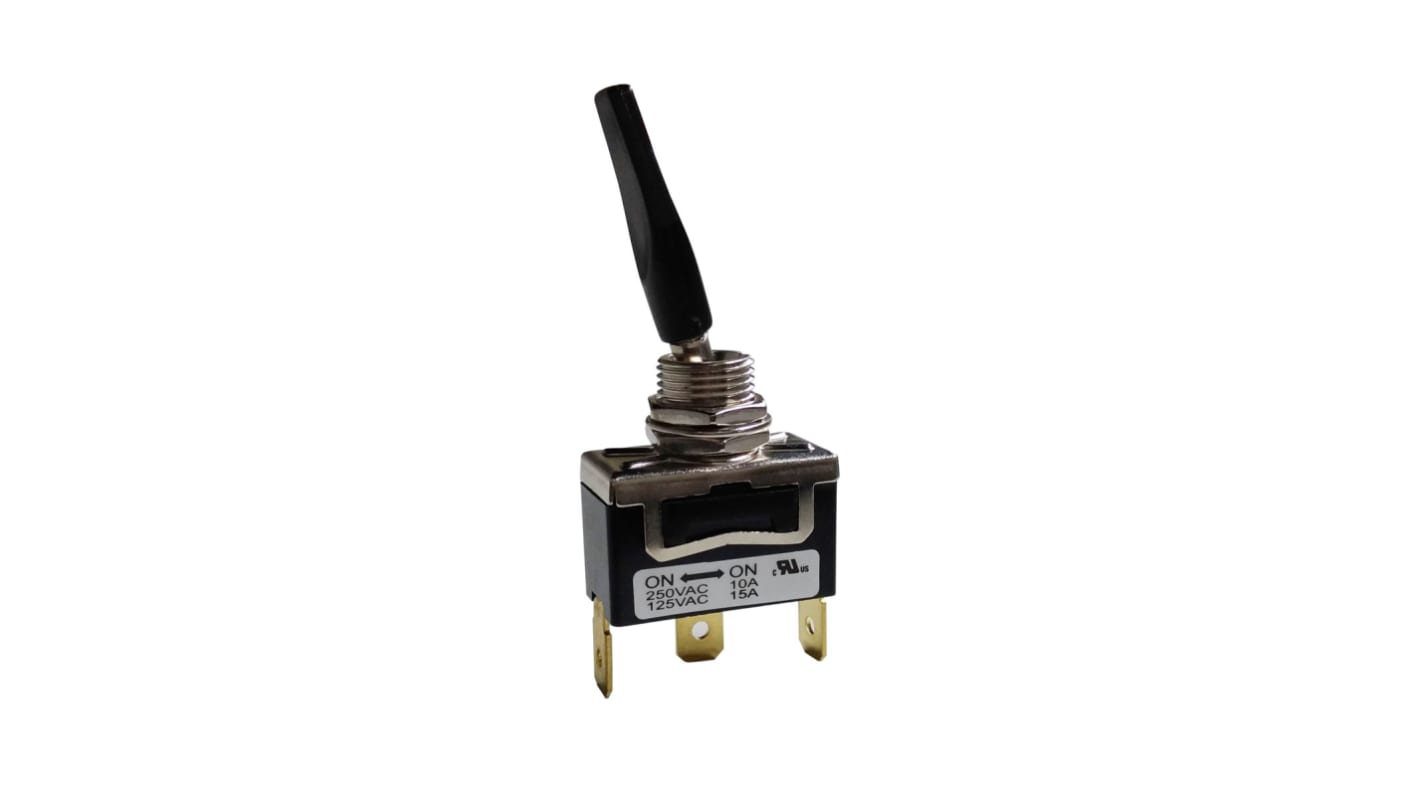

Interruttore a levetta No IP40 On-On SPDT con terminali A saldare

Codice RS:: 206-6997
Costruttore:: RS PRO

Interruttore a levetta No IP40 On-On SPDT con terminali A saldare

67 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)

Prezzo per Unità

9,27 €

(IVA esclusa)

11,31 €

(IVA inclusa)

Unità	Per unità
1 - 9	9,27 €
10 - 49	8,52 €
50 - 99	7,51 €
100 +	6,39 €

Codice RS:: 206-6997
Costruttore:: RS PRO

Documentazione Tecnica

RS PRO Datasheet

Normative

Paese di origine:: TW

Dettagli prodotto

Interruttori a levetta SPDT 10A RS Pro

Gamma di interruttori a levetta SPDT di RS Pro. Questi interruttori a levetta di alta qualità offrono una configurazione dei contatti a doppia corsa unipolare, il che significa un terminal di ingresso e due terminali di uscita. È disponibile una selezione di correnti nominali del contatto 10A con varie operazioni di commutazione, tutte con una temperatura d'esercizio da -20 °C a +55 °C. Gli interruttori a levetta SPDT RS Pro sono progettati con terminazione a vite o con linguetta a saldare per applicazioni su circuito stampato.

Perché è necessario un interruttore a levetta di tipo SPDT?

Le levette SPDT sono comunemente utilizzate come un semplice interruttore on-off o un interruttore di commutazione in un circuito. L'operazione di commutazione on-off-on significa che possono essere configurati per collegare un circuito a percorsi diversi, ad esempio; un circuito che ha una sorgente luminosa e un motore può essere collegato alle uscite e attivato con un flip dell'interruttore a levetta che controlla i due carichi di uscita.

Movimentazione e stoccaggio

Evita l'ossidazione dei terminal degli interruttori conservando i prodotti in un ambiente asciutto e fresco con umidità relativa inferiore al 90%.

Nota: prima di montare i prodotti sulla scheda a circuito stampato e per le unità non utilizzate, si consiglia di tenerle all'interno del sacchetto sigillato.

Caratteristiche del materiale

• attuatore: Plastica

• boccola: Ottone con placcatura in nichel

• base: Composto per stampaggio in resina fenolica, nero

• molla: Filo di acciaio

• contatto: Lega d'argento

Contenitore •: Ferro, nichelato

• terminali: Bronzo con nichelatura

• bulloneria: Dado (ferro, nichelato), rondella (acciaio, nichelato), vite (ferro, nichel

placcato)

• etichetta: Pellicola in poliestere Mist silver

Caratteristiche e vantaggi

• 10A @ 250VAC, 15A @ 125VAC

• interruttore a bilanciere di alimentazione

• contatto unipolare a doppia corsa

IP40 protezione del pannello frontale •

Attuatore in plastica

• temperatura d'esercizio da -20 °C a +55 °C.

Approvazione • UL e CUL

Funzionamento dello switch 10A

• On-On

Codice RS: 206-6994
• On-On

Codice RS: 206-6996
• On-On

Codice RS: 206-6997
• On-Off-On

Codice RS: 206-6998
• On-Off-On

Codice RS: 206-6999
• On-Off-On

Codice RS: 206-7000
• (On)-Off-(On)

Codice RS: 206-7001
• (On)-Off-(On)

Codice RS: 206-7002
• (On)-On

Codice RS: 206-7003
• (On)-On

Codice RS: 206-7004
• (On)-On

Codice RS: 206-7006
• (On)-Off-On

Codice RS: 206-7007

Applications

Telecomunicazioni

Industria aerospaziale

Automobilistico

Controllo della strumentazione

Soluzioni per il controllo industriale

Movimentazione di materiale

Specifiche

Attributo	Valore
Configurazione contatto	SPDT
Operazioni	On-On
Corrente nominale contatto	10 A
Tipo di montaggio	PCB
Tipo terminale	A saldare
Protezione IP	IP40
Illuminato	No
Materiale attuatore	Plastica
