- Codice RS:
- 410-7256
- Codice costruttore:
- F1-SU1Z/UV1 D UN
- Costruttore:
- Bernstein AG
Prodotto al momento non disponibile. La consegna avverrà entro 2 giorni lavorativi a partire dal 03/05/2024.
Aggiunto
Prezzo per Unità
249,19 €
(IVA esclusa)
304,01 €
(IVA inclusa)
Unità | Per unità |
1 + | 249,19 € |
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 410-7256
- Codice costruttore:
- F1-SU1Z/UV1 D UN
- Costruttore:
- Bernstein AG
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

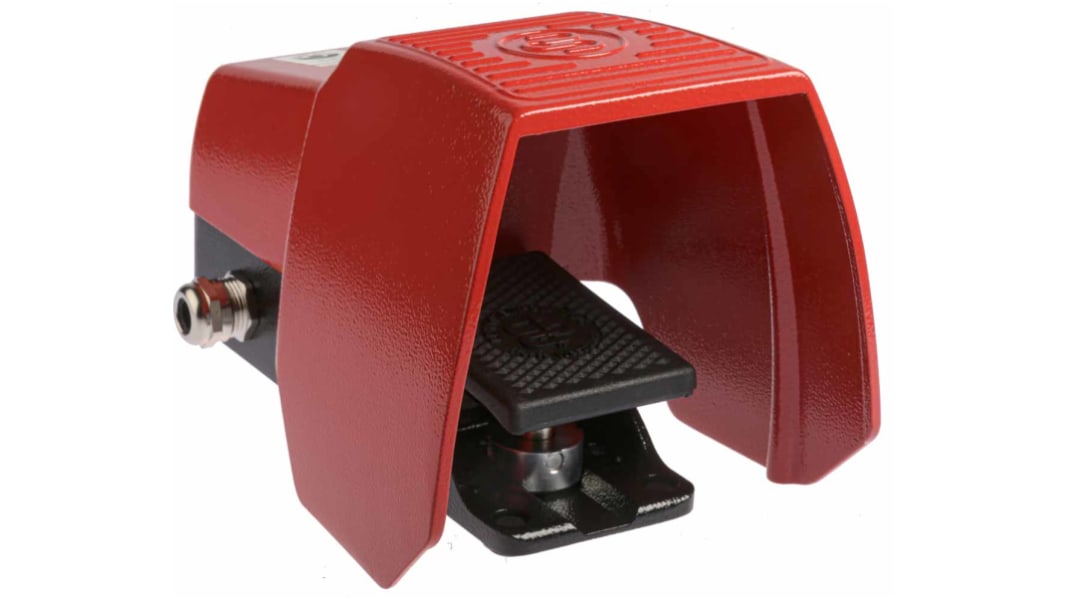

Interruttore a pedale di arresto di emergenza Bernstein AG
L'interruttore a pedale di arresto di emergenza a contatto momentaneo a pedale singolo serie AG 616 Bernstein è dotato di doppia apertura normale e singola normalmente chiusa come configurazione di stato normale. È rosso e realizzato in alluminio. Questo interruttore a pedale ha una tensione di isolamento nominale di 400VAC, tensione nominale d'esercizio di 240V e corrente termica convenzionale di 10A.
Funzione:
1. Funzionamento del pedale fino al punto di pressione:
Il contatto di lavoro viene chiuso e viene avviato il processo di lavoro.
2. In caso di emergenza, azionare oltre il resistore del punto di pressione:
Il contatto di lavoro viene arrestato e bloccato e il processo di lavoro viene interrotto. Inoltre, quando il pedale non è in funzione, l'interblocco rimane in posizione OFF. È necessario evitare un recupero incontrollato o un riavvio delle parti mobili della macchina.
3. Rilascio blocco:
I contatti possono essere nuovamente manualmente (attuatore a pulsante sul lato dell'alloggiamento) solo dopo aver rettificato la situazione potenzialmente pericolosa, il processo di lavoro può essere riiniziato azionando il pedale fino al punto di pressione.
Funzione:
1. Funzionamento del pedale fino al punto di pressione:
Il contatto di lavoro viene chiuso e viene avviato il processo di lavoro.
2. In caso di emergenza, azionare oltre il resistore del punto di pressione:
Il contatto di lavoro viene arrestato e bloccato e il processo di lavoro viene interrotto. Inoltre, quando il pedale non è in funzione, l'interblocco rimane in posizione OFF. È necessario evitare un recupero incontrollato o un riavvio delle parti mobili della macchina.
3. Rilascio blocco:
I contatti possono essere nuovamente manualmente (attuatore a pulsante sul lato dell'alloggiamento) solo dopo aver rettificato la situazione potenzialmente pericolosa, il processo di lavoro può essere riiniziato azionando il pedale fino al punto di pressione.
Caratteristiche e vantaggi
Configurazione 3PST polo e corsa
Ritenuta di sicurezza con rilascio manuale del bloccaggio
Contenitore incapsulato in metallo
Copertura di sicurezza AL per la prevenzione degli incidenti
Il pedale è realizzato in materiale termoplastico
Pedale di blocco
8 collegamenti a vite (M3.5)
Ingresso cavo: 3 x M20 x 1,5
Ritenuta di sicurezza con rilascio manuale del bloccaggio
Contenitore incapsulato in metallo
Copertura di sicurezza AL per la prevenzione degli incidenti
Il pedale è realizzato in materiale termoplastico
Pedale di blocco
8 collegamenti a vite (M3.5)
Ingresso cavo: 3 x M20 x 1,5
Applications
Macchine per coil bobinatrici
Apparecchiature per laboratorio fotografico
Macchine per cucire
Nastri trasportatori
Apparecchiature di stampa
Macchinari CNC
Apparecchiature per laboratorio fotografico
Macchine per cucire
Nastri trasportatori
Apparecchiature di stampa
Macchinari CNC
Certificazioni
Grado di protezione IP65
Certificazione CCC
Certificazione DGUV
Certificazione CSA
Registrazione UL
Certificazione BG
Certificazione CCC
Certificazione DGUV
Certificazione CSA
Registrazione UL
Certificazione BG
Specifiche
Attributo | Valore |
---|---|
Configurazione contatto | 2 NA + 1 NC |
Interruttore a pedale per l'arresto di emergenza | Interruttore a pedale per l'arresto di emergenza |
Serie | 616 |
Operazioni | Momentaneo |
Materiale telaio | Alluminio |
Ambiente | Interruttore a pedale |
Protezione IP | IP65 |
Copertura di protezione | Sì |
Colore | Rosso |
Larghezza | 156mm |
Dimensioni | 250 x 156 x 146mm |
Altezza | 146mm |
Lunghezza | 250mm |
Profondità | 146mm |
Numero di pedali | 1 |
