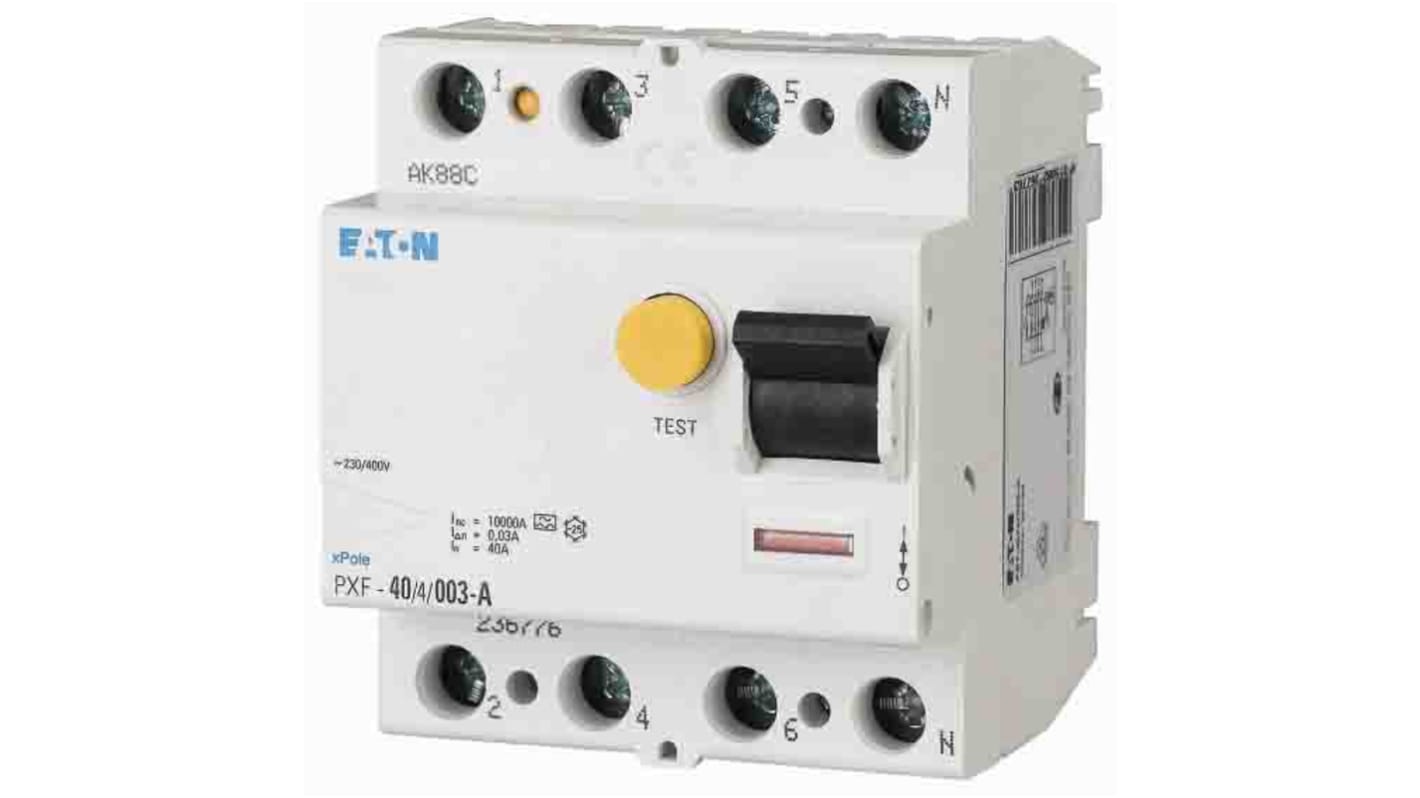

RCCB Eaton PXF-A, 3P+N, 80A, sensibilità 30mA, Tipo A

Ecco la serie DI interruttori automatici di corrente residua PXF-A di Eaton, una gamma professionale e di alta qualità di dispositivi di corrente residua. In grado di fornire una protezione totale dei circuiti elettrici, questi RCD sono stati creati e progettati per proteggere gli utenti da scosse elettriche mortali attraverso l'uso dello spegnimento automatico dell'alimentazione elettrica in caso di guasto. Questi dispositivi di corrente residua sono comunemente installati in applicazioni in cui sono presenti fili esposti, soggetti a surriscaldamento o guasti di messa a terra che forniscono una protezione RCD completa.

Il tipo A è progettato per sistemi con correnti continue alternate e a impulsi. Gli RCCB di tipo A funzionano correttamente anche in presenza di un flusso di corrente residua continua regolare fino a 6 ma.

• interruttore automatico di corrente di guasto, a prova di corrente condizionata fino a 250 A per una protezione aggiuntiva
• sensibile alla corrente pulsata, tipo A.
• Contour e barra di distribuzione compatibili con altri dispositivi serie P.
• terminal doppio con sollevamento / Top e Bottom delle ganasce
• selezione libera Top e Bottom della disposizione delle guide
• spazio libero terminal nonostante il montaggio della barra di distribuzione
• protegge da speciali forme non frullati di correnti di guasto c.c.
• visualizzazione della posizione del contatto reale
• visualizzazione dello stato attivata tramite contatto del segnale
• interruttore ausiliario installabile a posteriori
• Standard: IEC / EN 61008 e approvazioni DIN VDE 0664 parte 10

Un RCD è un dispositivo di protezione e potenzialmente salvavita progettato per mantenere gli impianti elettrici protetti da disturbi di scatto, cortocircuiti e sovraccarichi, proteggendo al contempo contro scosse elettriche e folgorazione quando è presente un cablaggio nudo o difettoso, o dispersione verso terra. Il dispositivo interrompe automaticamente l'alimentazione quando viene rilevato un guasto.

Gli RCD fissi sono comunemente installati in una scatola fusibili e possono proteggere più circuiti. Gli interruttori differenziali - RCD situati all'interno di un'unità di consumo sono per lo più passivi, il che consente agli elettrodomestici di ristabilire il normale funzionamento quando l'alimentazione del circuito viene ripristinata.

I RCD per presa elettricaforniscono protezione individuale alla persona che è in contatto con l'apparecchiatura, rendendoli uno strumento integrato per gli elettricisti. Possono essere utilizzati al posto di una presa standard. Gli interruttori differenziali - RCD per presa sono attivi o passivi. Sono dei blocchi in funzione, quindi non sono ideali per gli utensili elettrici che non richiedono un riavvio quando il circuito viene ripristinato.

I connettori maschio RCD portatili forniscono anche solo una protezione individuale alla persona che è in contatto con l'apparecchiatura. Si collegano a qualsiasi presa standard e l'apparecchio viene quindi inserito nell'RCD. Gli interruttori differenziali - RCD portatili sono per lo più attivi e si sbloccano quando viene rilevata un'anomalia. Ideale per l'uso con utensili elettrici esterni che potrebbero diventare pericolosi se improvvisamente riattivati.

DIN VDE 0664 parte 10

IEC / EN 61008
