- Codice RS:
- 486-883
- Codice costruttore:
- 236033 PXL-B16/1
- Costruttore:
- Eaton
23 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità
3,24 €
(IVA esclusa)
3,95 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 3,24 € |
10 - 14 | 3,12 € |
15 + | 2,98 € |
- Codice RS:
- 486-883
- Codice costruttore:
- 236033 PXL-B16/1
- Costruttore:
- Eaton
Non applicabile
- Paese di origine:
- AT
Interruttori automatici miniaturizzati Eaton (MCB) - serie PXL - tipo B unipolare
La serie PXL di interruttori automatici miniaturizzati (MCB) di tipo B della gamma XPole di MCB Eaton è dotata di una protezione da sovracorrente di alta qualità indipendente dalla tensione di rete. Questi MCB unipolari forniscono un'interruzione di cortocircuito che riduce l'energia elettrica passante e le correnti di sovraccarico che possono danneggiare il circuito. L'MCB ha un'elevata selettività come pre-fusibile con bassa energia banda passante. Il design modulare semplifica l'installazione di questi MCB in morsettiere di distribuzione e circuiti di commutazione, mentre è possibile aggiungere moduli aggiuntivi.
Caratteristiche e vantaggi
interruttore automatico miniaturizzato unipolare (sono disponibili anche varianti a 2 e 3 poli)
l'indicazione della posizione del contatto è facile da identificare grazie a un indicatore "rosso-verde", per aumentare la sicurezza e offrire protezione all'operatore
l'interruttore automatico è dotato di terminali doppi compatibili sia con la barra di distribuzione che con i cavi
il dispositivo è facile da usare, con una semplice levetta con codice colore
l'apparecchio è dotato di un terminal doppio, Top e Bottom a ganasce e di una selezione libera Top e Bottom a guide
facile installazione con design modulare
a prova di dita / a prova di mano
attacco rapido con 3 posizioni di bloccaggio per guida a cappello IEC / EN 6071
elevata capacità di interruzione
funzione di limitazione della corrente per una maggiore sicurezza e affidabilità dell'impianto elettrico
Corrente nominale da 0,5 a 63 Amp
l'indicazione della posizione del contatto è facile da identificare grazie a un indicatore "rosso-verde", per aumentare la sicurezza e offrire protezione all'operatore
l'interruttore automatico è dotato di terminali doppi compatibili sia con la barra di distribuzione che con i cavi
il dispositivo è facile da usare, con una semplice levetta con codice colore
l'apparecchio è dotato di un terminal doppio, Top e Bottom a ganasce e di una selezione libera Top e Bottom a guide
facile installazione con design modulare
a prova di dita / a prova di mano
attacco rapido con 3 posizioni di bloccaggio per guida a cappello IEC / EN 6071
elevata capacità di interruzione
funzione di limitazione della corrente per una maggiore sicurezza e affidabilità dell'impianto elettrico
Corrente nominale da 0,5 a 63 Amp
Usi e applicazioni
Gli interruttori automatici miniaturizzati Eaton (o MCB) sono gruppi di comando per l'uso in applicazioni industriali, Advanced commerciali e residenziali.
Quali sono le differenze tra le curve di intervento?
Tipo B: Attivazione istantanea quando la corrente elettrica attraverso il dispositivo è da 3 a 5 volte la corrente nominale. Gli MCB con curva di attivazione tipo B sono progettati per la protezione dei circuiti standard, in genere la protezione di generatori, persone e cavi molto lunghi
Tipo C : Attivazione istantanea quando la corrente di passaggio del flusso è da 5 a 10 volte la corrente nominale.
Gli MCB residenziali e domestici con curva di intervento di tipo C sono utilizzati per correnti di spunto più elevate, come ad esempio in macchinari e illuminazione, per fornire protezione contro i sovraccarichi di circuiti e altre unità di consumo.
Tipo D: Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB con curva D sono adatti per carichi induttivi e capacitivi come i condensatori dei trasformatori. e motori elettrici.
Tipo K : Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB curva di tipo K sono adatti per carichi induttivi come trasformatori, condensatori. e motori elettrici.
Tipo S: Innesco istantaneo quando la corrente di passaggio è da 13 a 17 volte la corrente nominale.
Adatto per le applicazioni in cui sono previsti elevati livelli di corrente di spunto. L'elevato punto di scatto magnetico degli MCB curva di tipo S evita i disturbi di attivazione in applicazioni ad alta induttività come motori, trasformatori e alimentatori.
Tipo Z : Attivazione istantanea quando la corrente di passaggio del flusso è da 2 a 3 volte la corrente nominale.
Gli MCB con curva Z sono progettati per l'uso in circuiti elettrici che richiedono un'impostazione di innesco per cortocircuito molto bassa, ad esempio semiconduttori.
Tipo C : Attivazione istantanea quando la corrente di passaggio del flusso è da 5 a 10 volte la corrente nominale.
Gli MCB residenziali e domestici con curva di intervento di tipo C sono utilizzati per correnti di spunto più elevate, come ad esempio in macchinari e illuminazione, per fornire protezione contro i sovraccarichi di circuiti e altre unità di consumo.
Tipo D: Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB con curva D sono adatti per carichi induttivi e capacitivi come i condensatori dei trasformatori. e motori elettrici.
Tipo K : Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB curva di tipo K sono adatti per carichi induttivi come trasformatori, condensatori. e motori elettrici.
Tipo S: Innesco istantaneo quando la corrente di passaggio è da 13 a 17 volte la corrente nominale.
Adatto per le applicazioni in cui sono previsti elevati livelli di corrente di spunto. L'elevato punto di scatto magnetico degli MCB curva di tipo S evita i disturbi di attivazione in applicazioni ad alta induttività come motori, trasformatori e alimentatori.
Tipo Z : Attivazione istantanea quando la corrente di passaggio del flusso è da 2 a 3 volte la corrente nominale.
Gli MCB con curva Z sono progettati per l'uso in circuiti elettrici che richiedono un'impostazione di innesco per cortocircuito molto bassa, ad esempio semiconduttori.
Standard
IEC / EN 60898

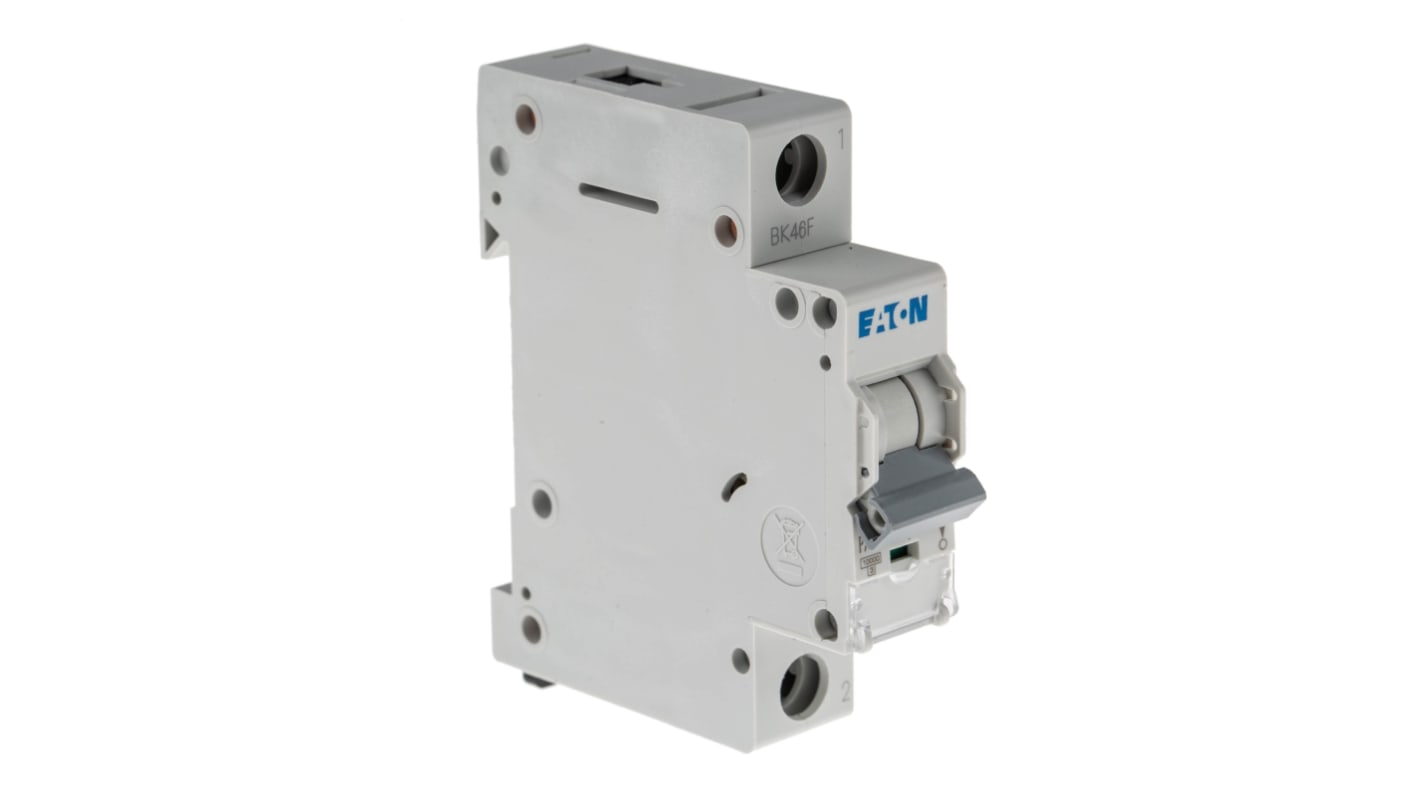

Interruttore automatico miniaturizzato Eaton, 1 polo, tipo B - serie PXL - PXL-B16/1
Stai cercando una protezione da sovracorrente affidabile e indipendente dalla tensione di rete? Questo MCB unipolare Eaton (interruttore automatico miniaturizzato) interrompe i cortocircuiti e riduce i danni causati dalla corrente di sovraccarico. È possibile installarlo facilmente nelle morsettiere di distribuzione e nei circuiti di commutazione grazie alla sua azione di montaggio rapido con tre posizioni di bloccaggio per guida a cappello IEC e EN 6071. È inoltre dotato di terminali doppi, compatibili con barre di distribuzione e cavi. Un indicatore rosso-verde facilita l'identificazione della posizione dei contatti, aumentando la sicurezza e proteggendo l'operatore.
Grado di protezione • 400V e 48V c.c. a 16A per la massima versatilità
La caratteristica di attivazione • tipo B offre un innesco immediato quando la corrente attraverso il dispositivo è da 3 a 5 volte la corrente nominale
• dimensioni compatte di 60 (L) x 17,5 (L) x 80mm (P) per un facile utilizzo
• l'interruttore a levetta è a prova di dita e a prova di mano per evitare l'attivazione accidentale
La caratteristica di attivazione • tipo B offre un innesco immediato quando la corrente attraverso il dispositivo è da 3 a 5 volte la corrente nominale
• dimensioni compatte di 60 (L) x 17,5 (L) x 80mm (P) per un facile utilizzo
• l'interruttore a levetta è a prova di dita e a prova di mano per evitare l'attivazione accidentale
Dove posso utilizzare questo MCB?
Gli MCB con curva di intervento di tipo B sono progettati per proteggere i circuiti con apparecchiature che non causano corrente di picco, come l'illuminazione e i circuiti di distribuzione. Sono ampiamente utilizzati per applicazioni residenziali e elettrodomestici.
Standard
IEC / EN 60898
Attributo | Valore |
---|---|
Numero di poli | 1P |
Amperaggio | 16A |
Caratteristica di intervento | Tipo B |
Tensione nominale c.a. | 400V |
Tensione nominale c.c. | 48V |
Capacità di rottura voltaggio massimo | 10 kA |
Gamma | xPole |
Serie | PXL, S200 |
Tipo d'interruttore automatico | MCB |
Larghezza | 80mm |
Lunghezza | 17.5mm |
Tipo di montaggio | Montaggio Guida DIN |
Profondità | 60mm |
Numero modello | PXL-B16/1 |
Tempo d'interruzione | Istantaneo |
Applicazione | Commerciale, residenziale |
- Codice RS:
- 486-883
- Codice costruttore:
- 236033 PXL-B16/1
- Costruttore:
- Eaton
Non applicabile
- Paese di origine:
- AT
Interruttori automatici miniaturizzati Eaton (MCB) - serie PXL - tipo B unipolare
La serie PXL di interruttori automatici miniaturizzati (MCB) di tipo B della gamma XPole di MCB Eaton è dotata di una protezione da sovracorrente di alta qualità indipendente dalla tensione di rete. Questi MCB unipolari forniscono un'interruzione di cortocircuito che riduce l'energia elettrica passante e le correnti di sovraccarico che possono danneggiare il circuito. L'MCB ha un'elevata selettività come pre-fusibile con bassa energia banda passante. Il design modulare semplifica l'installazione di questi MCB in morsettiere di distribuzione e circuiti di commutazione, mentre è possibile aggiungere moduli aggiuntivi.
Caratteristiche e vantaggi
interruttore automatico miniaturizzato unipolare (sono disponibili anche varianti a 2 e 3 poli)
l'indicazione della posizione del contatto è facile da identificare grazie a un indicatore "rosso-verde", per aumentare la sicurezza e offrire protezione all'operatore
l'interruttore automatico è dotato di terminali doppi compatibili sia con la barra di distribuzione che con i cavi
il dispositivo è facile da usare, con una semplice levetta con codice colore
l'apparecchio è dotato di un terminal doppio, Top e Bottom a ganasce e di una selezione libera Top e Bottom a guide
facile installazione con design modulare
a prova di dita / a prova di mano
attacco rapido con 3 posizioni di bloccaggio per guida a cappello IEC / EN 6071
elevata capacità di interruzione
funzione di limitazione della corrente per una maggiore sicurezza e affidabilità dell'impianto elettrico
Corrente nominale da 0,5 a 63 Amp
l'indicazione della posizione del contatto è facile da identificare grazie a un indicatore "rosso-verde", per aumentare la sicurezza e offrire protezione all'operatore
l'interruttore automatico è dotato di terminali doppi compatibili sia con la barra di distribuzione che con i cavi
il dispositivo è facile da usare, con una semplice levetta con codice colore
l'apparecchio è dotato di un terminal doppio, Top e Bottom a ganasce e di una selezione libera Top e Bottom a guide
facile installazione con design modulare
a prova di dita / a prova di mano
attacco rapido con 3 posizioni di bloccaggio per guida a cappello IEC / EN 6071
elevata capacità di interruzione
funzione di limitazione della corrente per una maggiore sicurezza e affidabilità dell'impianto elettrico
Corrente nominale da 0,5 a 63 Amp
Usi e applicazioni
Gli interruttori automatici miniaturizzati Eaton (o MCB) sono gruppi di comando per l'uso in applicazioni industriali, Advanced commerciali e residenziali.
Quali sono le differenze tra le curve di intervento?
Tipo B: Attivazione istantanea quando la corrente elettrica attraverso il dispositivo è da 3 a 5 volte la corrente nominale. Gli MCB con curva di attivazione tipo B sono progettati per la protezione dei circuiti standard, in genere la protezione di generatori, persone e cavi molto lunghi
Tipo C : Attivazione istantanea quando la corrente di passaggio del flusso è da 5 a 10 volte la corrente nominale.
Gli MCB residenziali e domestici con curva di intervento di tipo C sono utilizzati per correnti di spunto più elevate, come ad esempio in macchinari e illuminazione, per fornire protezione contro i sovraccarichi di circuiti e altre unità di consumo.
Tipo D: Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB con curva D sono adatti per carichi induttivi e capacitivi come i condensatori dei trasformatori. e motori elettrici.
Tipo K : Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB curva di tipo K sono adatti per carichi induttivi come trasformatori, condensatori. e motori elettrici.
Tipo S: Innesco istantaneo quando la corrente di passaggio è da 13 a 17 volte la corrente nominale.
Adatto per le applicazioni in cui sono previsti elevati livelli di corrente di spunto. L'elevato punto di scatto magnetico degli MCB curva di tipo S evita i disturbi di attivazione in applicazioni ad alta induttività come motori, trasformatori e alimentatori.
Tipo Z : Attivazione istantanea quando la corrente di passaggio del flusso è da 2 a 3 volte la corrente nominale.
Gli MCB con curva Z sono progettati per l'uso in circuiti elettrici che richiedono un'impostazione di innesco per cortocircuito molto bassa, ad esempio semiconduttori.
Tipo C : Attivazione istantanea quando la corrente di passaggio del flusso è da 5 a 10 volte la corrente nominale.
Gli MCB residenziali e domestici con curva di intervento di tipo C sono utilizzati per correnti di spunto più elevate, come ad esempio in macchinari e illuminazione, per fornire protezione contro i sovraccarichi di circuiti e altre unità di consumo.
Tipo D: Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB con curva D sono adatti per carichi induttivi e capacitivi come i condensatori dei trasformatori. e motori elettrici.
Tipo K : Attivazione istantanea quando la corrente di passaggio del flusso è da 10 a 14 volte la corrente nominale.
Gli MCB curva di tipo K sono adatti per carichi induttivi come trasformatori, condensatori. e motori elettrici.
Tipo S: Innesco istantaneo quando la corrente di passaggio è da 13 a 17 volte la corrente nominale.
Adatto per le applicazioni in cui sono previsti elevati livelli di corrente di spunto. L'elevato punto di scatto magnetico degli MCB curva di tipo S evita i disturbi di attivazione in applicazioni ad alta induttività come motori, trasformatori e alimentatori.
Tipo Z : Attivazione istantanea quando la corrente di passaggio del flusso è da 2 a 3 volte la corrente nominale.
Gli MCB con curva Z sono progettati per l'uso in circuiti elettrici che richiedono un'impostazione di innesco per cortocircuito molto bassa, ad esempio semiconduttori.
Standard
IEC / EN 60898
Interruttore automatico miniaturizzato Eaton, 1 polo, tipo B - serie PXL - PXL-B16/1
Stai cercando una protezione da sovracorrente affidabile e indipendente dalla tensione di rete? Questo MCB unipolare Eaton (interruttore automatico miniaturizzato) interrompe i cortocircuiti e riduce i danni causati dalla corrente di sovraccarico. È possibile installarlo facilmente nelle morsettiere di distribuzione e nei circuiti di commutazione grazie alla sua azione di montaggio rapido con tre posizioni di bloccaggio per guida a cappello IEC e EN 6071. È inoltre dotato di terminali doppi, compatibili con barre di distribuzione e cavi. Un indicatore rosso-verde facilita l'identificazione della posizione dei contatti, aumentando la sicurezza e proteggendo l'operatore.
Grado di protezione • 400V e 48V c.c. a 16A per la massima versatilità
La caratteristica di attivazione • tipo B offre un innesco immediato quando la corrente attraverso il dispositivo è da 3 a 5 volte la corrente nominale
• dimensioni compatte di 60 (L) x 17,5 (L) x 80mm (P) per un facile utilizzo
• l'interruttore a levetta è a prova di dita e a prova di mano per evitare l'attivazione accidentale
La caratteristica di attivazione • tipo B offre un innesco immediato quando la corrente attraverso il dispositivo è da 3 a 5 volte la corrente nominale
• dimensioni compatte di 60 (L) x 17,5 (L) x 80mm (P) per un facile utilizzo
• l'interruttore a levetta è a prova di dita e a prova di mano per evitare l'attivazione accidentale
Dove posso utilizzare questo MCB?
Gli MCB con curva di intervento di tipo B sono progettati per proteggere i circuiti con apparecchiature che non causano corrente di picco, come l'illuminazione e i circuiti di distribuzione. Sono ampiamente utilizzati per applicazioni residenziali e elettrodomestici.
Standard
IEC / EN 60898
Attributo | Valore |
---|---|
Numero di poli | 1P |
Amperaggio | 16A |
Caratteristica di intervento | Tipo B |
Tensione nominale c.a. | 400V |
Tensione nominale c.c. | 48V |
Capacità di rottura voltaggio massimo | 10 kA |
Gamma | xPole |
Serie | PXL, S200 |
Tipo d'interruttore automatico | MCB |
Larghezza | 80mm |
Lunghezza | 17.5mm |
Tipo di montaggio | Montaggio Guida DIN |
Profondità | 60mm |
Numero modello | PXL-B16/1 |
Tempo d'interruzione | Istantaneo |
Applicazione | Commerciale, residenziale |
